HellermannTyton TT431 - Mått För Reflexmärken

Bruksanvisning • Termotransferskrivare TT431 • 03-2019 • 556-00400
Tekniska data
241
GBDEFRESPTITNLDKNOSEFIPLCZHUSIROTR
12.3 Mått för reflexmärken
MM
L
XM
AZ
L
Z
A
XM
XM
1 3
4
2

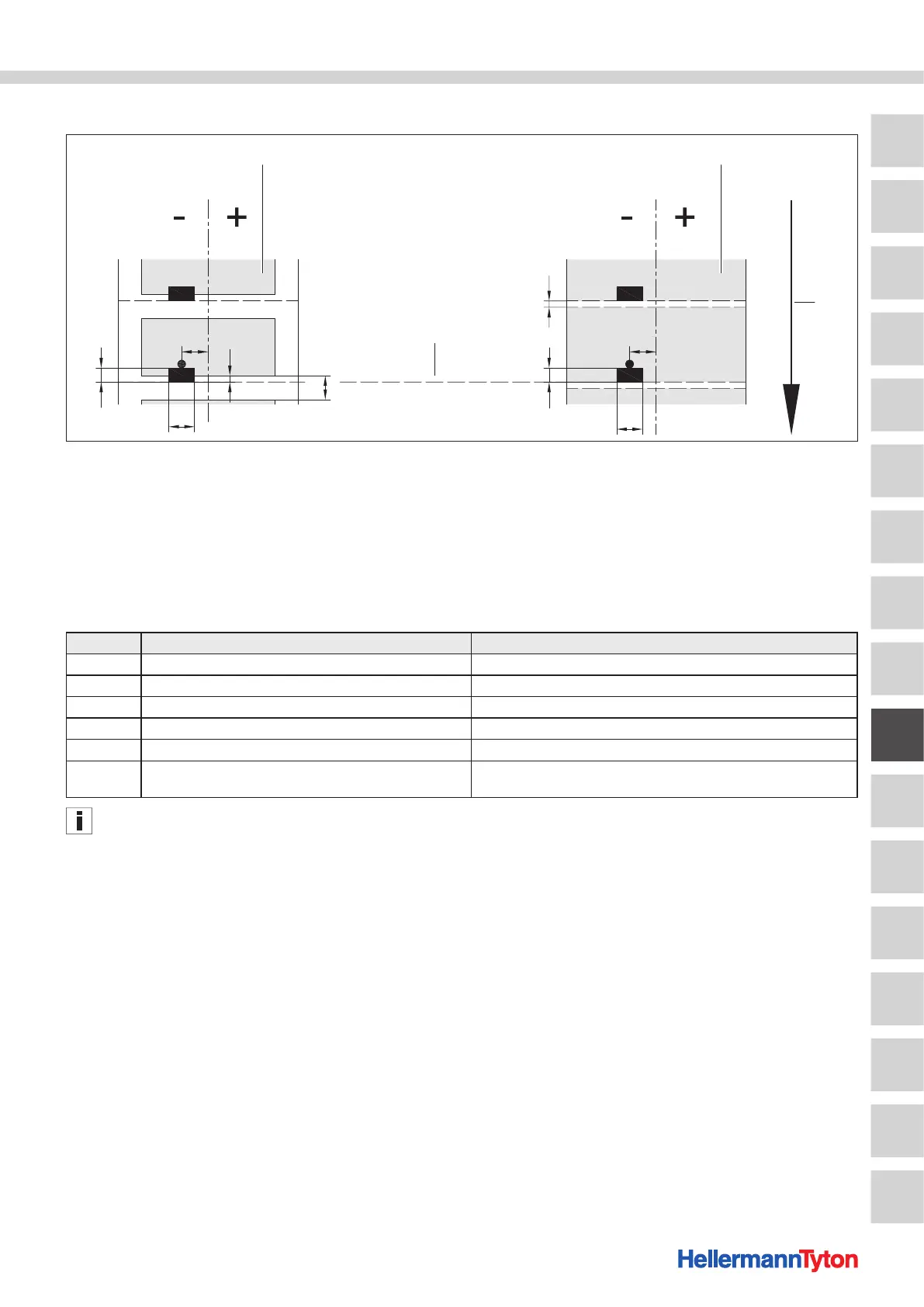

Mått för reflexmärken
1 Material med reflexmärken
2 Virtuell materialbörjan/virtuellt reflexmärke
3 Material i löpande bana med reflexmärken
4 Löpriktning
Reflexmärkena måste vara placerade på materialets baksida. Efter förfrågan levereras en ljusbarriär för reflexmärken på
framsidan.
Uppgifterna gäller för svarta märken. Färgade märken upptäcks eventuellt inte. Här måste tester utföras i förväg.
Mått Benämning Mått i mm
A Materialavstånd > 2
AZ Utskriftszonavstånd > 2
L Reflexmärkets bredd > 5
M Reflexmärkets höjd 3 - 10
XM Avstånd märke - mitten pappersbana -58 - ±0
Z Avstånd virtuell materialbörjan - faktisk materialbörjan
0 till A/
rekommendation: 0
Upptäckt av reflexmärken med hjälp av reflexsensorn vid
genomskinliga material är möjlig inte bara med reflex- utan
även med genomlysningsmetoden.
