HellermannTyton TT431 - Gerätemaße

Betriebsanleitung • Thermotransferdrucker TT431 • 03-2019 • 556-00400
Technische Daten
45
GBDEFRESPTITNLDKNOSEFIPLCZHUSIROTR

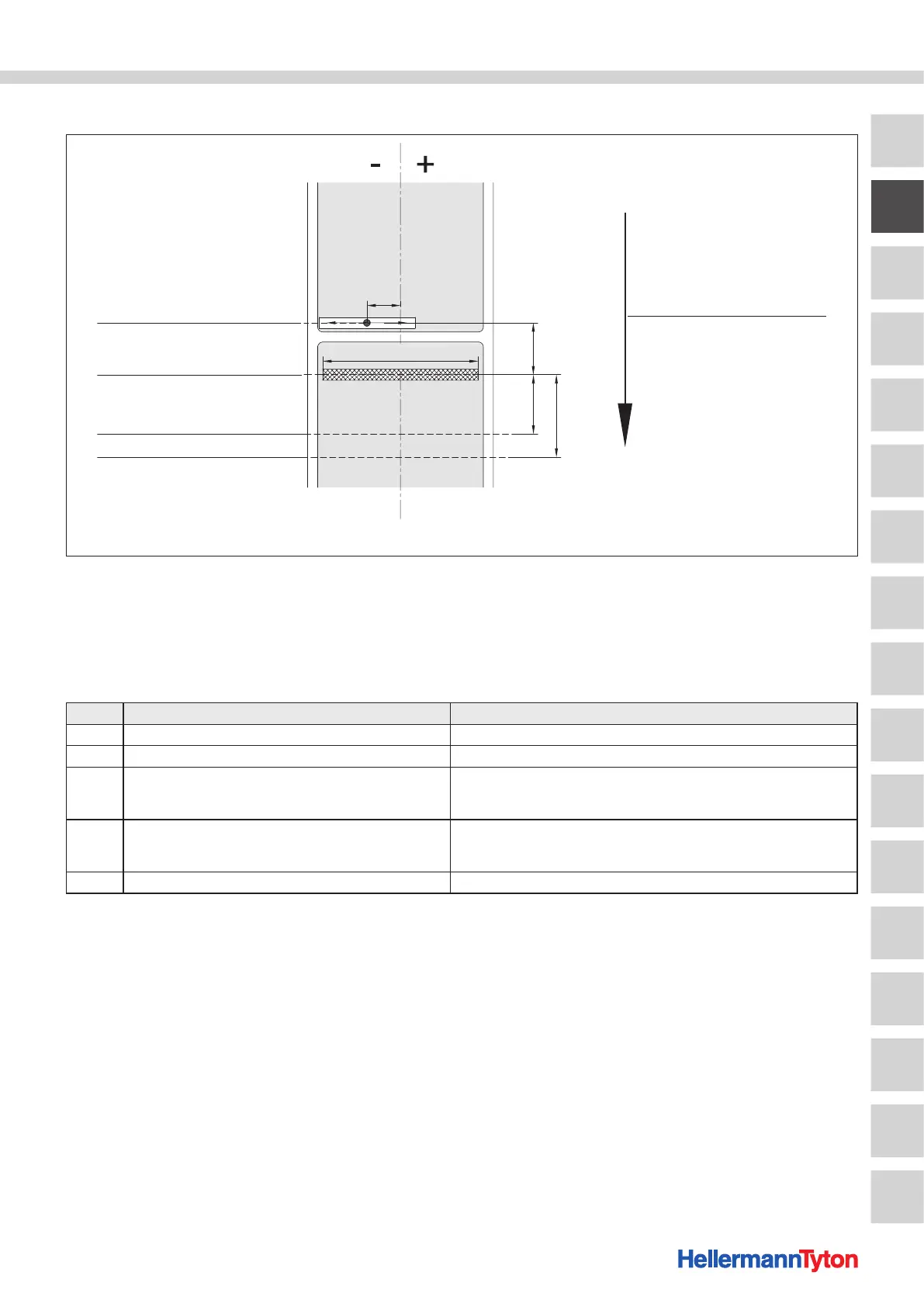

12.1 Gerätemaße
SX
K
SY
IT
IC
1
6
2
4
5
Gerätemaße.
1 Durchlichtsensor und Reflexsensor
2 Druckkopf
3 Abreißkante
4 Schneidkante
5 Laufrichtung
Maß Benennung Maße in mm
IT Abstand Druckzeile - Abreißkante 13,7
IC Abstand Druckzeile - Schneidkante Messer 20,3
K
Druckbreite
203 dpi
300 dpi
108,0
105,7
SX
Abstand Durchlicht- und Reflexsensor -Mitte Papierlauf
d. h. zulässiger Abstand von Reflexmarken und Stanzungen
zur Mitte des Materials
-58 - 0
SY Abstand Durchlicht- und Reflexsensor -Druckzeile 44,9
