Obsługa
278
10 Poprowadzić wstęgę materiału eksploatacyjnego pod
rolką zwrotną do zespołu drukującego.
11 Poprowadzić wstęgę materiału eksploatacyjnego pod
fotokomórką.
12 Ustawianie fotokomórki.
Æ Rozdział 6.1.1
13 Obrócić dźwignię zgodnie zkierunkiem ruchu
wskazówek zegara, aby zablokować głowicę drukującą.
; Rolka materiału jest ustawiona na uchwycie rolek.
6.1.1 Ustawianie fotokomórki
Fotokomórkę można dopasować do materiału,
przesuwając ją wpoprzek kierunku przesuwu papieru.
Spoglądając od przodu przez jednostkę drukującą,
można zobaczyć detektor fotokomórki oznaczony
znacznikiem na uchwycie fotokomórki. Przy włączonym
urządzeniu na pozycji detektora świeci się oprócz tego
żółta dioda LED.
1 2
3a
3b

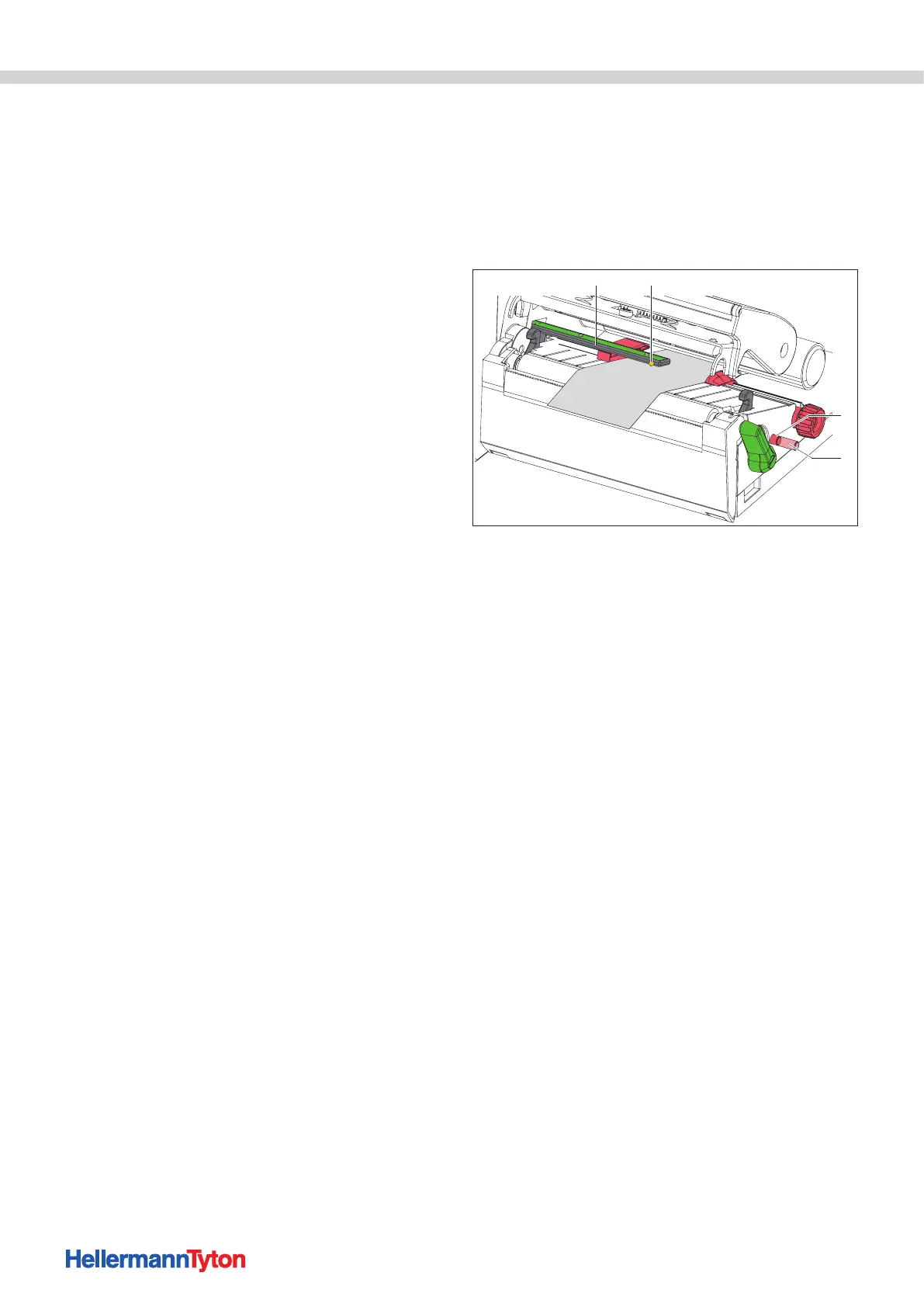

Ustawianie fotokomórki.
1 Fotokomórka
2 Detektor
3 Gałka obrotowa
3a Pozycja wyjściowa gałki obrotowej
3b Pozycja regulacji gałki obrotowej
1 Otworzyć głowicę drukującą.
2 Ustawić gałkę obrotową wpozycji regulacji, naciskając
ją.
3 Obracając gałkę obrotową, ustawić fotokomórkę tak,
aby detektor wykrywał przerwę wmateriale lub znacznik
refleksyjny albo znacznik perforacji.
– lub –
4 Jeśli kształt materiałów różni się od prostokąta, ustawić
fotokomórkę na najbardziej wysuniętą do przodu
wkierunku biegu papieru krawędź materiału.
5 Ustawić gałkę obrotową wpozycji wyjściowej, naciskając
ją.
6 Zamknąć głowicę drukującą.
; Fotokomórka jest ustawiona.
