Structure et fonction
54
4 Structure et fonction
4.1 Structure
1
2
3
4
5
6
7
8

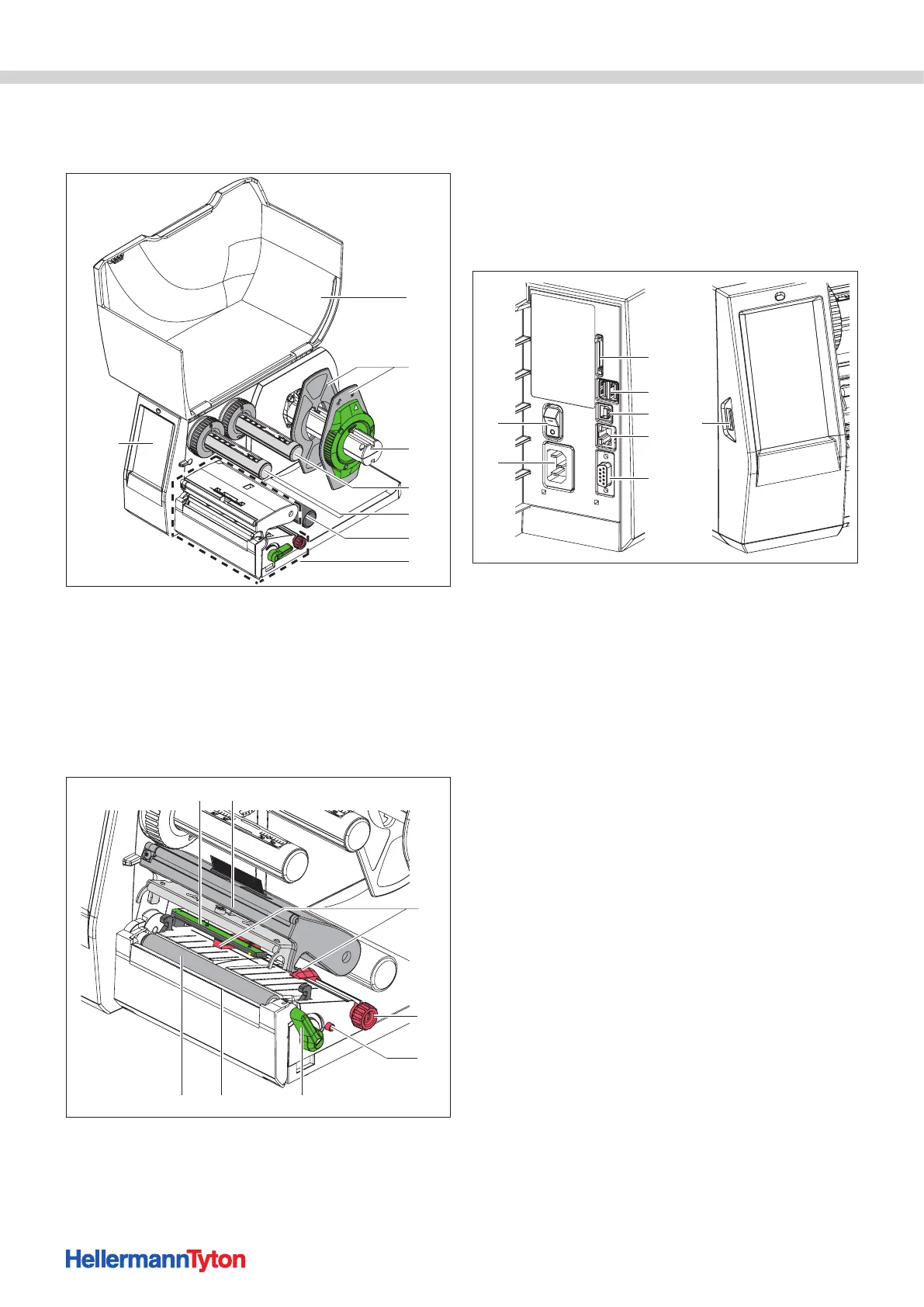

Aperçu de la machine.
1 Capot
2 Margeurs
3 Support de rouleau
4 Dérouleur ruban d'encre
5 Enrouleur ruban d'encre
6 Rouleau de déviation
7 Module d'impression
8 Écran tactile
12
14
11
9
10
1516
13
Mécanisme d'impression.
9 Barrière photoélectrique
10 Support de la tête d'impression
11 Margeurs
12 Molette pour le réglage des margeurs
13 Molette de réglage de la barrière photoélectrique
14 Levier de blocage de la tête d'impression
15 Tôle d'arrachage
16 Rouleau d'impression
17
18
21
19
20
23
22
24
Machine vue de derrière.
17 Interrupteur
18 Prise d'alimentation secteur
19 Lecteur de carte SD
20 2 ports USB maîtres pour clavier, scanner, clé USB, adaptateur
Bluetooth ou clé de service
21 Port USB-esclave Full Speed
22 Ethernet 10/100 Base-T
23 Interface RS-232
24 Port USB maître pour clavier, scanner, clé USB, adaptateur
Bluetooth ou clé de service
