12.3 A visszaverő jelzések méretei
MM
L
XM
AZ
L
Z
A
XM
XM
1 3
4
2

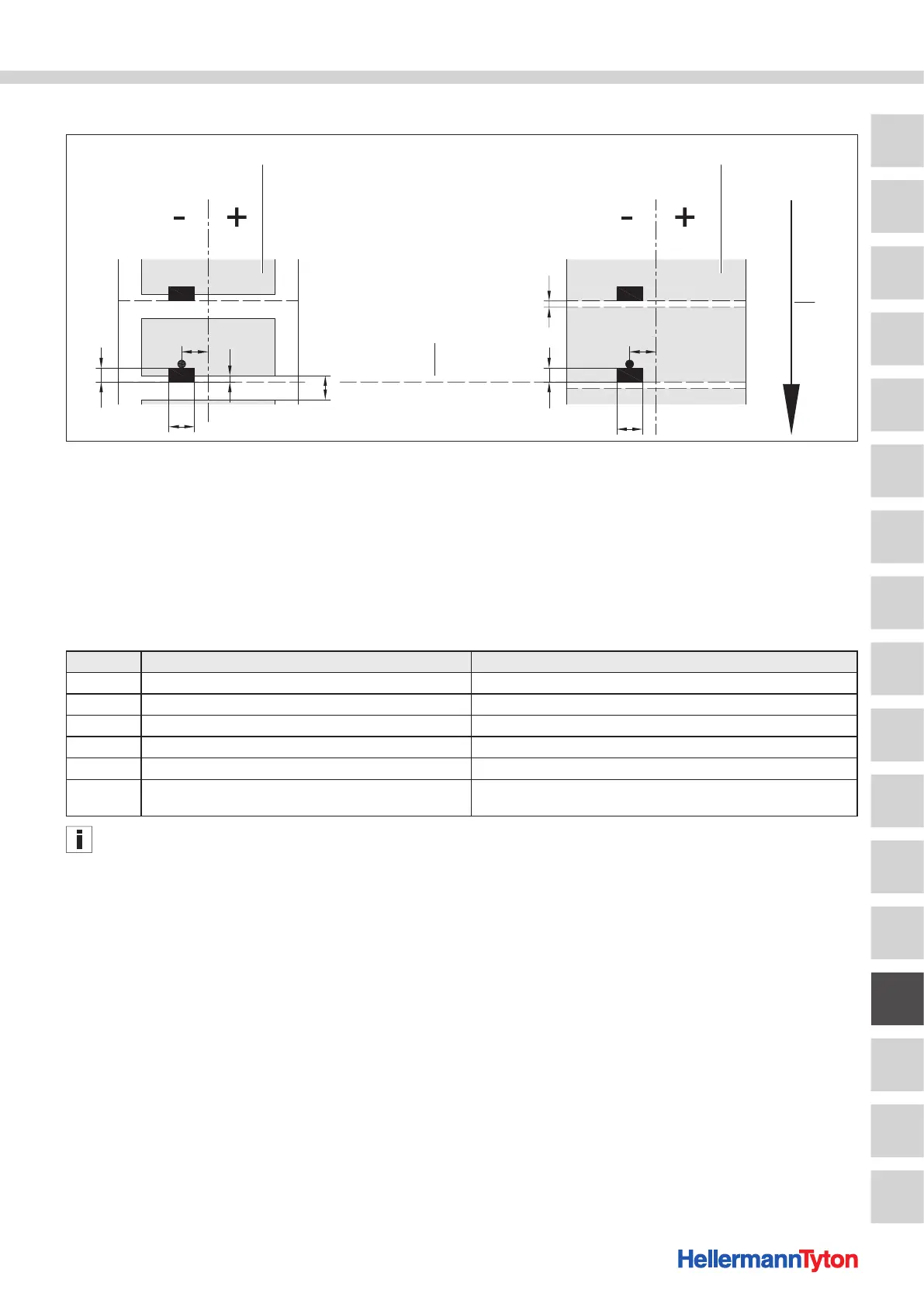

A visszaverő jelzések méretei.
1 Anyagok visszaverő jelzésekkel
2 Virtuális anyagkezdet/ visszaverő jelzés
3 Végtelen anyag visszaverő jelzésekkel
4 Futásirány
A visszaverő-jelzéseknek az anyag hátoldalán kell lenniük. Kérésre előoldali visszaverő-jelzésekhez való fénykapu is
rendelhető
A megadott adatok a fekete jelzésekre vonatkoznak. A színes jelzéseket a rendszer adott esetben nem ismeri fel. Ebben
az esetben előzetes tesztet kell végezni.
Méret Megnevezés Méretek, mm-ben
A Anyagtávolság > 2
AZ Nyomtatási zóna távolsága > 2
L A visszaverő jelzés szélessége > 5
M A visszaverő jelzés magassága 3 - 10
XM Jelzés - papírvezető-közép távolsága -58 - ±0
Z A virtuális anyagkezdet - tényleges anyagkezdet távolsága
0-tól A /
ajánlott: 0
A címkeérzékelő a visszaverő jelzéseket az átlátszó
anyagoknál nemcsak a visszaverési folyamatban, hanem az
átvilágítási folyamatban is felismeri.
