HellermannTyton TT431 - Afmetingen Voor Stansen

Bedieningshandleiding • Thermotransferprinter TT431 • 03-2019 • 556-00400
Technische gegevens
170

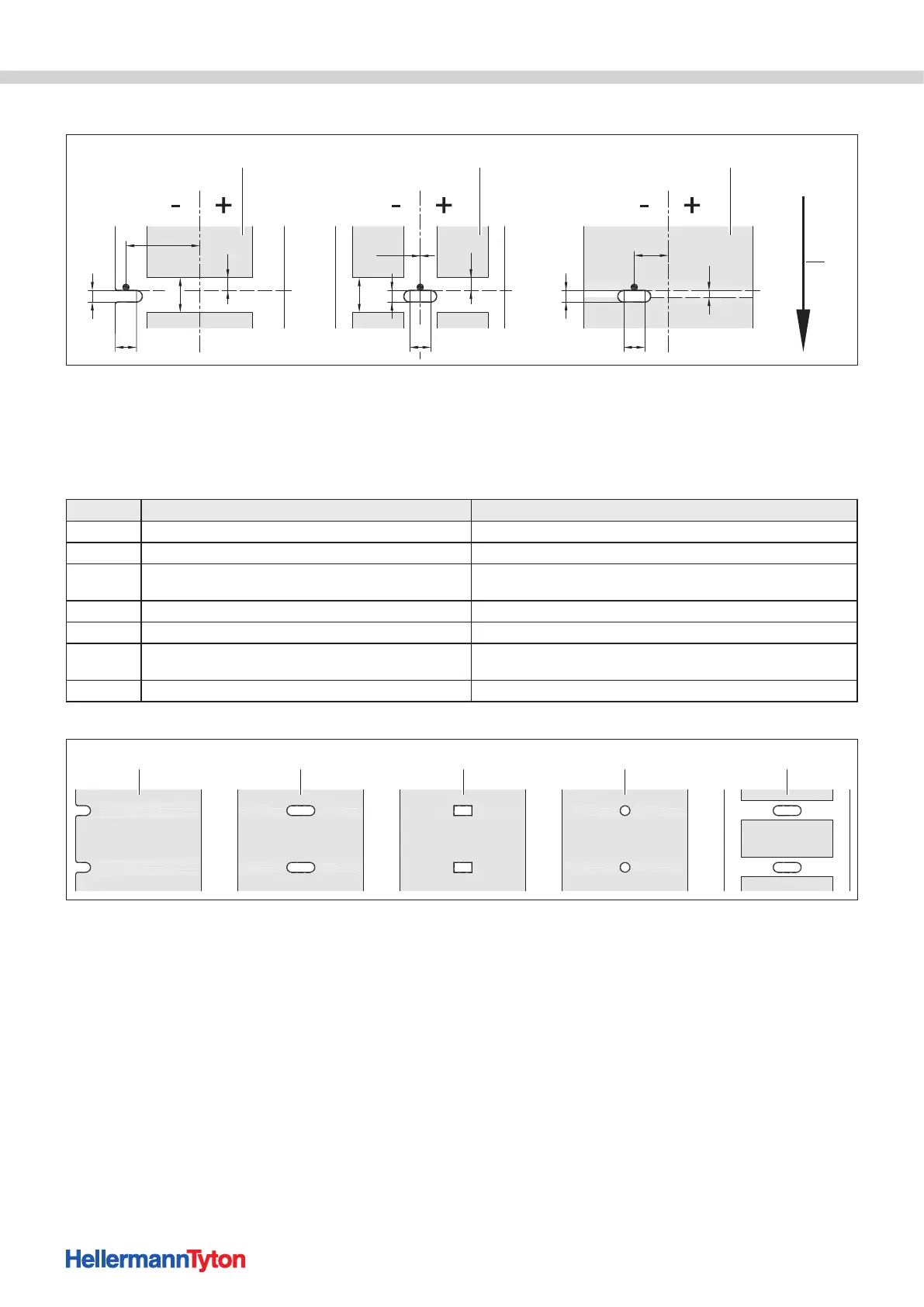

12.4 Afmetingen voor stansen
NN
N
YYY
PPP
XM
XM XM
AZ
ZZ
AA
1 1 2
3
Afmetingen voor stansen.
1 Materialen met stansen
2 Kettingmateriaal met stansen
3 Looprichting
Voor stansen van randen: minimale dikte dragermateriaal 0,06 mm
Afmeting Benaming Afmetingen in mm
A Materiaalafstand > 2
AZ Printzoneafstand > 2
N
Breedte stans
bij randstansen
> 5
> 8
P Hoogte stans 2 - 10
XM Afstand stans - midden papierloop -53 - ±0
Y
door de sensor berekend materiaalbegin bij
doorlichtherkenning
Achterkant stans
Z Afstand berekend materiaalbegin - werkelijk materiaalbegin 0 tot A - P
1 2 3 4 5
Voorbeelden voor stansen.
1 Randstans
2 Slobgatstans
3 Rechthoekstans
4 Cirkelstans (niet aanbevolen!)
5 Stans tussen materialen (niet aanbevolen!)
