Installation mécanique
Remarques importantes
Montage avec équerres de fixation (montage standard)
4
211
EDK82EV903 DE/EN/FR 5.1
4 Installation mécanique
4.1 Remarques importantes
Warnings !
L’équipement livré avec le variateur comprend un autocollant mentionnant le
texte suivant : "Suitable for use on a circuit capable of delivering not more
than ...".
Si le variateur est utilisé dans des installations homologuées UL, coller cet
autocollant sur le variateur avant le montage. Choisir l’emplacement de sorte
qu’aucune ouverture d’aération ni ailette de refroidissement ne soit obstruée.
Le kit de montage se trouve à l’intérieur du variateur de vitesse.

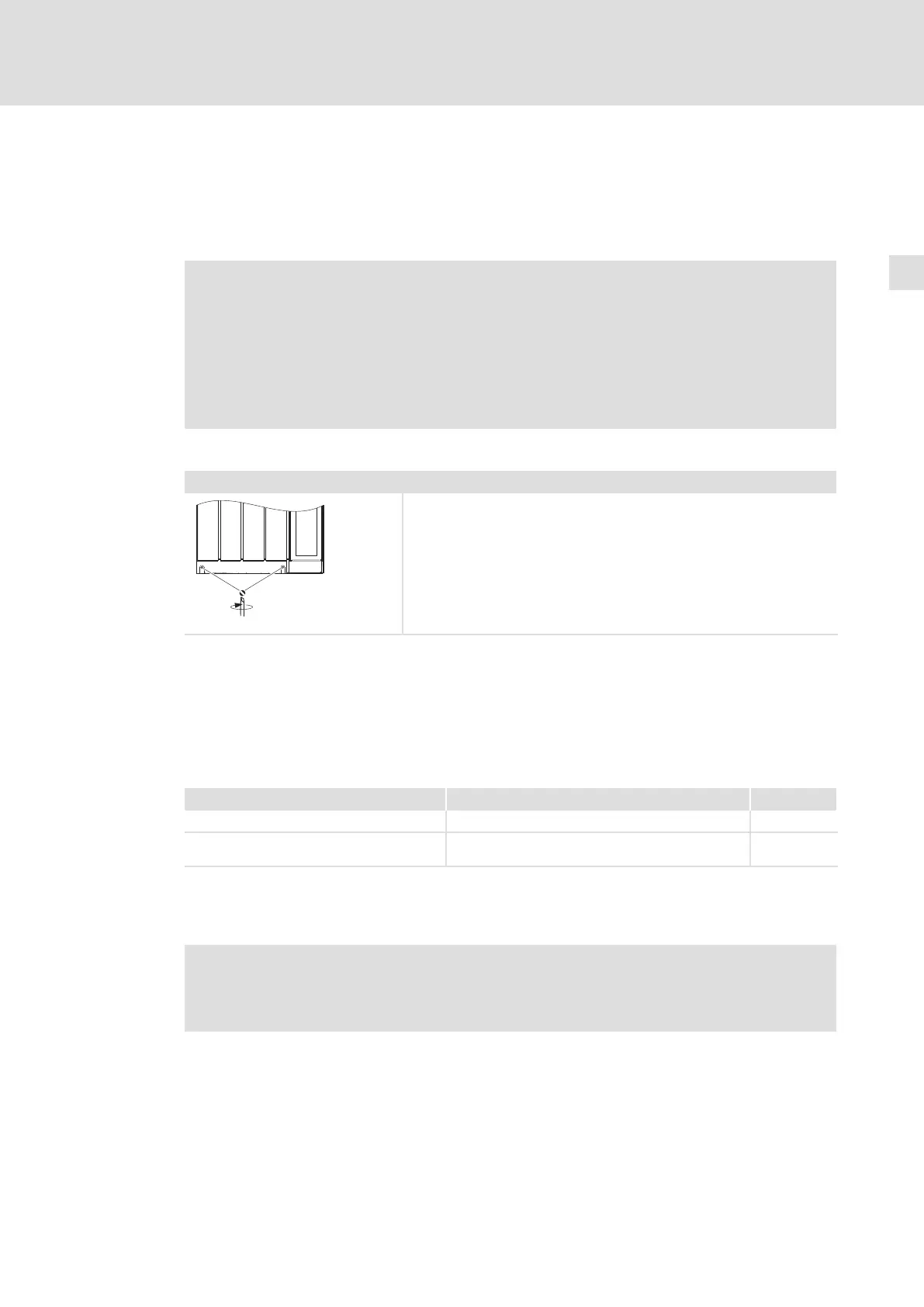

Retirer le couvercle du variateur
0
1
1. Desserrer les vis .
2. Relever puis retirer le couvercle .
9300vec113
4.2 Appareils de base pour la plage de puissance de 15 ... 30 kW
4.2.1 Montage avec équerres de fixation (montage standard)
Matériel de montage requis (compris dans l’équipement livré) :
Description Fonction Quantité
Equerre de montage Fixation du variateur de vitesse 4
Vis à tête conique bombée M5 × 10 mm
(DIN 966)
Montage des équerres de fixation sur le variateur
de vitesse
4
Variante de variateur "2xx" (sans filtre montage arrière entièrement monté)
Pour cette variante de montage, utiliser le variateur de vitesse de type E82EVxxxK4B2xx.
Remarque importante !
Lire la documentation relative aux composants connectés en aval côté réseau
(self réseau, filtre) avant de procéder au montage du variateur.
