Lenze 8200 vector series Mounting Instructions

Installation électrique
Câblage
Câblage des borniers
5

233
EDK82EV903 DE/EN/FR 5.1
5.2.2 Câblage des borniers
Les borniers compris dans la livraison ont été vérifiés selon les normes et réglementations
suivantes :
ƒ DIN VDE 0627 :1986−06 (en partie)
ƒ DIN EN 60999 :1994−04 (en partie)
Les borniers ont été soumis à des tests de charges mécaniques, électriques et thermiques,
à des tests de vibration, d’endommagement du conducteur, de desserrage du conducteur,
de corrosion, de vieillissement.
 Stop !
Respecter les consignes suivantes afin de protéger les borniers et les contacts
du variateur.
ƒ N’enficher ou ne retirer les borniers que lorsque le variateur est découplé du
réseau !
ƒ Câbler les borniers avant de les enficher !
ƒ Enficher également les borniers non utilisés afin de protéger les raccords.

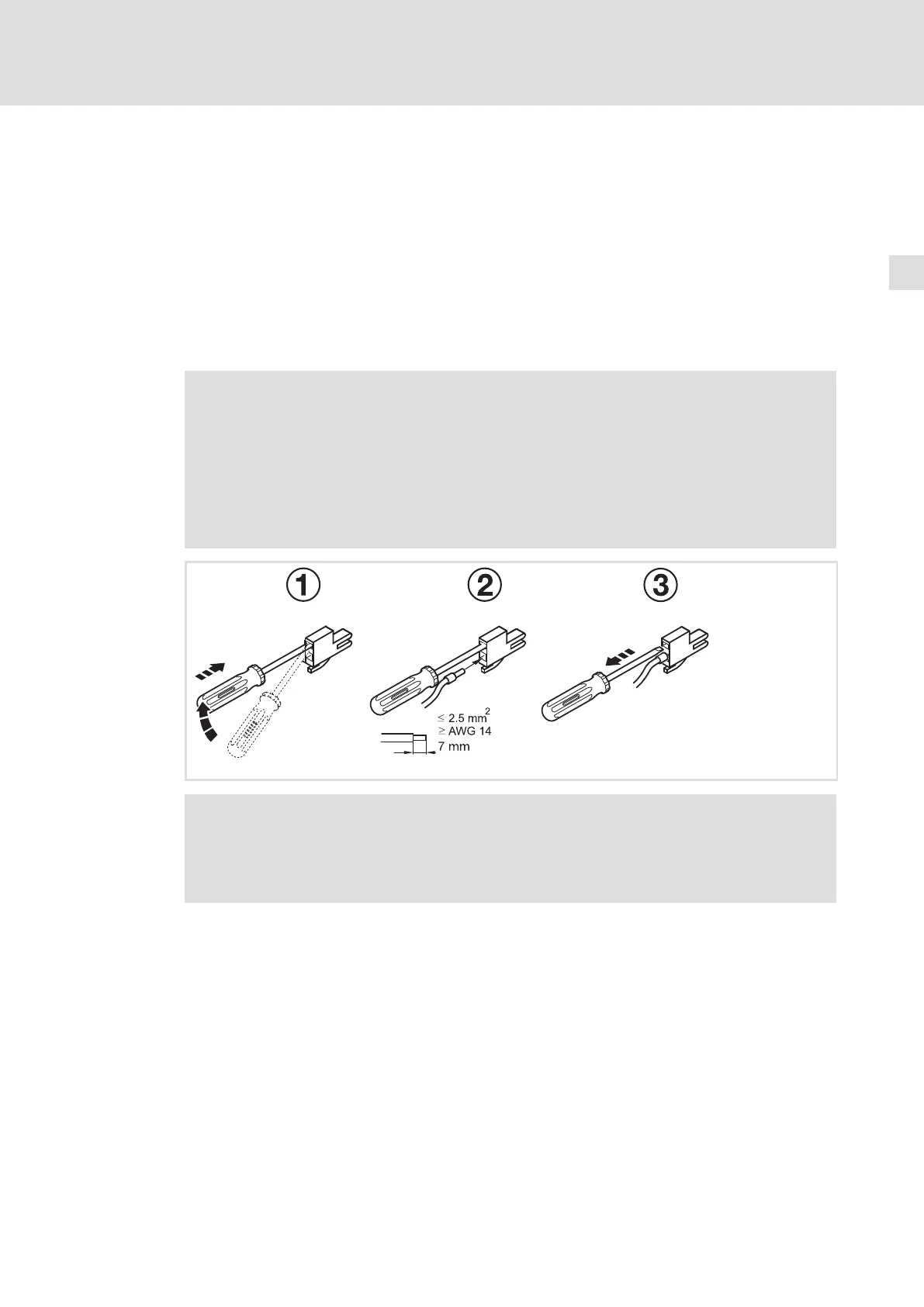

8200vec015
 Remarque importante !
Le câblage peut s’effectuer même sans embout.
Lorsque des fonctions de sécurité sont utilisées (par exemple, "absence sûre de
couple"), des embouts isolés ou des conducteurs rigides sont prescrits !

Lenze 8200 vector series Specifications

General

Category	DC Drives
Overload capacity	150% for 60 seconds
Protection class	IP20
Mains voltage	380V to 480V AC
Control method	Vector control
Communication options	CANopen
Protection features	Overcurrent, overvoltage, undervoltage, overtemperature, short circuit
Humidity	≤ 95% relative humidity, non-condensing
Series	8200 vector
