Composants d’automatisation supplémentaires
Modules
Câblage de la borne de blocage variateur (CINH) en cas d’utilisation de deux modules de
fonction
6
259
EDK82EV903 DE/EN/FR 5.1

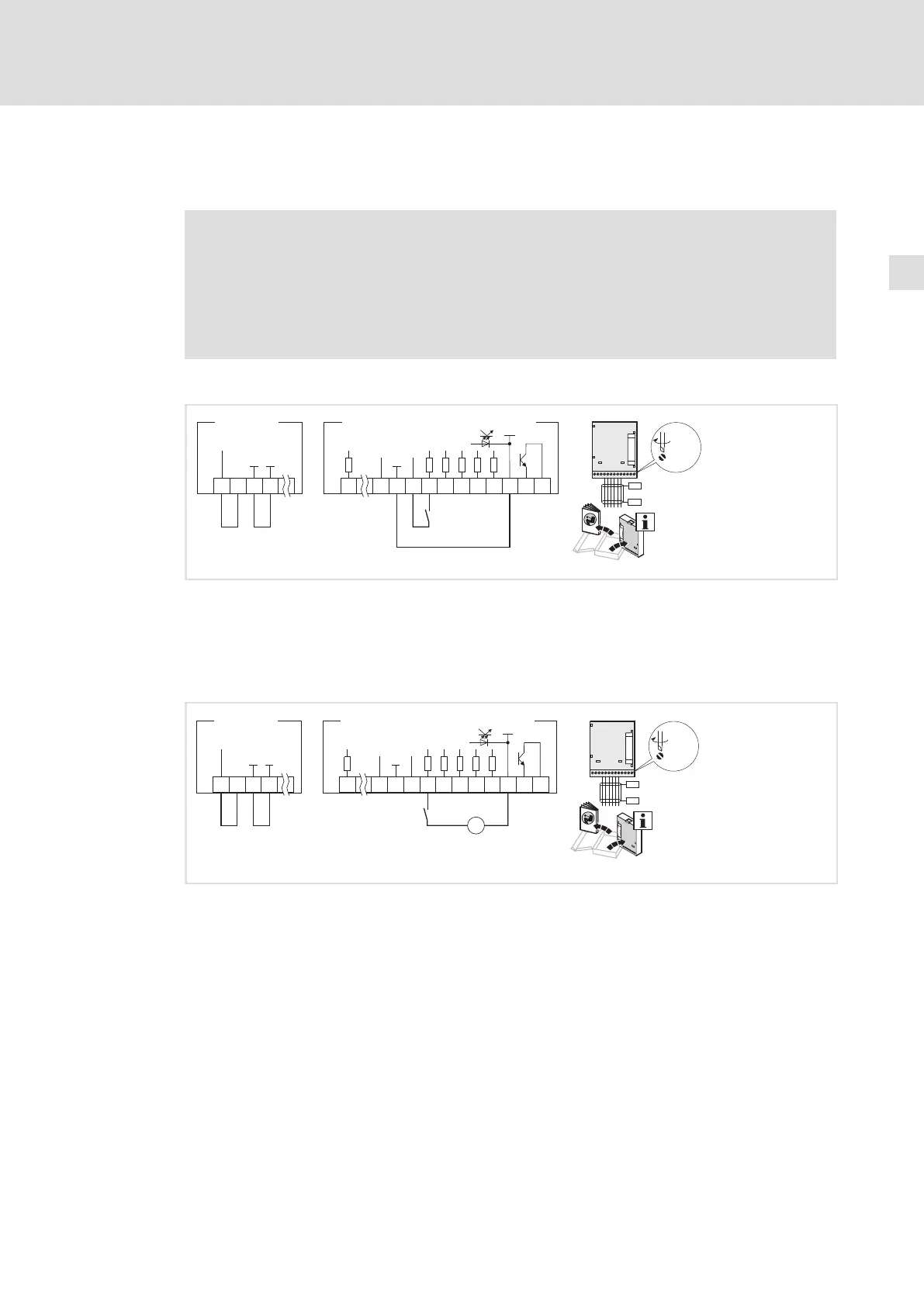

6.1.3 Câblage de la borne de blocage variateur (CINH) en cas d’utilisation de deux modules de
fonction
Remarque importante !
ƒ Les deux bornes X3/28 des interfaces FIF I et FIF II sont reliées en interne
selon un ET logique.
ƒ Les exemples de câblage suivants sont des recommandations. Adapter le
câblage à votre application en tenant compte de la liaison ET des deux
bornes X3/28.
Alimentation CC interne
FIF I
39
7
+20V
2820
X3
GND3 GND1
62 9
7
20 28
E1 E2
E3
E4
39
A1
59
E82ZAFSC010E82ZAFx
FIF II
+20V
+5V
X3
GND1
GND2
0.5...0.6 Nm
4.4...5.3 lb-in
X3
PES
PES
0
8200vec262
Remarque concernant les modules de fonction avec bornes X3/7 et X3/39 : installer des fils
de liaison entre X3/7 et X3/39.
PES Raccordement de blindage HF via une connexion à PE par une surface importante
Câblage des autres bornes : instructions de montage des modules de fonction
Alimentation externe
FIF I
39
7
+20V
2820
X3
GND2 GND1
62 9
7
20 28
E1 E2
+
E3
E4
39
A1
59
E82ZAFSC010E82ZAFx
FIF II
+20V
24 V ext.
(
+30 V +0 %, max. 120 mA)
+12V-0%...
+5V
X3
GND1
GND2
0.5...0.6 Nm
4.4...5.3 lb-in
X3
PES
PES
0
8200vec263
Remarque concernant les modules de fonction avec bornes X3/7 et X3/39 : installer des fils
de liaison entre X3/7 et X3/39.
PES Raccordement de blindage HF via une connexion à PE par une surface importante
Câblage des autres bornes : instructions de montage des modules de fonction
