Installation électrique
Raccordement des sorties relais K1 et K2
5
248
EDK82EV903 DE/EN/FR 5.1

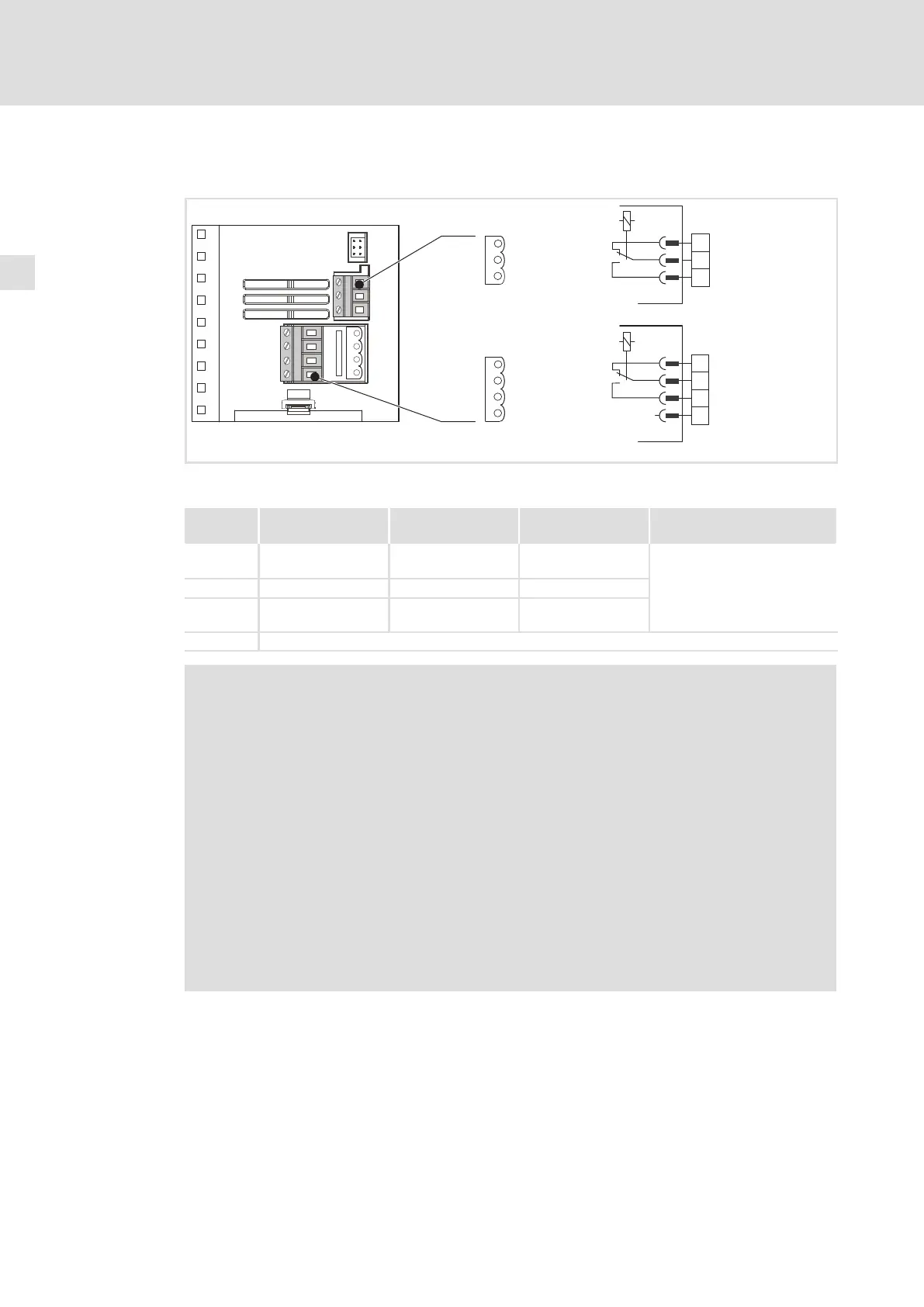

5.6 Raccordement des sorties relais K1 et K2
K14
K1
K2
K12
K11
K24
nc
K11
K21
K12
K22
X1.2
X1.3
K14
K24
nc
K22
K21
8200vec261
Relais K1
Fonction Position du relais
en circuit
Message
(réglage Lenze)
Spécifications techniques
X1.2/K11 Sortie relais (contact
à ouverture)
Ouvert TRIP
250 V CA/3 A
24 V CC/2 A ... 240 V CC/0,22 A
X1.2/K12 Contact central relais
X1.2/K14 Sortie relais (contact
à fermeture)
Fermé TRIP
PES Raccordement HF via connexion PE avec collier de blindage
Remarque importante !
ƒ Pour la commutation des signaux de commande, respecter les points
suivants :
– Utiliser des câbles blindés.
– Assurer un raccordement de blindage HF via une connexion PE.
– La charge minimale pour un couplage sans problème des signaux est de
12 V et de 5 mA. Les deux valeurs doivent être dépassées simultanément.
ƒ Pour la commutation des potentiels réseau, noter le point suivant :
– Des câbles non blindés suffisent.
ƒ Prévoir un circuit de protection afin de protéger les relais à contact en cas de
charge inductive ou capacitive !
ƒ La durée de vie du relais dépend du type et de la charge (ohmique, inductive,
capacitive) et de la capacité de commutation.
ƒ Le message adressé peut être modifié en C0008 ou C0415/1.
