Installation mécanique
Appareils de base d’une puissance de 55 kW
Montage avec équerres de fixation (montage standard)
4
221
EDK82EV903 DE/EN/FR 5.1
4.4 Appareils de base d’une puissance de 55 kW
4.4.1 Montage avec équerres de fixation (montage standard)
Matériel de montage requis (compris dans l’équipement livré) :
Description Fonction Quantité
Equerre de montage Fixation du variateur de vitesse 4
Vis à tête hexagonale M8 × 16 mm
(DIN 933)
Montage des équerres de fixation sur le variateur
de vitesse
4
Rondelle Æ 8,4 mm (DIN 125) Pour les vis à tête hexagonale 4
Rondelle Grower Æ 8 mm (DIN 127) Pour les vis à tête hexagonale 4
Variante de variateur "2xx" (sans filtre montage arrière entièrement monté)
Pour cette variante de montage, utiliser le variateur de vitesse de type E82EVxxxK4B2xx.
Remarque importante !
Lire la documentation relative aux composants connectés en aval côté réseau
(self réseau, filtre) avant de procéder au montage du variateur.
a
c1
e
b1
d
d1
b
l
c
³ 50 mm
³ 50
g
m
k
0
³ 100 mm
³ 100mm
9300vec175
Desserrer les deux vis afin d’enlever le couvercle. Le kit de montage se trouve sous le couvercle.

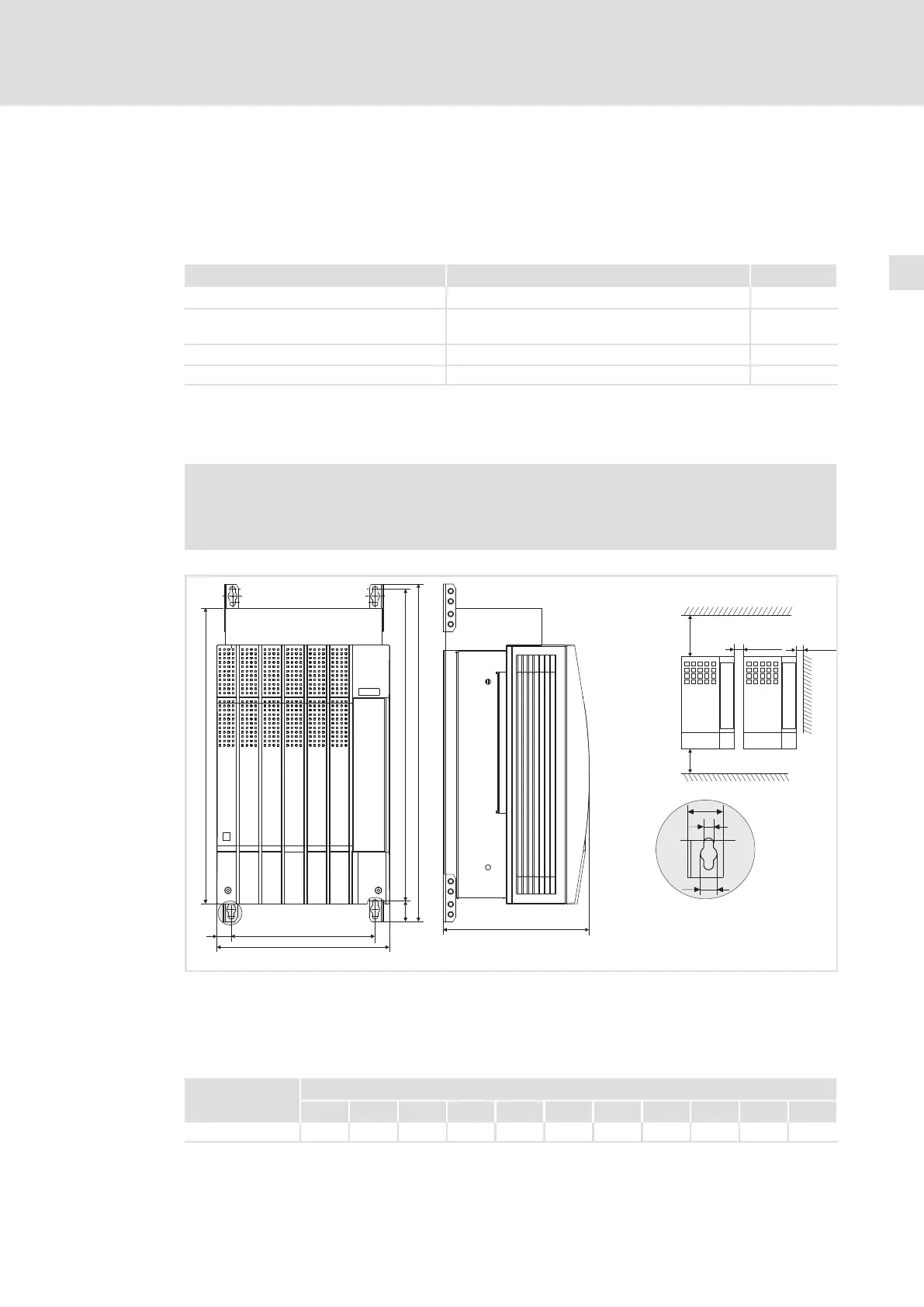

Montage des équerres de fixation
Encombrements
Lors de la juxtaposition des appareils, prévoir un espace afin de pouvoir démonter, le cas
échéant, les boulons à oeillet.
Cotes [mm]
8200 vector a b b1 c c1 d d1 e
1)
g k m
E82EV553K4B2xx 340 672 591 28.5 283 615 38 285 11 28 18
1)
Avec module de fonction enfiché : tenir compte de l’espace de montage et du rayon de courbure du câble. Dans la
version PT, les bornes des modules de fonction dépassent le boîtier de 8 mm.
