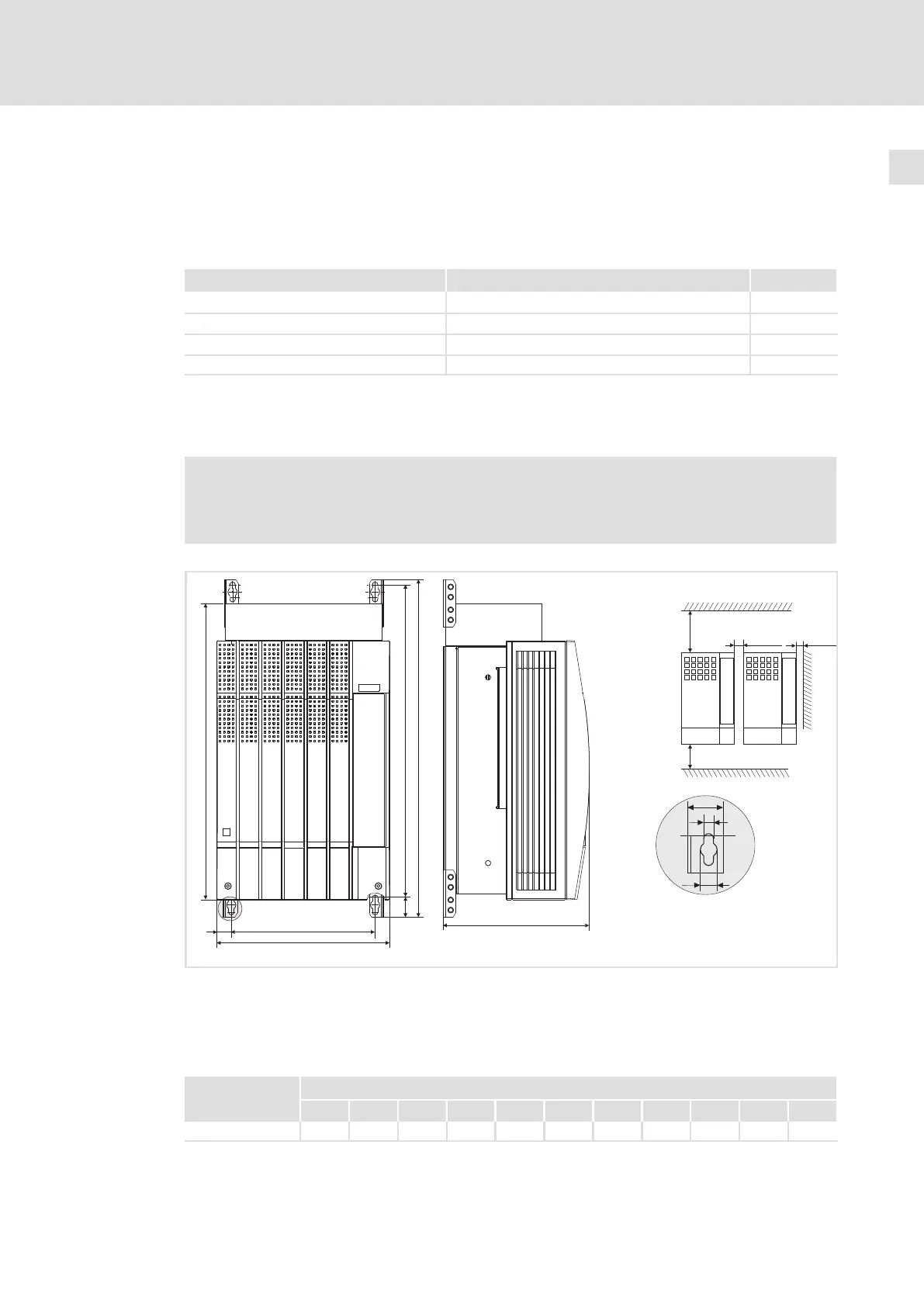

4.4 Grundgeräte mit der Leistung 55 kW
4.4.1 Montage mit Befestigungswinkeln (Standard)
Benötigtes Montagematerial aus dem Lieferumfang:
Beschreibung Verwendung Anzahl
Befestigungswinkel Befestigung Antriebsregler 4
Sechskantschraube M8 × 16 mm (DIN 933) Montage Befestigungswinkel am Antriebsregler 4
Unterlegscheibe Æ 8,4 mm (DIN 125) Für Sechskantschraube 4
Federring Æ 8 mm (DIN 127) Für Sechskantschraube 4
Antriebsregler−Variante "2xx" (ohne fertig montiertem Unterbaufilter)
Für diese Montagevariante benötigen Sie den Antriebsregler Typ E82EVxxxK4B2xx.
 Hinweis!
Lesen Sie vor der Montage des Antriebsreglers die Dokumentation zu
netzseitig vorgeschalteten Komponenten (Netzdrossel, Filter).
a
c1
e
b1
d
d1
b
l
c
³ 50 mm
³ 50
m
g
m
k
0
³ 100 mm
³ 100mm
9300vec175

Beide Schrauben lösen, um den Gehäusedeckel abnehmen zu können. Den Beipack finden Sie
unter dem Gehäusedeckel.

Montage der Befestigungswinkel

Abmessungen

Antriebsregler mit Abstand anreihen, um ggf. Ringschrauben demontieren zu können.
Maße [mm]
8200 vector a b b1 c c1 d d1 e
1)
g k m
E82EV553K4B2xx 340 672 591 28.5 283 615 38 285 11 28 18
1)
Bei aufgestecktem Funktionsmodul: Montagefreiraum und Kabelbiegeradius beachten. Die Klemmen von
Funktionsmodulen in der Ausführung PT ragen um 8 mm über das Gehäuse hinaus.
