Mechanische Installation
Wichtige Hinweise
Montage mit Befestigungswinkeln (Standard)
4
25
EDK82EV903 DE/EN/FR 5.1
4 Mechanische Installation
4.1 Wichtige Hinweise
Warnings!
Im Lieferumfang des Antriebsreglers ist ein Aufkleber mit folgendem Text:
"Suitable for use on a circuit capable of delivering not more than ...".
Wenn der Antriebsregler in Anlagen nach UL eingesetzt wird, kleben Sie diesen
Aufkleber vor der Montage auf den Antriebsregler. Wählen Sie die Position so,
dass keine Belüftungsöffnung und keine Kühlrippen abgedeckt werden.
Der Beipack liegt im Innenraum des Antriebsreglers.

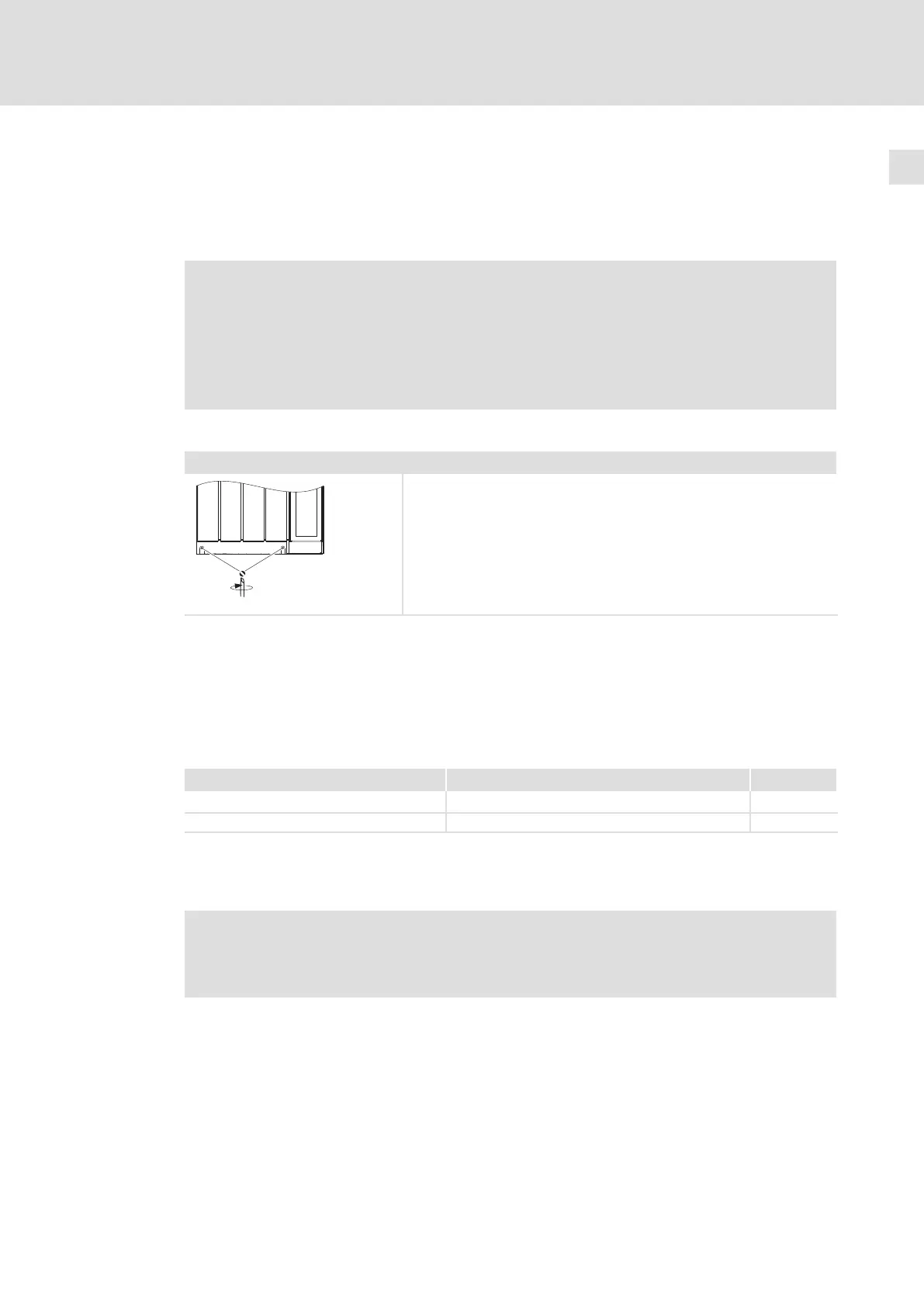

Haube des Antriebsreglers abnehmen
0
1
1. Schrauben lösen
2. Haube nach oben klappen und aushängen
9300vec113
4.2 Grundgeräte im Leistungsbereich 15 ... 30 kW
4.2.1 Montage mit Befestigungswinkeln (Standard)
Benötigtes Montagematerial aus dem Lieferumfang:
Beschreibung Verwendung Anzahl
Befestigungswinkel Befestigung Antriebsregler 4
Linsensenkschraube M5 × 10 mm (DIN 966) Montage Befestigungswinkel am Antriebsregler 4
Antriebsregler−Variante "2xx" (ohne fertig montiertem Unterbaufilter)
Für diese Montagevariante benötigen Sie den Antriebsregler Typ E82EVxxxK4B2xx.
Hinweis!
Lesen Sie vor der Montage des Antriebsreglers die Dokumentation zu
netzseitig vorgeschalteten Komponenten (Netzdrossel, Filter).
