Lenze 8200 vector series Mounting Instructions

Installation mécanique
Appareils de base d’une puissance de 55 kW
Montage avec séparation thermique (montage traversant)
4

223
EDK82EV903 DE/EN/FR 5.1

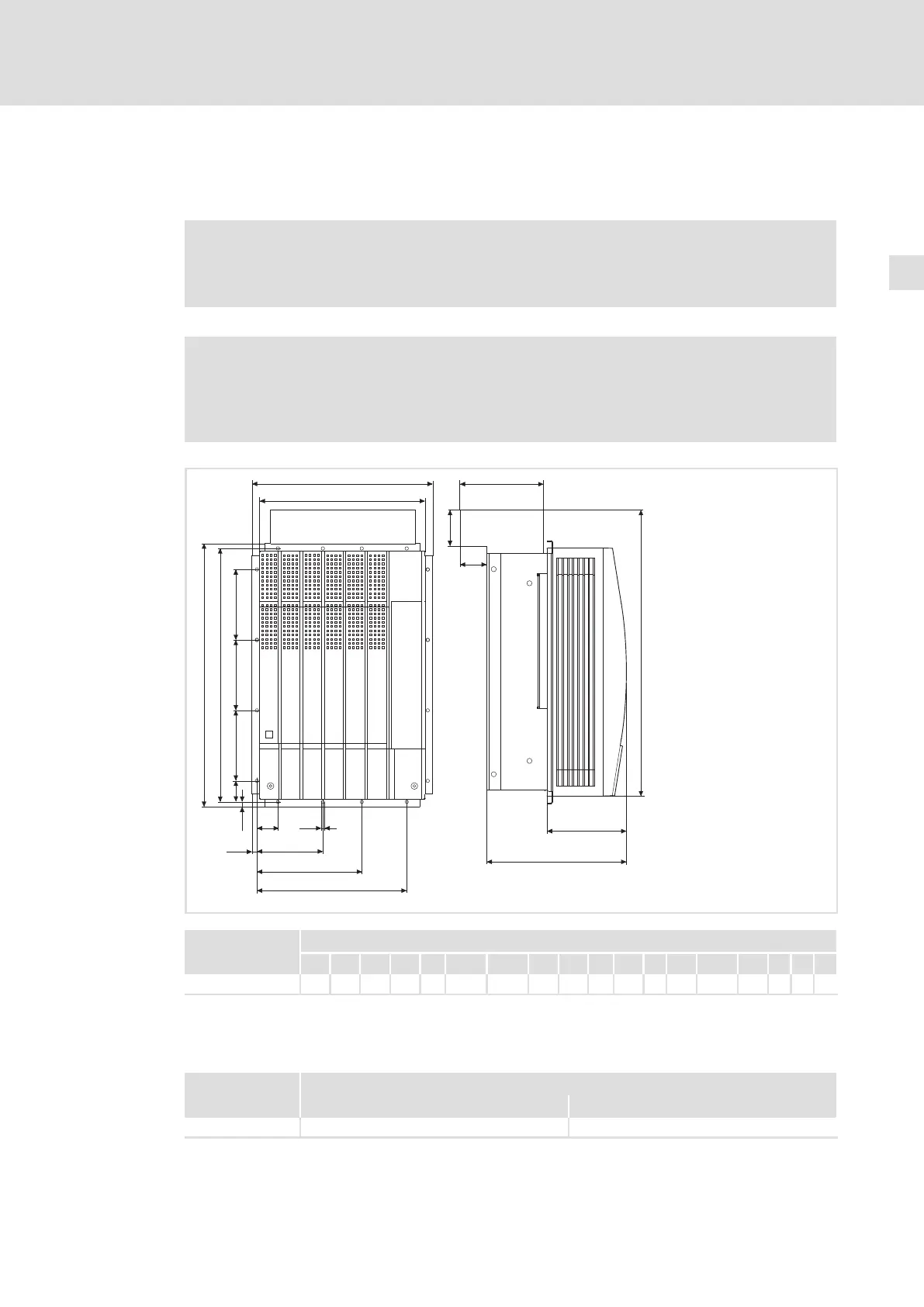

4.4.2 Montage avec séparation thermique (montage traversant)
Pour cette variante de montage, le variateur de vitesse de type E82DV... est nécessaire.
 Remarque importante !
Lire la documentation relative aux composants connectés en aval côté réseau
(self réseau, filtre) avant de procéder au montage du variateur.
 Remarque importante !
Dans le cas d’un montage avec séparation thermique, le module ventilateur
doit être tourné de 180° pour que le variateur puisse être placé dans l’encoche
de montage.( 224)
d2
d2
d2
d
b
g
e2
a
d1
h
h
e3
c2
c3
c4
e
e1
L
a1
d3
b1
c1
9300vec174
Cotes [mm]
8200 vector a a1 b b1 c1 c2 c3 c4 d d1 d2 d3 e
1)
e1 e2 e3 g h
E82DV553K4B 373 340 543 591 45 137.5 217.5 310 525 45 145 81 285 163.5 185 66 7 9
1)
Avec module de fonction enfiché : tenir compte de l’espace de montage et du rayon de courbure du câble. Dans la
version PT, les bornes des modules de fonction dépassent le boîtier de 8 mm.
Encoche dans l’armoire électrique
Cotes [mm]
8200 vector Largeur Hauteur
E82DV553K4B 320 492

Lenze 8200 vector series Specifications

General

Category	DC Drives
Overload capacity	150% for 60 seconds
Protection class	IP20
Mains voltage	380V to 480V AC
Control method	Vector control
Communication options	CANopen
Protection features	Overcurrent, overvoltage, undervoltage, overtemperature, short circuit
Humidity	≤ 95% relative humidity, non-condensing
Series	8200 vector
