Installation mécanique
Appareils de base d’une puissance de 55 kW
Montage avec équerres de fixation (montage standard)
4
222
EDK82EV903 DE/EN/FR 5.1
Variante de variateur "3xx" (avec filtre montage arrière entièrement monté)
Pour cette variante de montage, utiliser le variateur de vitesse de type E82EVxxxK4B3xx.
a
c1
b
d
d1
l
c
³ 50 mm
³ 50
g
m
k
0
³ 100 mm
³ 100mm
e
8200vec298
Desserrer les deux vis afin d’enlever le couvercle. Le kit de montage se trouve sous le couvercle.
Montage des équerres de fixation

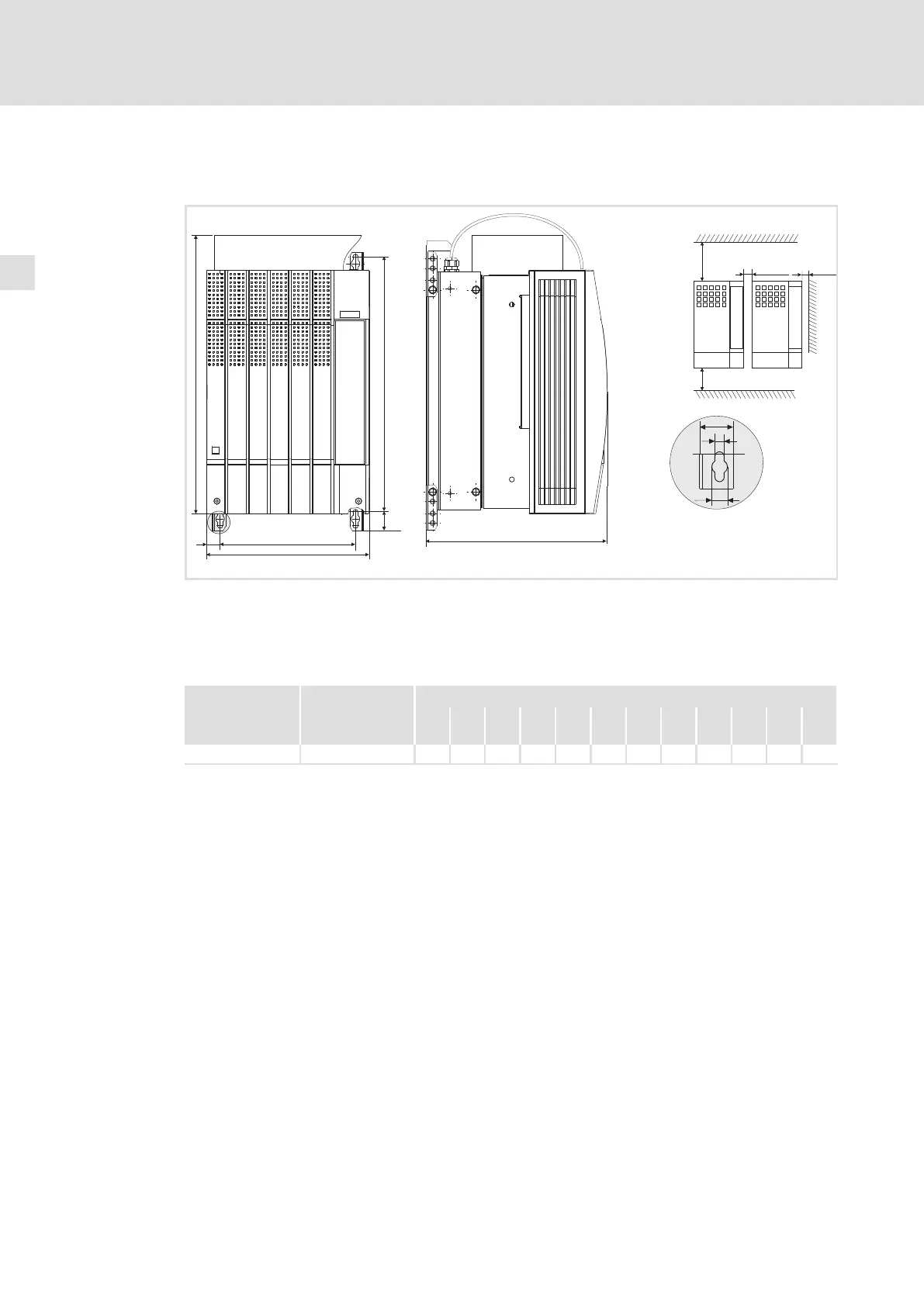

Encombrements
Lors de la juxtaposition des appareils, prévoir un espace afin de pouvoir démonter, le cas
échéant, les boulons à oeillet.
Cotes [mm]
8200 vector Filtre réseau
intégré
2)
a b b1 c c1 d d1 d2 e
1)
g k m
E82EV553K4B3xx E82ZN55334B230 340 729 591 283 28.5 672 38 615 375 11 28 18
1)
Avec module de fonction enfiché : tenir compte de l’espace de montage et du rayon de courbure du câble. Dans la
version PT, les bornes des modules de fonction dépassent le boîtier de 8 mm.
2)
Les filtres réseau intégrés sont exclusivement dimensionnés pour le fonctionnement des variateurs de vitesse avec
puissance assignée. D’autres filtres avec encombrements différents sont possibles (
232).
