Elektrische Installation
Anschluss Relaisausgang K1 und K2
5
61
EDK82EV903 DE/EN/FR 5.1

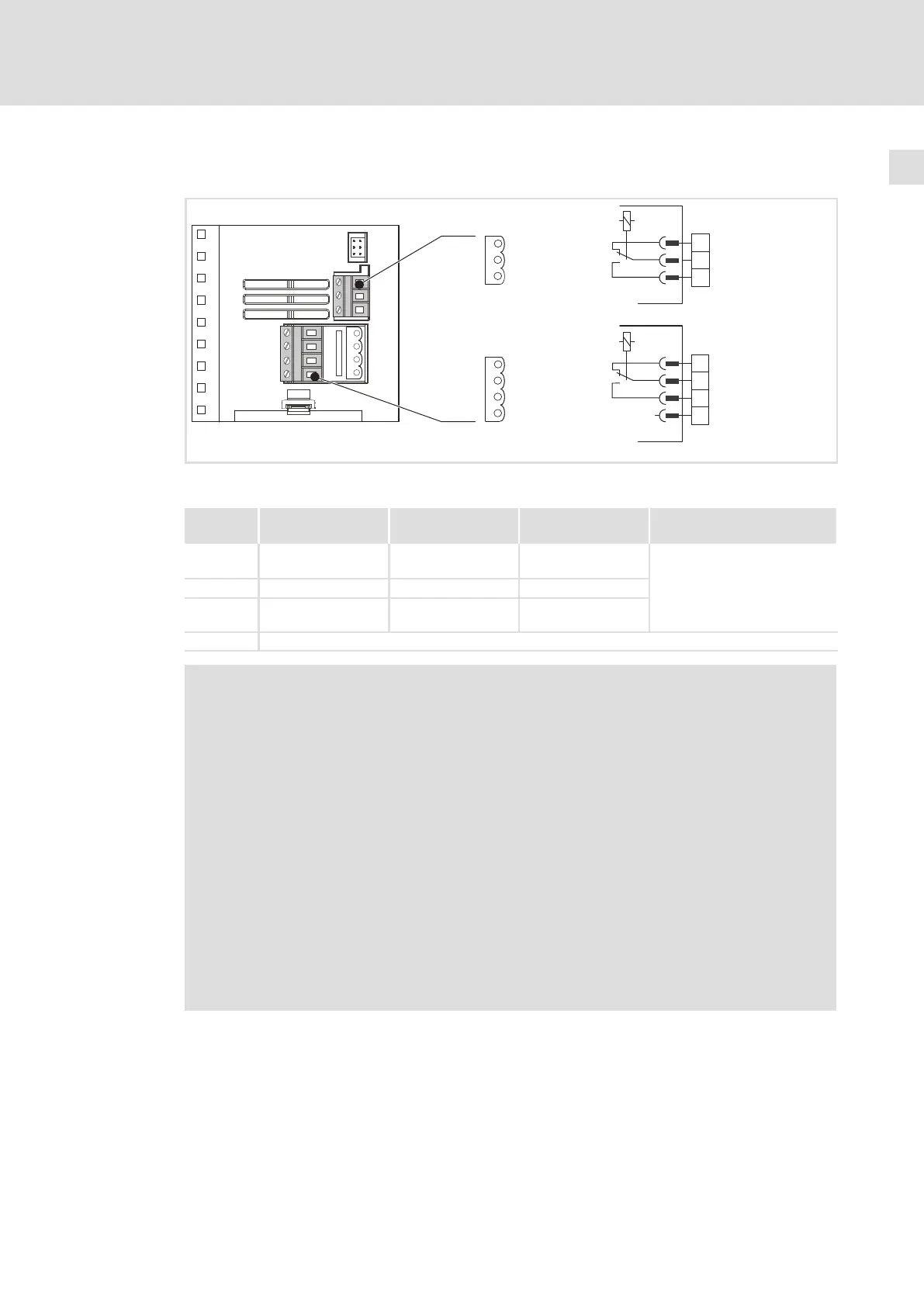

5.6 Anschluss Relaisausgang K1 und K2
K14
K1
K2
K12
K11
K24
nc
K11
K21
K12
K22
X1.2
X1.3
K14
K24
nc
K22
K21
8200vec261
Relais K1
Funktion Relaisstellung
geschaltet
Meldung
(Lenze−Einstellung)
Technische Daten
X1.2/K11 Relaisausgang Öff-
ner
geöffnet TRIP
AC 250 V/3 A
DC 24 V/2 A ... DC 240 V/0.22 A
X1.2/K12 Relais−Mittelkontakt
X1.2/K14 Relaisausgang
Schließer
geschlossen TRIP
PES HF−Schirmabschluss durch PE−Anbindung über Schirmschelle
Hinweis!
ƒ Schalten von Steuersignalen:
– Geschirmte Leitungen verwenden
– HF−Schirmabschluss durch PE−Anbindung
– Die Mindestbelastung für ein einwandfreies Durchschalten der Signale
beträgt 12 V und 5 mA. Beide Werte müssen gleichzeitig überschritten
werden.
ƒ Schalten von Netzpotenzialen:
– Ungeschirmte Leitungen sind ausreichend
ƒ Zum Schutz der Relaiskontakte ist bei induktiver oder kapazitiver Last eine
entsprechende Schutzbeschaltung unbedingt notwendig!
ƒ Die Lebensdauer des Relais ist abhängig von der Art der Belastung (ohmsch,
induktiv oder kapazitiv) und dem Wert der Schaltleistung.
ƒ Die ausgegebene Meldung können Sie in den Codestellen C0008 oder
C0415/1 ändern.
