Lenze 8200 vector series - Montage Thermisch Separiert (Durchstoßtechnik)

Mechanische Installation
Grundgeräte mit der Leistung 45 kW
Montage thermisch separiert (Durchstoßtechnik)
4

34
EDK82EV903 DE/EN/FR 5.1

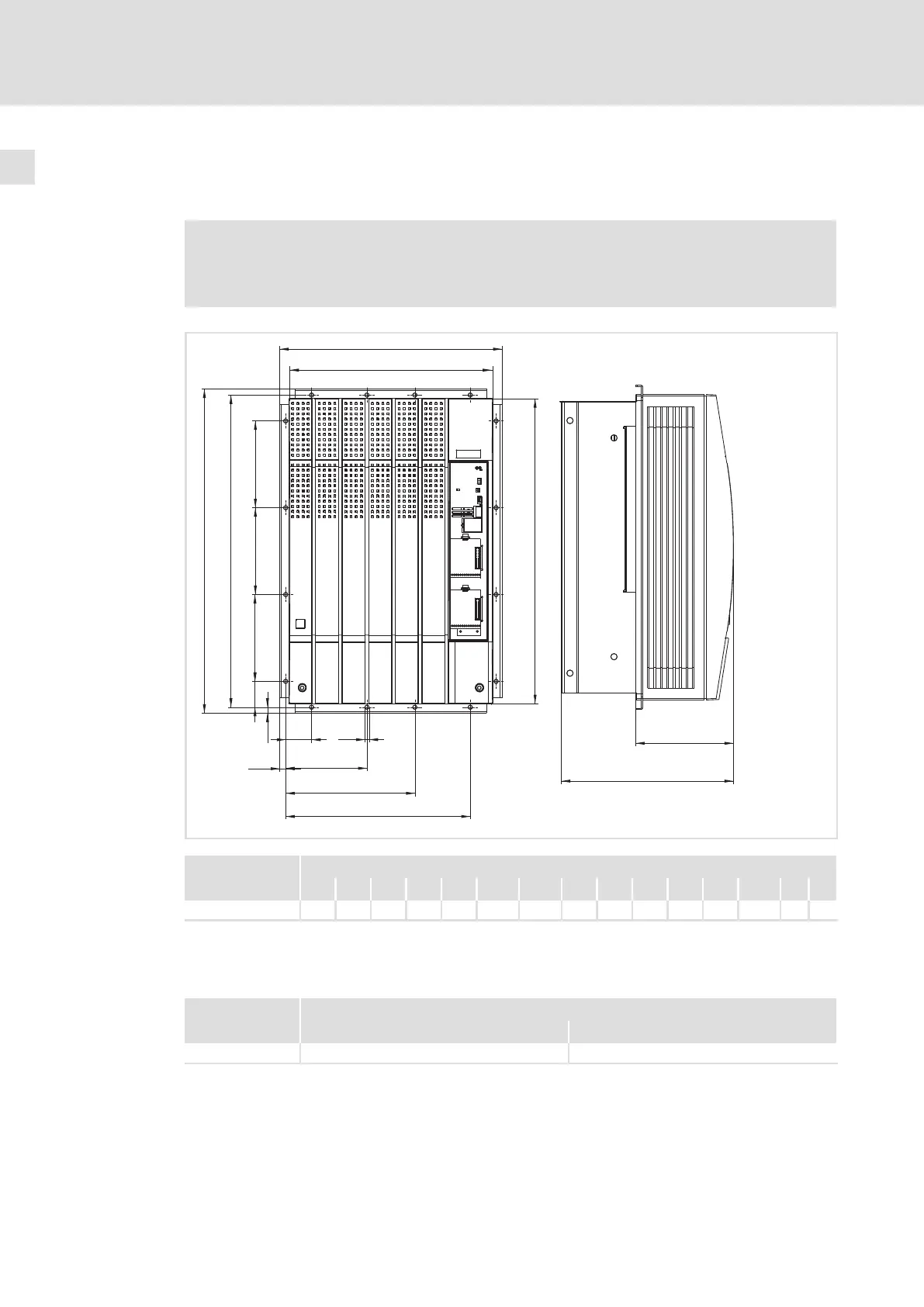

4.3.2 Montage thermisch separiert (Durchstoßtechnik)
Für diese Montagevariante benötigen Sie den Antriebsregler Typ E82DV...
 Hinweis!
Lesen Sie vor der Montage des Antriebsreglers die Dokumentation zu
netzseitig vorgeschalteten Komponenten (Netzdrossel, Filter).
d2
d2
d2
d b
g
a1
a
d1
b1
h
h
c1
c2
c3
c4
e
e1
8200vec302
Maße [mm]
8200 vector a a1 b b1 c1 c2 c3 c4 d d1 d2 e
1)
e1 g h
E82DV453K4B 373 340 543 510 45 137.5 217.5 310 525 45 145 285 163.5 7 9
1)
Bei aufgestecktem Funktionsmodul: Montagefreiraum und Kabelbiegeradius beachten. Die Klemmen von
Funktionsmodulen in der Ausführung PT ragen um 8 mm über das Gehäuse hinaus.
Ausschnitt im Schaltschrank
Maße [mm]
8200 vector Breite Höhe
E82DV453K4B 320 492
