Mechanische Installation
Grundgeräte mit der Leistung 45 kW
Montage mit Befestigungswinkeln (Standard)
4
33
EDK82EV903 DE/EN/FR 5.1

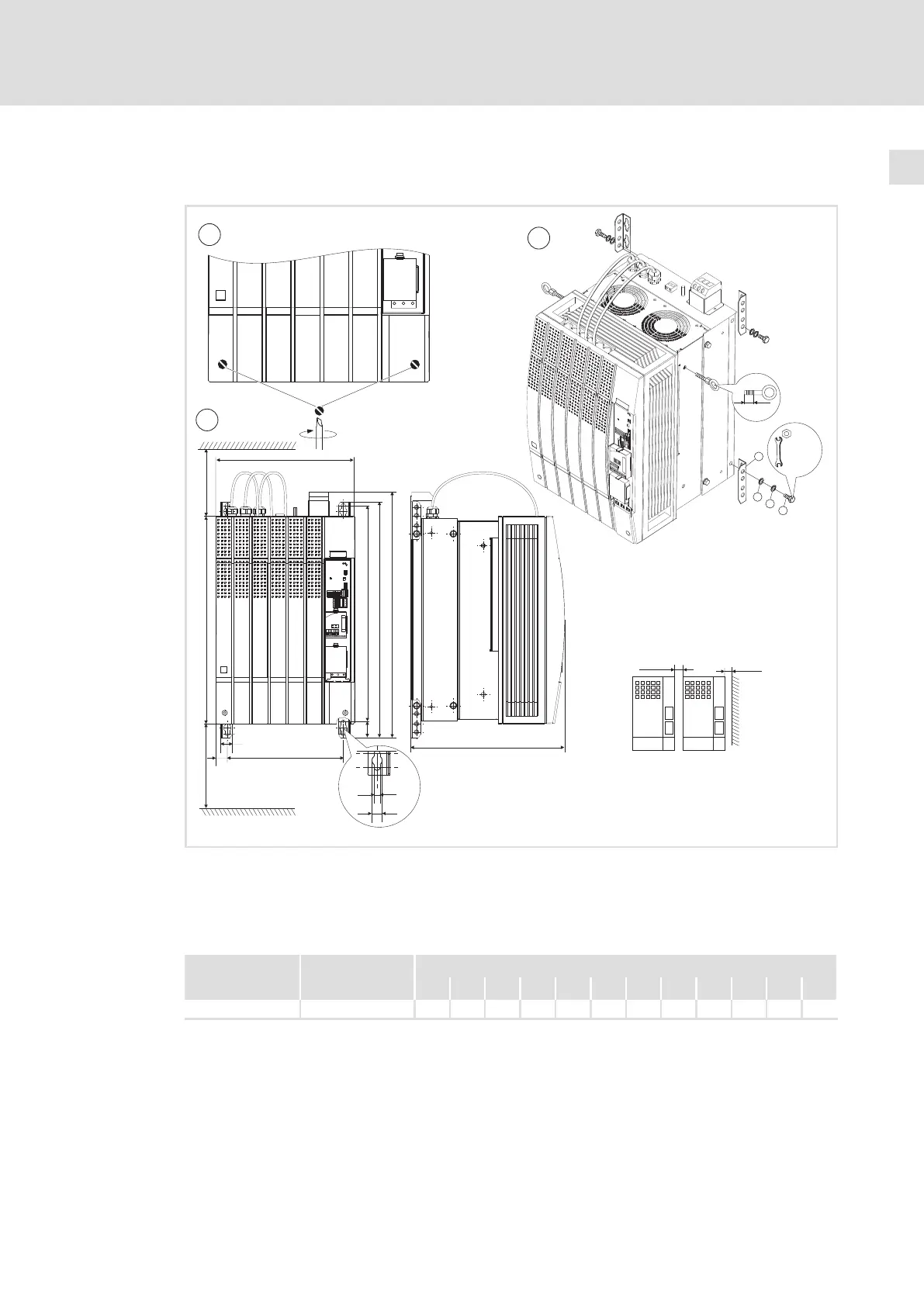

Antriebsregler−Variante "3xx" (mit fertig montiertem Unterbau−Filter)
Für diese Montagevariante benötigen Sie den Antriebsregler Typ E82EVxxxK4B3xx.
2
3
1
³ 150 mm
a
l
b1
³ 100 mm
k
c
c1
m
g
d1
d2
d
b
e
a
M 8
g
f
e
L
M 8
max. 15 mm
0
³ 50 mm
³ 50 mm
18 Nm
159.3 lb-in
8200vec298
Beide Schrauben lösen, um den Gehäusedeckel abnehmen zu können. Den Beipack finden Sie
unter dem Gehäusedeckel.
Montage der Befestigungswinkel
Abmessungen
Antriebsregler mit Abstand anreihen, um ggf. Ringschrauben demontieren zu können.
Maße [mm]
8200 vector integr. Netzfilter
2)
a b b1 c c1 d d1 d2 e
1)
g k m
E82EV453K4B3xx E82ZN45334B230 340 619 510 283 28.5 580 38 532 375 11 28 18
1)
Bei aufgestecktem Funktionsmodul: Montagefreiraum und Kabelbiegeradius beachten. Die Klemmen von
Funktionsmodulen in der Ausführung PT ragen um 8 mm über das Gehäuse hinaus.
2)
Die integrierten Netzfilter sind nur für den Betrieb des Antriebsreglers mit Bemessungsleistung ausgelegt. Andere
Filter mit anderen Abmessungen sind möglich ( 46).
