Elektrische Installation
Grundgeräte im Leistungsbereich 75 ... 90 kW
Netzanschluss
5
57
EDK82EV903 DE/EN/FR 5.1
5.5 Grundgeräte im Leistungsbereich 75 ... 90 kW
5.5.1 Netzanschluss
Stop!
ƒ Antriebsregler nur an zugelassene Netzspannung anschließen
( Technische Daten). Eine höhere Netzspannung zerstört den
Antriebsregler!
ƒ Einige Antriebsregler dürfen nur mit Netzdrossel bzw. Netzfilter betrieben
werden. Diese Forderung kann sich zwischen dem Betrieb mit
Bemessungsleistung und dem Betrieb mit erhöhter Bemessungsleistung
unterscheiden.
ƒ Der Ableitstrom gegen Erde (PE) ist > 3.5 mA.
Nach EN 61800−5−1 ist eine Festinstallation erforderlich. Der PE muss
doppelt ausgeführt sein.
0
L1
L2
L3
N
PE
+UG
-UG
Z1
PE
L1
L2
L3
3/PE AC 400V
T2
T1
L2
L3
L1
3
3
4
L1
L2
L3
+UG
PE
l
3/PE AC 400V
-UG
L1, L2, L3
+UG, -UG
PE
30 Nm
264 lb-in
M10
PE
L1
L2
L3
+UG
PE
l
L1’ L2’ L3’
Gerät / Load
L1 L2 L3 PE
Netz / Line
3/PE AC 400V
Z1
-UG
L1, L2, L3
+UG, -UG
PE
30 Nm
264 lb-in
M10
PE
3
2
T1
T2
2,5 Nm
22.1 lb-in
L1
L2
L3
+UG
PE
l
-UG
L1 L2 L3
3/PE AC 400V
PE
+UG, -UG
PE
M10
30 Nm
264 lb-in
E82EV753K4:
6-12 Nm (53.1-106.2 lb-in)
E82EV903K4:
10-20 Nm (88.5-177 lb-in)
L1, L2,
L3
3
4
1
J>
8200vec290


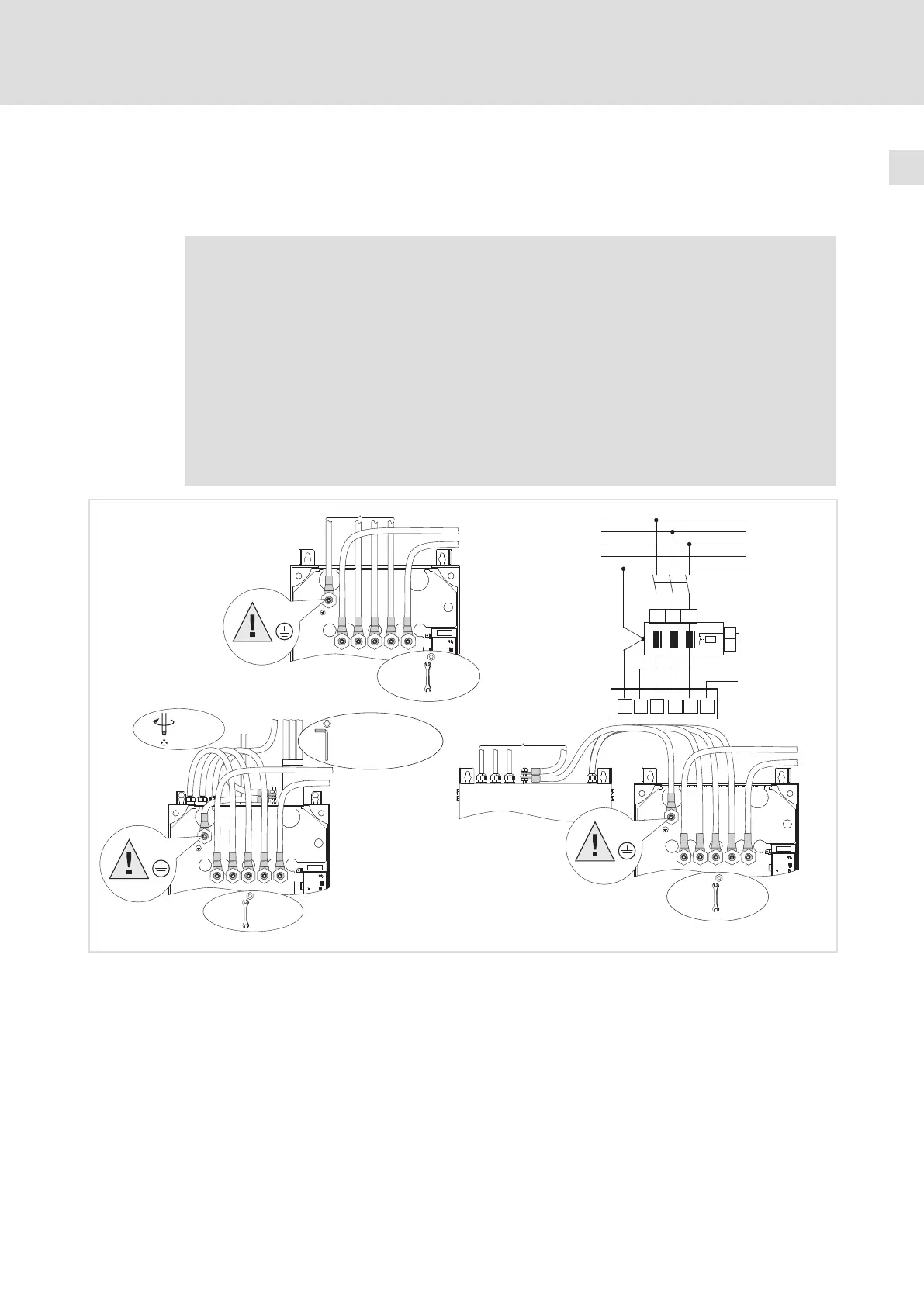

Anschluss bei Netzdrossel
Anschluss bei Unterbau−Netzfilter
Anschluss bei Anbau−Netzfilter
Anschluss Bremseinheit ( Dokumentation zur Bremseinheit)
Anschluss Temperatur−Überwachung für Netzfilter (Thermokontakt)
Z1 Netzdrossel/Netzfilter
