Lenze 8200 vector series Mounting Instructions

Mechanische Installation
Grundgeräte mit der Leistung 55 kW
Umbau der Lüfterbaugruppe bei Durchstoßtechnik
4

38
EDK82EV903 DE/EN/FR 5.1
4.4.3 Umbau der Lüfterbaugruppe bei Durchstoßtechnik
Bei thermisch separierter Montage muss die Lüfterbaugruppe um 180° gedreht werden,
damit der Antriebsregler in den Montageausschnitt passt.
Lüfterbaugruppe abnehmen
9300vec170

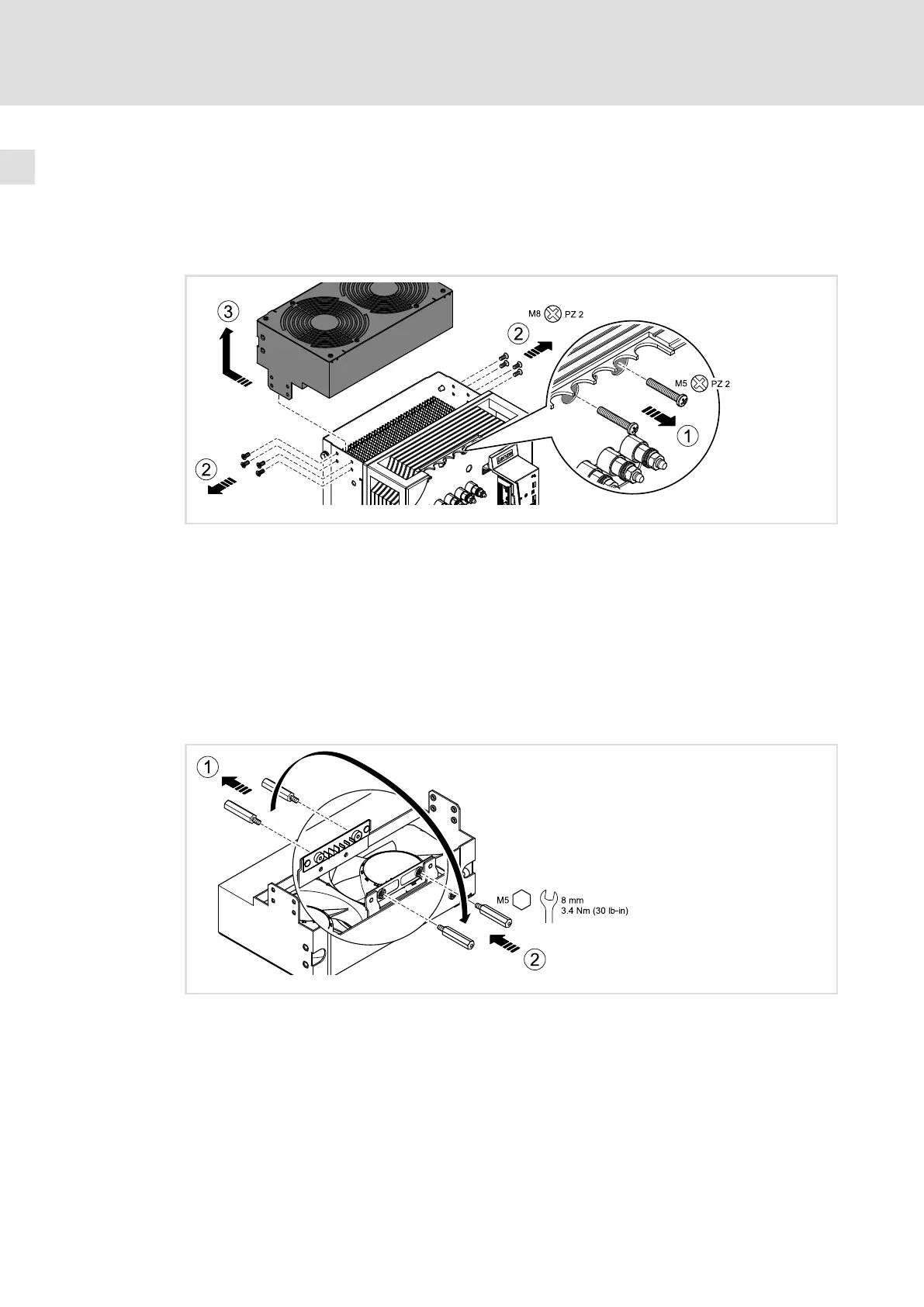

Abb. 4−1 Lüfterbaugruppe vom Antriebsregler abnehmen
1. Beide Schrauben entfernen.
Die Schrauben verbinden die Versorgungsspannung mit den Lüftern.
2. Auf jeder Seite die 4 Schrauben zur Befestigung der Lüfterbaugruppe entfernen.
3. Lüfterbaugruppe zurück ziehen und vorsichtig nach oben abnehmen.
Darauf achten, dass die Gewindehülsen nicht die Gehäusekante berühren. Sie können
abbrechen.
Gewindehülsen an der Lüfterbaugruppe umbauen
9300vec171
Abb. 4−2 Gewindehülsen für die Spannungsversorgung der Lüfter umbauen
1. Gewindehülsen entfernen.
2. Gewindehülsen auf der gegeüberliegenden Seite eindrehen und festschrauben.

Lenze 8200 vector series Specifications

General

Category	DC Drives
Overload capacity	150% for 60 seconds
Protection class	IP20
Mains voltage	380V to 480V AC
Control method	Vector control
Communication options	CANopen
Protection features	Overcurrent, overvoltage, undervoltage, overtemperature, short circuit
Humidity	≤ 95% relative humidity, non-condensing
Series	8200 vector
