Lenze 8200 vector series Mounting Instructions

Mechanische Installation
Grundgeräte mit der Leistung 55 kW
Umbau der Lüfterbaugruppe bei Durchstoßtechnik
4

39
EDK82EV903 DE/EN/FR 5.1

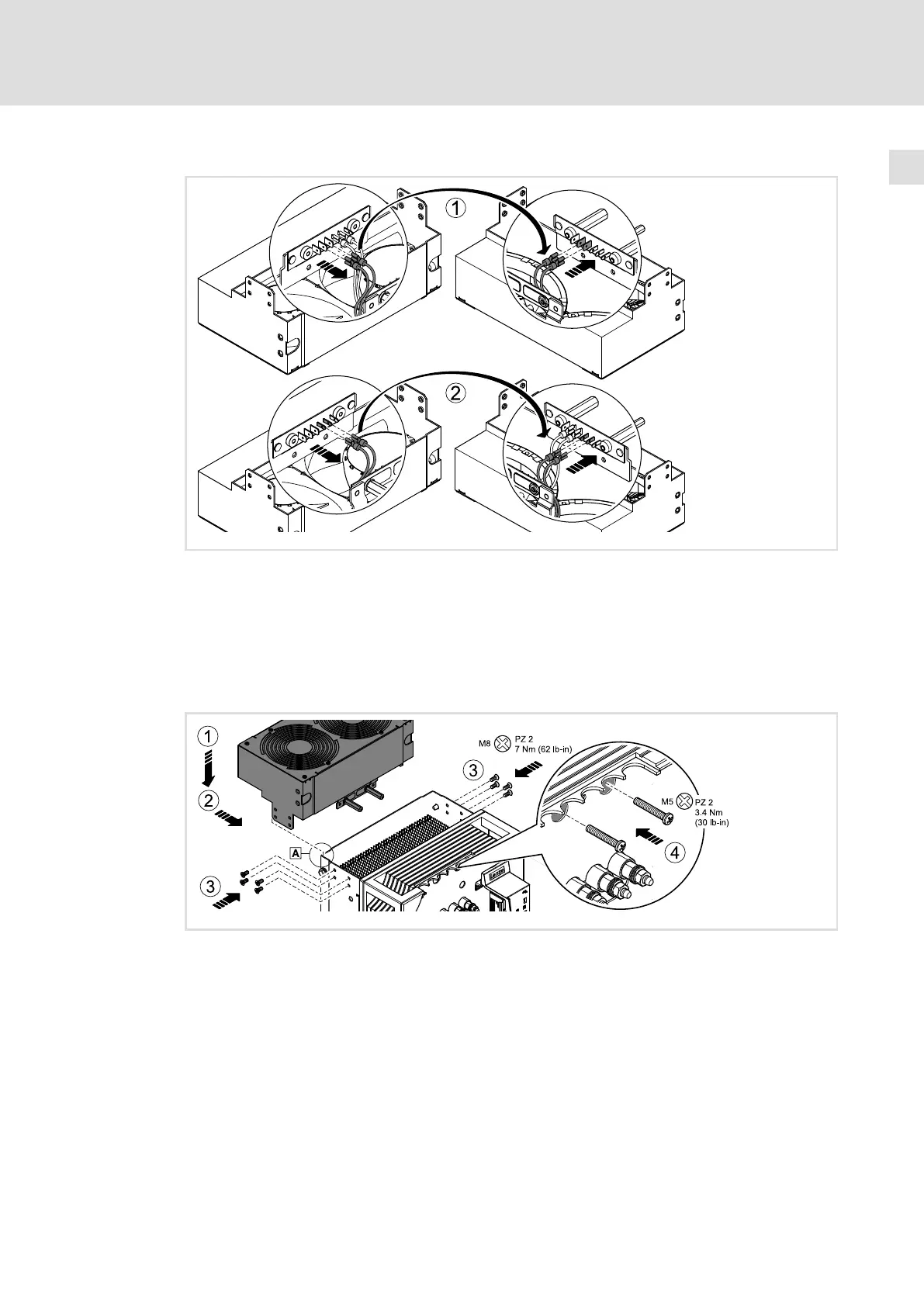

Lüfter−Anschlussleitung an der Lüfterbaugruppe umstecken
9300vec173
Abb. 4−3 Lüfter−Anschlussleitung für die Spannungsversorgung umstecken
1. Kabelschuhe der beiden roten Anschlussleitungen abziehen und auf der diagonal
gegenüberliegenden Seite wieder aufstecken.
2. Kabelschuhe der beiden blauen Anschlussleitungen abziehen und auf der diagonal
gegenüberliegenden Seite wieder aufstecken.
Lüfterbaugruppe um 180° gedreht einbauen
9300vec172
Abb. 4−4 Lüfterbaugrupe an den Antriebsregler montieren
1. Lüfterbaugruppe auf den Antriebsregler setzen. Dabei die Laschen hinten in die
Bodenwanne einsetzen .
Darauf achten, dass die Gewindehülsen nicht die Gehäusekante berühren. Sie können
abbrechen.
2. Die Lüfterbaugruppe nach vorne schieben.
3. Auf jeder Seite die 4 Schrauben zur Befestigung der Lüfterbaugruppe eindrehen und
festziehen.
4. Die beiden Schrauben für die Spannungsversorgung eindrehen und festziehen.

Lenze 8200 vector series Specifications

General

Category	DC Drives
Overload capacity	150% for 60 seconds
Protection class	IP20
Mains voltage	380V to 480V AC
Control method	Vector control
Communication options	CANopen
Protection features	Overcurrent, overvoltage, undervoltage, overtemperature, short circuit
Humidity	≤ 95% relative humidity, non-condensing
Series	8200 vector
