Lenze 8200 vector series Mounting Instructions

Mechanische Installation
Grundgeräte im Leistungsbereich 15 ... 30 kW
Montage thermisch separiert (Durchstoßtechnik)
4

28
EDK82EV903 DE/EN/FR 5.1

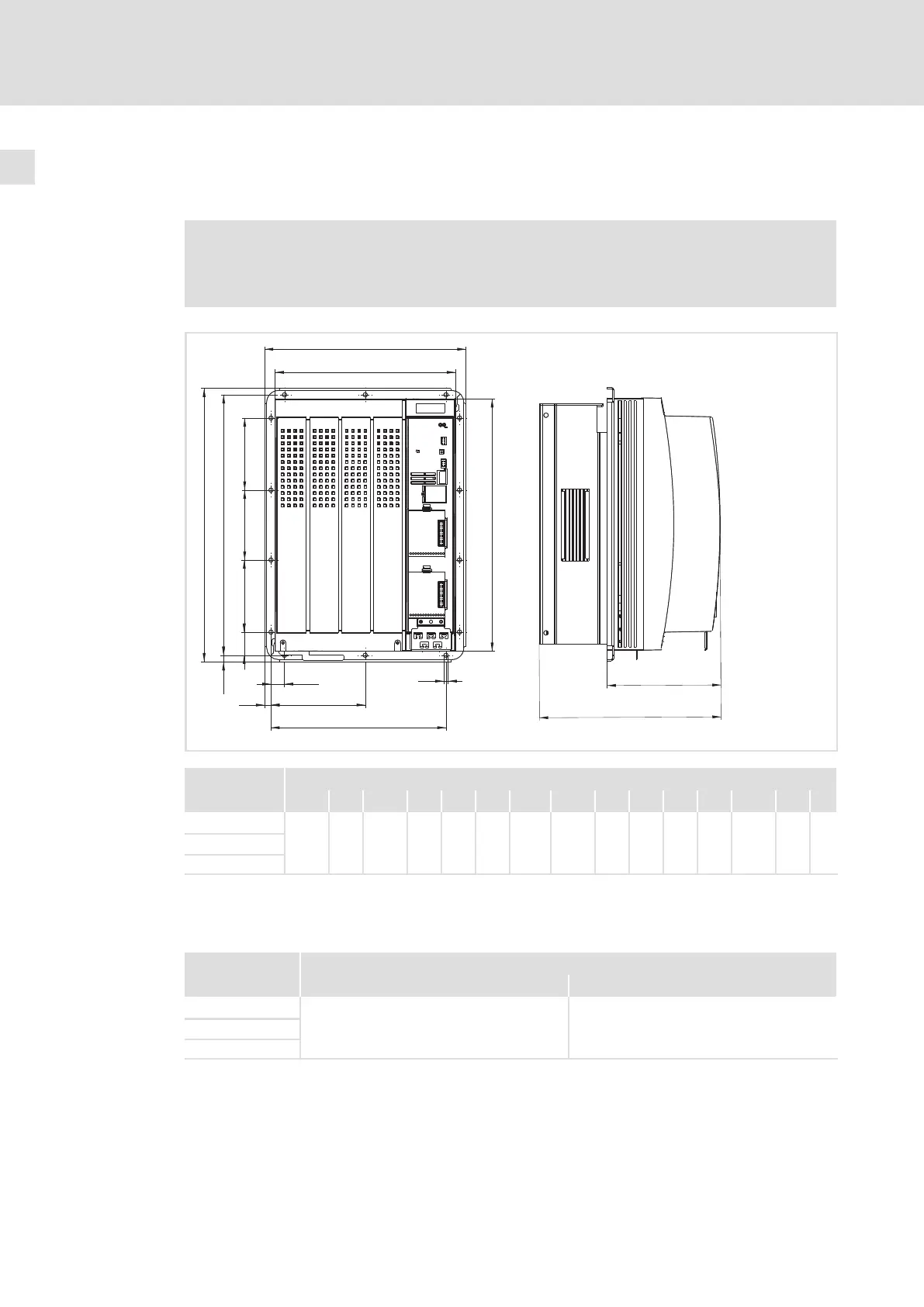

4.2.2 Montage thermisch separiert (Durchstoßtechnik)
Für diese Montagevariante benötigen Sie den Antriebsregler Typ E82DV...
 Hinweis!
Lesen Sie vor der Montage des Antriebsreglers die Dokumentation zu
netzseitig vorgeschalteten Komponenten (Netzdrossel, Filter).
h
c1
c2
c3
h
d1
d2
d3
d2
d
b
a1
a
g
b1
e1
e
8200vec304
Maße [mm]
8200 vector a a1 b b1 c1 c2 c3 d d1 d2 d3 e
1)
e1
1)
g h
E82DV153K4B
279.5
250 379.5 350 19 131 243 361.5 32 100 97 250 159.5 6 9
E82DV223K4B
E82DV303K4B
1)
Bei aufgestecktem Funktionsmodul: Montagefreiraum und Kabelbiegeradius beachten. Die Klemmen von
Funktionsmodulen in der Ausführung PT ragen um 8 mm über das Gehäuse hinaus.
Ausschnitt im Schaltschrank
Maße [mm]
8200 vector Breite Höhe
E82DV153K4B
236
336
E82DV223K4B
E82DV303K4B

Lenze 8200 vector series Specifications

General

Category	DC Drives
Overload capacity	150% for 60 seconds
Protection class	IP20
Mains voltage	380V to 480V AC
Control method	Vector control
Communication options	CANopen
Protection features	Overcurrent, overvoltage, undervoltage, overtemperature, short circuit
Humidity	≤ 95% relative humidity, non-condensing
Series	8200 vector
