Mechanische Installation
Grundgeräte im Leistungsbereich 15 ... 30 kW

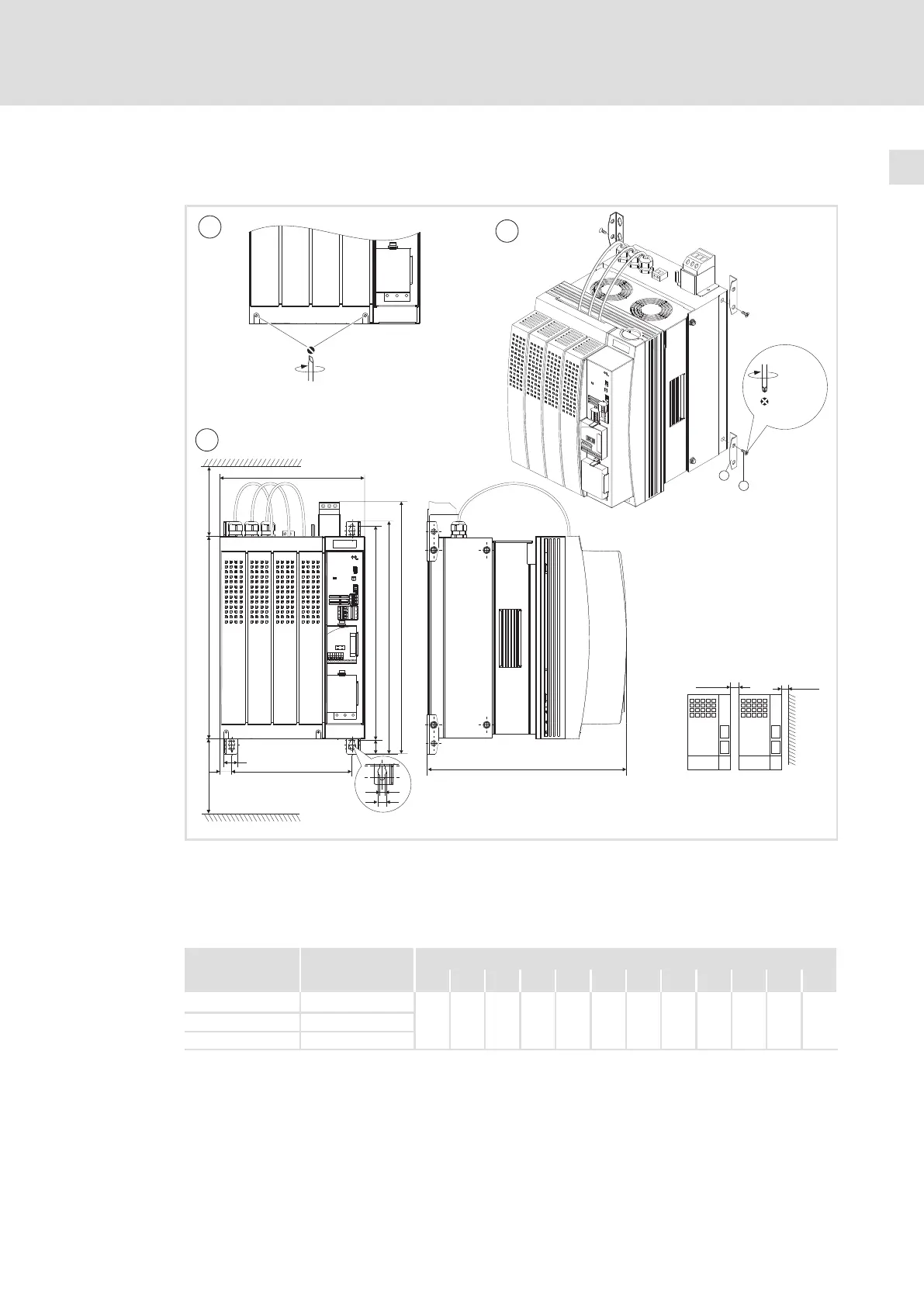

Montage mit Befestigungswinkeln (Standard)
4
27
EDK82EV903 DE/EN/FR 5.1
Antriebsregler−Variante "3xx" (mit fertig montiertem Unterbau−Filter)
Für diese Montagevariante benötigen Sie den Antriebsregler Typ E82EVxxxK4B3xx.
2
3
1
m
g
³ 150 mm
c
k
c1
b1
³ 100 mm
d1
d2
d
a
l
e
b
a
3 Nm
26.5 lb-in
h
l
0
³ 50 mm
³ 50 mm
8200vec293
Beide Schrauben lösen, um den Gehäusedeckel abnehmen zu können. Den Beipack finden Sie
unter dem Gehäusedeckel.
Montage der Befestigungswinkel
Abmessungen
Antriebsregler mit Abstand anreihen, um ggf. Ringschrauben demontieren zu können.
Maße [mm]
8200 vector integr. Netzfilter
2)
a b b1 c c1 d d1 d2 e
1)
g k m
E82EV153K4B3xx E82ZN22334B230
250 456 350 206 22 402 24 370 340 6.5 24 11
E82EV223K4B3xx E82ZN22334B230
E82EV303K4B3xx E82ZN30334B230
1)
Bei aufgestecktem Funktionsmodul: Montagefreiraum und Kabelbiegeradius beachten. Die Klemmen von
Funktionsmodulen in der Ausführung PT ragen um 8 mm über das Gehäuse hinaus.
2)
Die integrierten Netzfilter sind nur für den Betrieb des Antriebsreglers mit Bemessungsleistung ausgelegt. Andere
Filter mit anderen Abmessungen sind möglich ( 46).
