Détection et élimination des anomalies de fonctionnement
Détection des défauts
Affichage d’état via les LED sur le variateur de vitesse
8

277
EDK82EV903 DE/EN/FR 5.1
8 Détection et élimination des anomalies de fonctionnement
8.1 Détection des défauts
Détection d’une anomalie de fonctionnement
Les LED sur le variateur ou les informations d’état sur le clavier de commande permettent
de détecter rapidement l’apparition d’une anomalie de fonctionnement.
Analyse des erreurs
Le diagnostic des erreurs s’effectue à l’aide de l’historique. La liste "Messages d’erreur"
vous indique comment éliminer le défaut. ( 280)

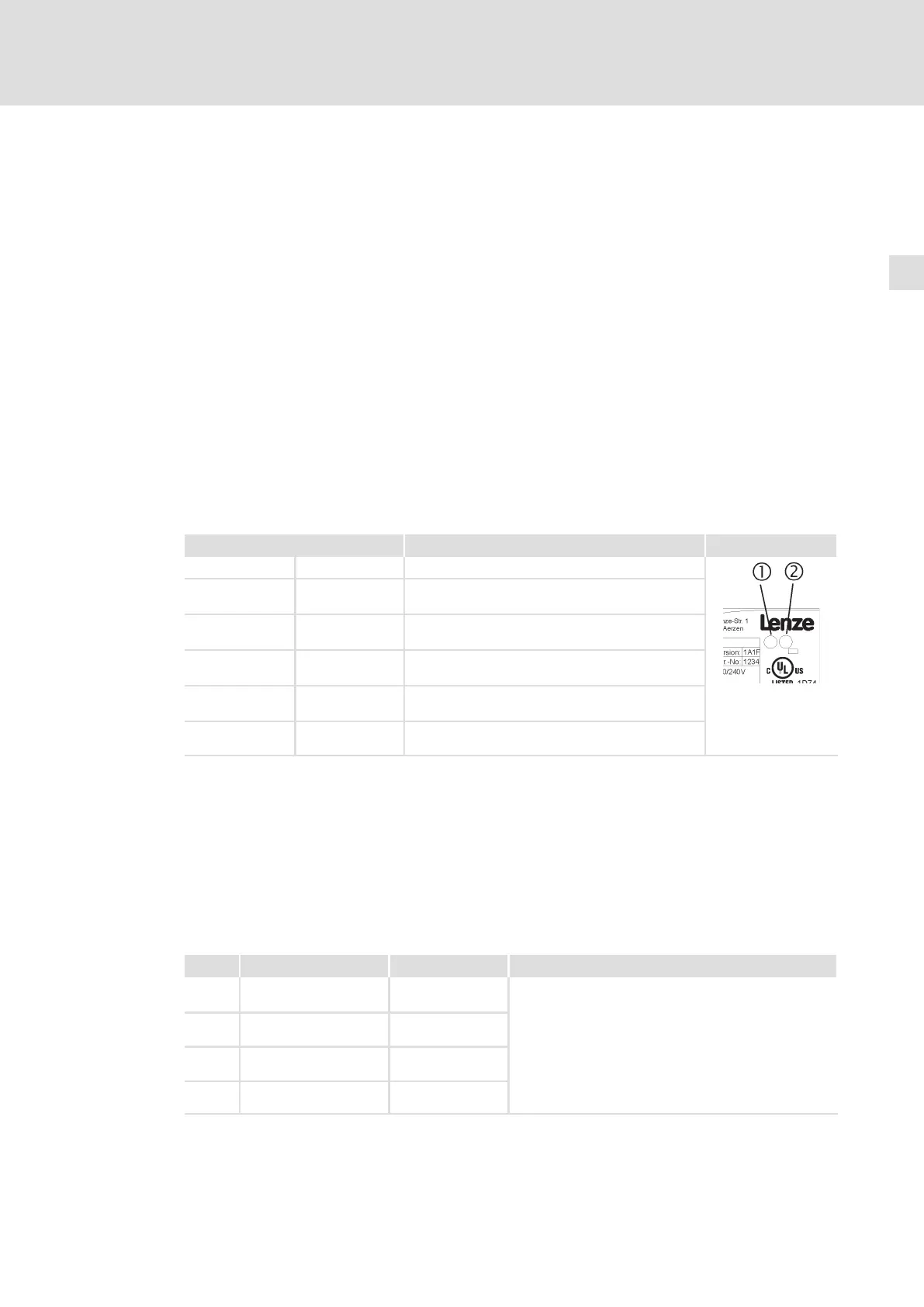

8.1.1 Affichage d’état via les LED sur le variateur de vitesse
Pendant le fonctionnement, l’état de fonctionnement du variateur est affiché au moyen
de deux diodes lumineuses.
LED rouge  LED verte Etat de fonctionnement
Off On Variateur débloqué
On On Tension réseau appliquée et démarrage
automatique bloqué
Off Clignote
lentement
Variateur bloqué
Off Clignote
rapidement
Identification des paramètres moteur en cours
Clignote
rapidement
Off Sous−tension ou surtension
Clignote
lentement
Off Défaut activé, contrôle en C0161
8.1.2 Analyse des anomalies de fonctionnement à l’aide de l’historique
Visualisation des anomalies de fonctionnement
L’historique permet de visualiser les anomalies de fonctionnement. Les messages d’erreur
sont sauvegardés dans 4 emplacements−mémoire selon leur ordre d’apparition. Le
contenu des emplacements−mémoire peut être appelé via des codes.
Structure de l’historique
Code Emplacement−mémoire Entrée Remarque
C0161
Emplacement−mémoire
1
Erreur activée
Lorsque l’erreur est désactivée ou a été acquitée :
l Les contenus des emplacements 1 à 3 sont déplacés
dans l’emplacement immédiatement supérieur.
l Le contenu de l’emplacement 4 est supprimé de
l’historique et ne peut plus être consulté.
l Le contenu de l’emplacement−mémoire 1 est effacé
(= paucune erreur activée).
C0162
Emplacement−mémoire
2
Dernière erreur
C0163
Emplacement−mémoire
3
Avant−dernière
erreur
C0164
Emplacement−mémoire
4
Antepénultième
erreur
