Installation mécanique
Appareils de base pour la plage de puissance de 15 ... 30 kW

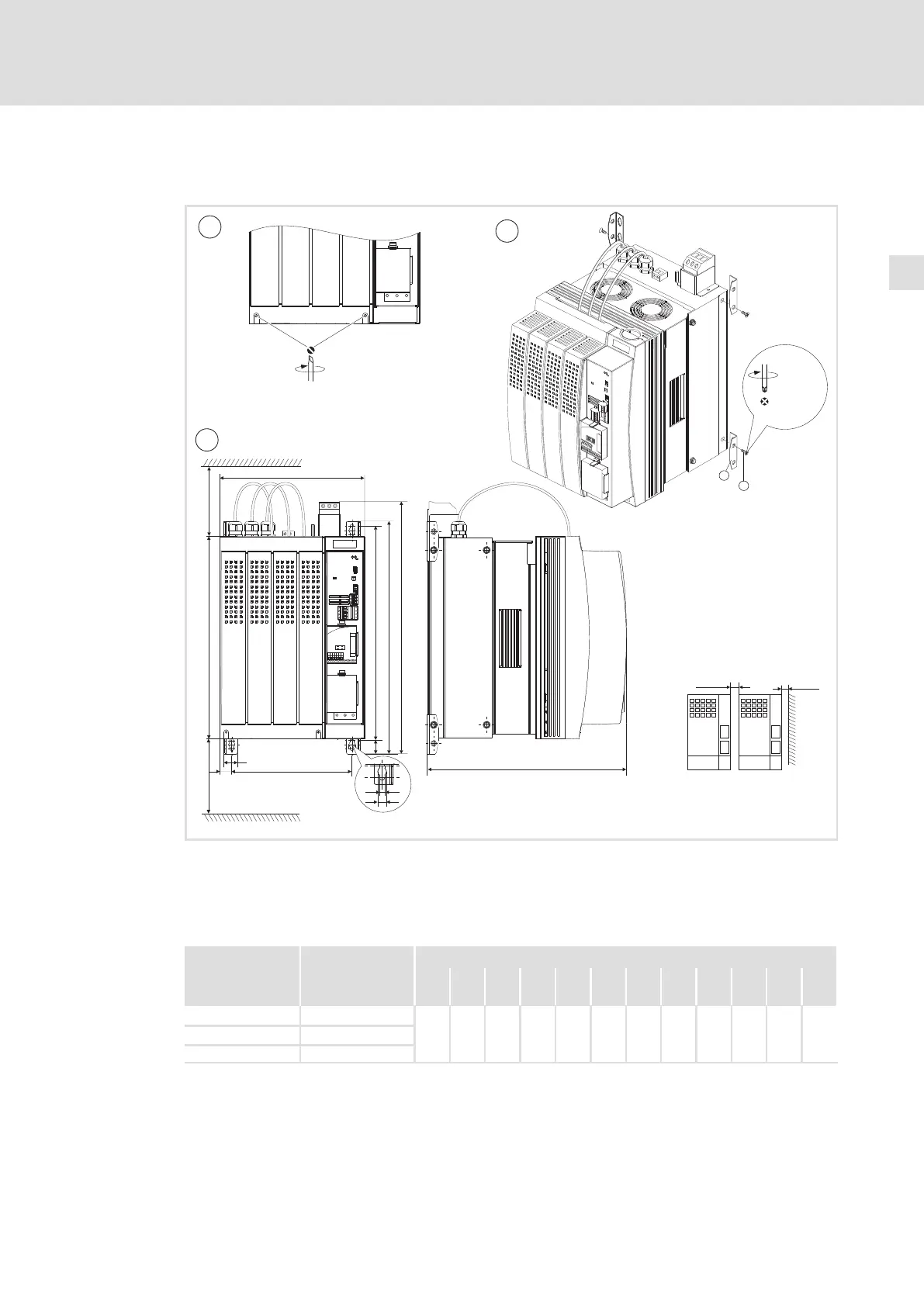

Montage avec équerres de fixation (montage standard)
4
213
EDK82EV903 DE/EN/FR 5.1
Variante de variateur "3xx" (avec filtre montage arrière entièrement monté)
Pour cette variante de montage, utiliser le variateur de vitesse de type E82EVxxxK4B3xx.
2
3
1
m
g
³ 150 mm
c
k
c1
b1
³ 100 mm
d1
d2
d
a
l
e
b
a
3 Nm
26.5 lb-in
h
l
0
³ 50 mm
³ 50 mm
8200vec293
Desserrer les deux vis afin d’enlever le couvercle. Le kit de montage se trouve sous le couvercle.
Montage des équerres de fixation
Encombrements
Lors de la juxtaposition des appareils, prévoir un espace afin de pouvoir démonter, le cas
échéant, les boulons à oeillet.
Cotes [mm]
8200 vector Filtre réseau
intégré
2)
a b b1 c c1 d d1 d2 e
1)
g k m
E82EV153K4B3xx E82ZN22334B230
250 456 350 206 22 402 24 370 340 6.5 24 11
E82EV223K4B3xx E82ZN22334B230
E82EV303K4B3xx E82ZN30334B230
1)
Avec module de fonction enfiché : tenir compte de l’espace de montage et du rayon de courbure du câble. Dans la
version PT, les bornes des modules de fonction dépassent le boîtier de 8 mm.
2)
Les filtres réseau intégrés sont exclusivement dimensionnés pour le fonctionnement des variateurs de vitesse avec
puissance assignée. D’autres filtres avec encombrements différents sont possibles (
232).
