Installation mécanique
Appareils de base pour la plage de puissance de 75 ... 90 kW

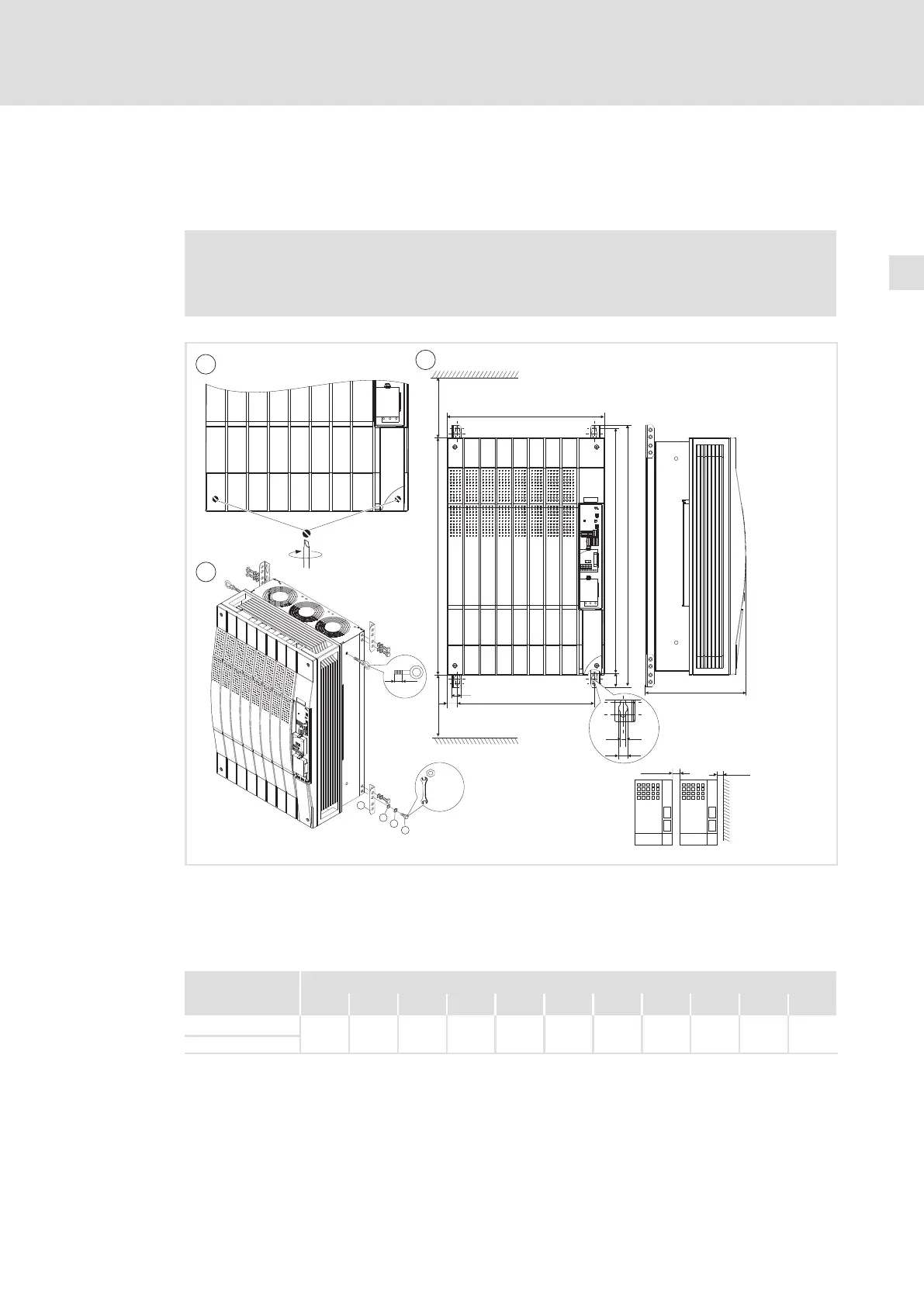

Montage avec équerres de fixation (montage standard)
4
227
EDK82EV903 DE/EN/FR 5.1
Variante de variateur "2xx" (sans filtre montage arrière entièrement monté)
Pour cette variante de montage, utiliser le variateur de vitesse de type E82EVxxxK4B2xx.
Remarque importante !
Lire la documentation relative aux composants connectés en aval côté réseau
(self réseau, filtre) avant de procéder au montage du variateur.
2
3
1
³ 100 mm
a
c
e
k
b1
d2
d1
d
³ 100mm
l
L
e
m
g
M 8
max. 15 mm
M 8
f
g
a
18 Nm
159.3 lb-in
0
³ 50 mm
³ 50 mm
c1
8200vec273
Desserrer les deux vis afin d’enlever le couvercle. Le kit de montage se trouve sous le couvercle.
Montage des équerres de fixation
Encombrements
Lors de la juxtaposition des appareils, prévoir un espace afin de pouvoir démonter, le cas
échéant, les boulons à oeillet.
Cotes [mm]
8200 vector a b1 c c1 d d1 d2 e
1)
g k m
E82EV753K4B2xx
450
680 393 28.5 750 38 702 285 11 28 18
E82EV903K4B2xx
1)
Avec module de fonction enfiché : tenir compte de l’espace de montage et du rayon de courbure du câble. Dans la
version PT, les bornes des modules de fonction dépassent le boîtier de 8 mm.
