Lenze 8200 vector series Mounting Instructions

Installation électrique
Câblage

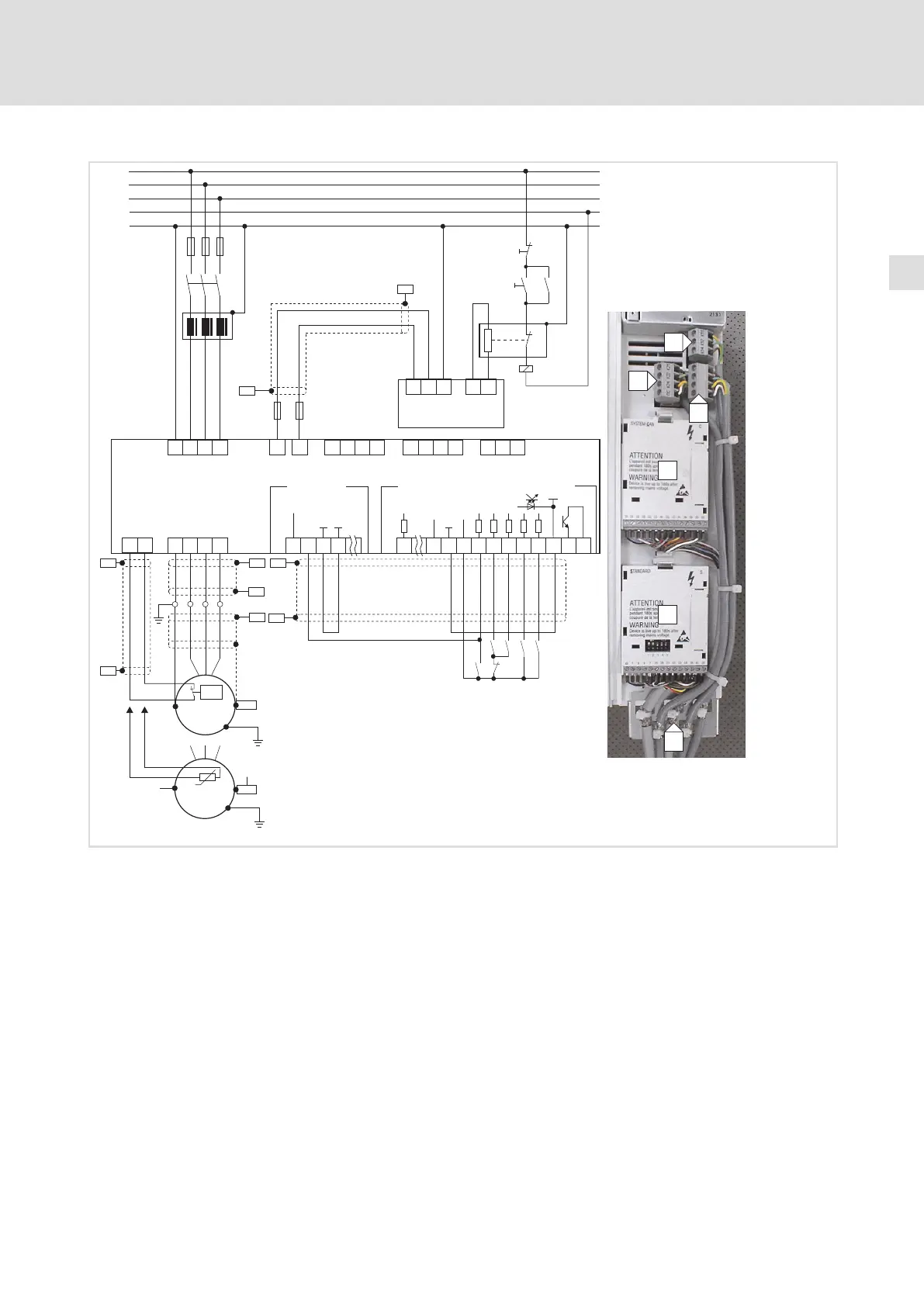

Câblage conforme CEM
5

235
EDK82EV903 DE/EN/FR 5.1
8200 vector
(15kW … 90kW)
K1
L1
L2
L3
N
PE
F1…F3
+UG -UG
FIF I
39 7
+20V
2820X3
GND2 GND1
62 9 7 20 28
E1 E2
E3
E4
39
A1
59
E82ZAFCS010E82ZAFx
FIF II
+20V
+5V
X3
GND1
GND2
PE
PE
M
3~
M
3~
PTC
PE
PES
Z1
PE
L1 L2
L3
PE
UV
W
T1
T2
J>
PES
PES
PES
PES
PES
PES
PES
PES
-UG +UG
PE
RB1 RB2
9352
S2
S1
K1
K1
Z3
Z2
PES
PES
K21
K22 K24
nc
34
33 K32
K31
K11
K12 K14
K2 K
SR
K1
RFR
F4 F5
JRB
RB
D
A
B
C
E
F
8200vec264
F1
...
F5
Protection par fusible
K1
Contacteur réseau
PES
Raccordement de blindage HF via une connexion à PE par une surface importante
Z1
Filtre/self réseau
Z2
Résistance de freinage
Z3
Hacheur de freinage

Raccordement de la sortie relais K1

Raccordement de la sortie relais K2

Raccordement du relais KSR Absence sûre de couple" (variante Bx4x uniquement)

Module de fonction bus de terrain sur FIF I

Module de fonction E/S standard sur FIF II

Reprise de blindage pour câbles de commande (fixer le blindage sur la tôle à l’aide de
serre−câbles)

Lenze 8200 vector series Specifications

General

Category	DC Drives
Overload capacity	150% for 60 seconds
Protection class	IP20
Mains voltage	380V to 480V AC
Control method	Vector control
Communication options	CANopen
Protection features	Overcurrent, overvoltage, undervoltage, overtemperature, short circuit
Humidity	≤ 95% relative humidity, non-condensing
Series	8200 vector
