Lenze 8200 vector series Mounting Instructions

Installation électrique
Raccordement sortie relais K
SR
5

252
EDK82EV903 DE/EN/FR 5.1
 Danger !
Danger de mort lié à une installation non conforme à la fonction
Une installation non conforme à la fonction du système de sécurité peut
entraîner un démarrage non contrôlé des entraînements.
Risques encourus :
ƒ Mort, blessures graves ou dommages corporels en cas de démarrage
incontrôlé des entraînements.
Mesures de protection :
ƒ Blinder impérativement les câbles de commande raccordés au module FIF
afin de réduire au minimum les perturbations radioélectriques.
ƒ Appliquer une surface de contact importante entre le blindage et la tôle
CEM.

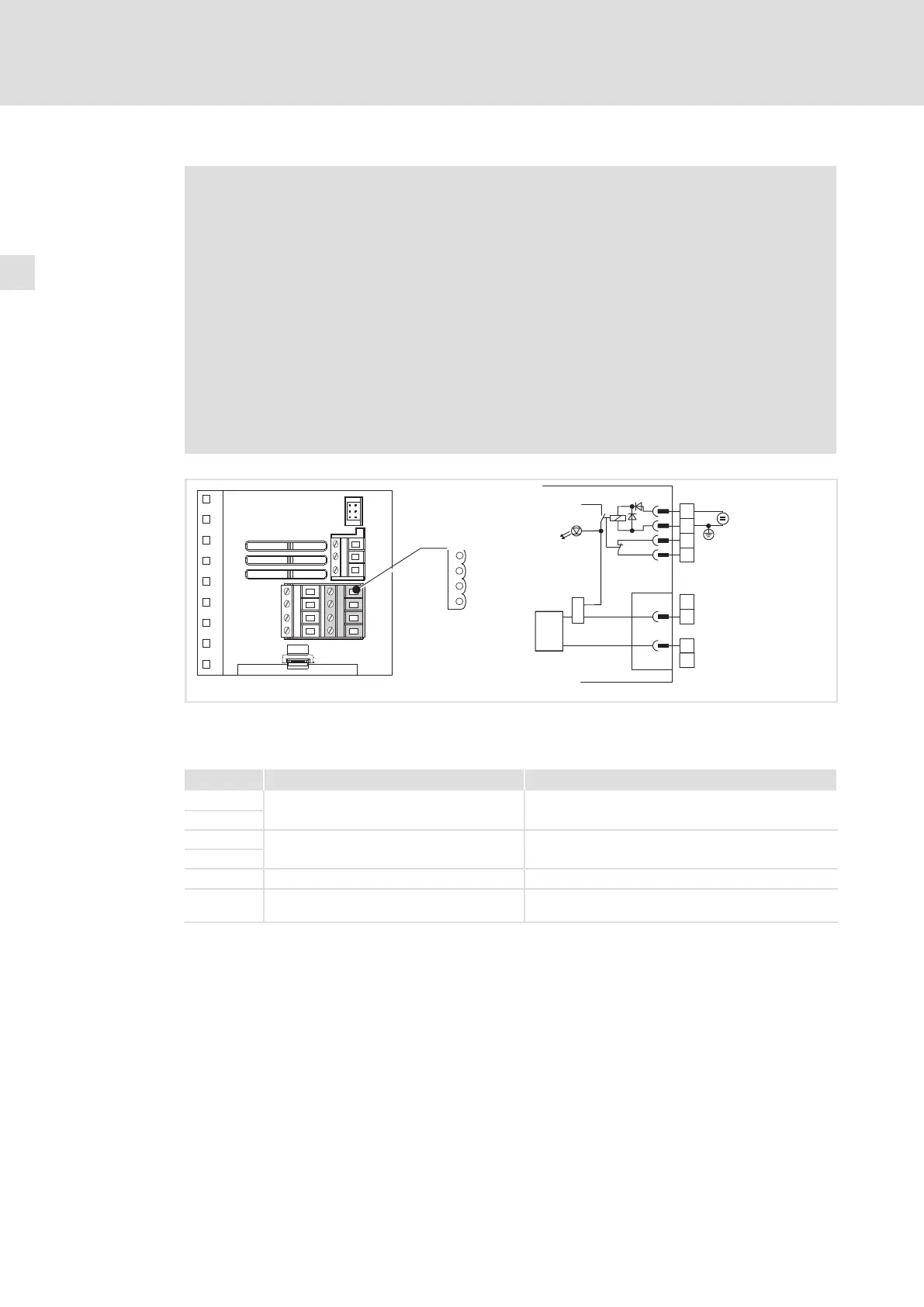

K
SR
K32
K31
33
34
K
SR
IGBT
+5 V
+
34
28
33
Ax
X3.1
Z1
8200 vector
K32K31
DC +24 V
&
µC
......
...
CINH
8200vec266
Z1 E/S standard ou E/S application
CINH Blocage variateur
IGBT Étage de puissance
Fonction Position relais commutée
X3.1/34
Pilotage du relais de sécurité K
SR
X3.1/33
X3.1/K32
Contact d’information d’état K
SR
Ouvert
X3.1/K31
28 Entrée pour blocage variateur (CINH)
Ax Sortie numérique pour information d’état
"blocage variateur" (option)
