Lenze 8200 vector series Mounting Instructions

Mechanische Installation
Grundgeräte im Leistungsbereich 15 ... 30 kW
Montage in "Cold Plate"−Technik
4

30
EDK82EV903 DE/EN/FR 5.1
 Hinweis!
Lesen Sie vor der Montage des Antriebsreglers die Dokumentation zu
netzseitig vorgeschalteten Komponenten (Netzdrossel, Filter).

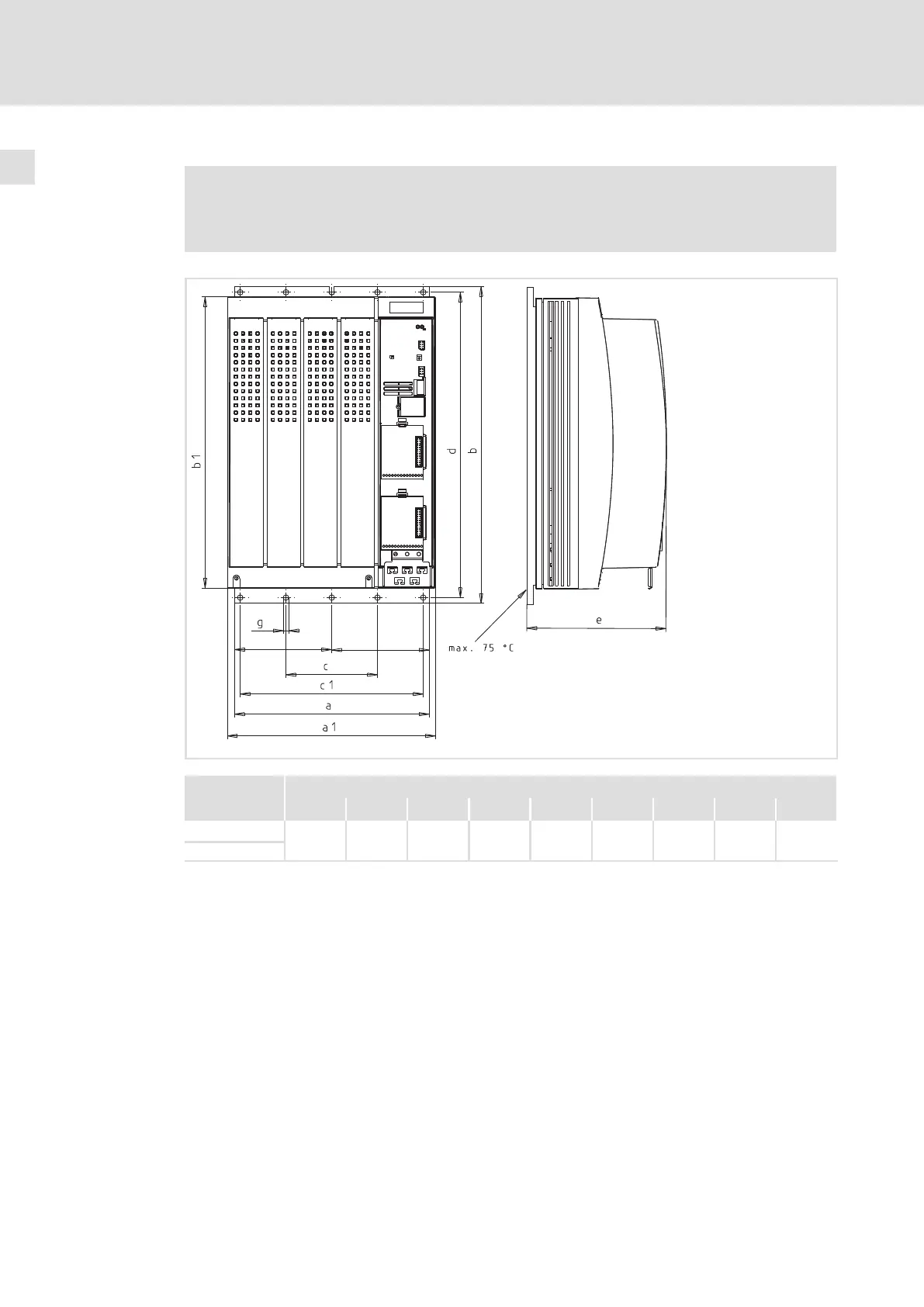

8200vec301
Maße [mm]
8200 vector a a1 b b1 c c1 d e
1)
g
E82CV153K4B
234
250 381 350 110 220 367 171 6.5
E82CV223K4B
1)
Bei aufgestecktem Funktionsmodul: Montagefreiraum und Kabelbiegeradius beachten. Die Klemmen von
Funktionsmodulen in der Ausführung PT ragen um 8 mm über das Gehäuse hinaus.
Montage
Tragen Sie vor dem Verschrauben von Kühler und Kühlplatte des Antriebsreglers Wärme-
leitpaste auf, damit der Wärmeübergangswiderstand möglichst gering ist.
1. Kontaktfläche von Kühler und Kühlplatte mit Spiritus säubern.
2. Wärmeleitpaste mit Spachtel oder Pinsel dünn auftragen.
– Die Wärmeleitpaste im Beipack reicht aus für eine Fläche von ca. 1000 cm
2
.
3. Antriebsregler auf den Kühler montieren.

Lenze 8200 vector series Specifications

General

Category	DC Drives
Overload capacity	150% for 60 seconds
Protection class	IP20
Mains voltage	380V to 480V AC
Control method	Vector control
Communication options	CANopen
Protection features	Overcurrent, overvoltage, undervoltage, overtemperature, short circuit
Humidity	≤ 95% relative humidity, non-condensing
Series	8200 vector
