Erweiterungen für die Automation
Module
Funktionsmodule montieren und demontieren
6
70
EDK82EV903 DE/EN/FR 5.1

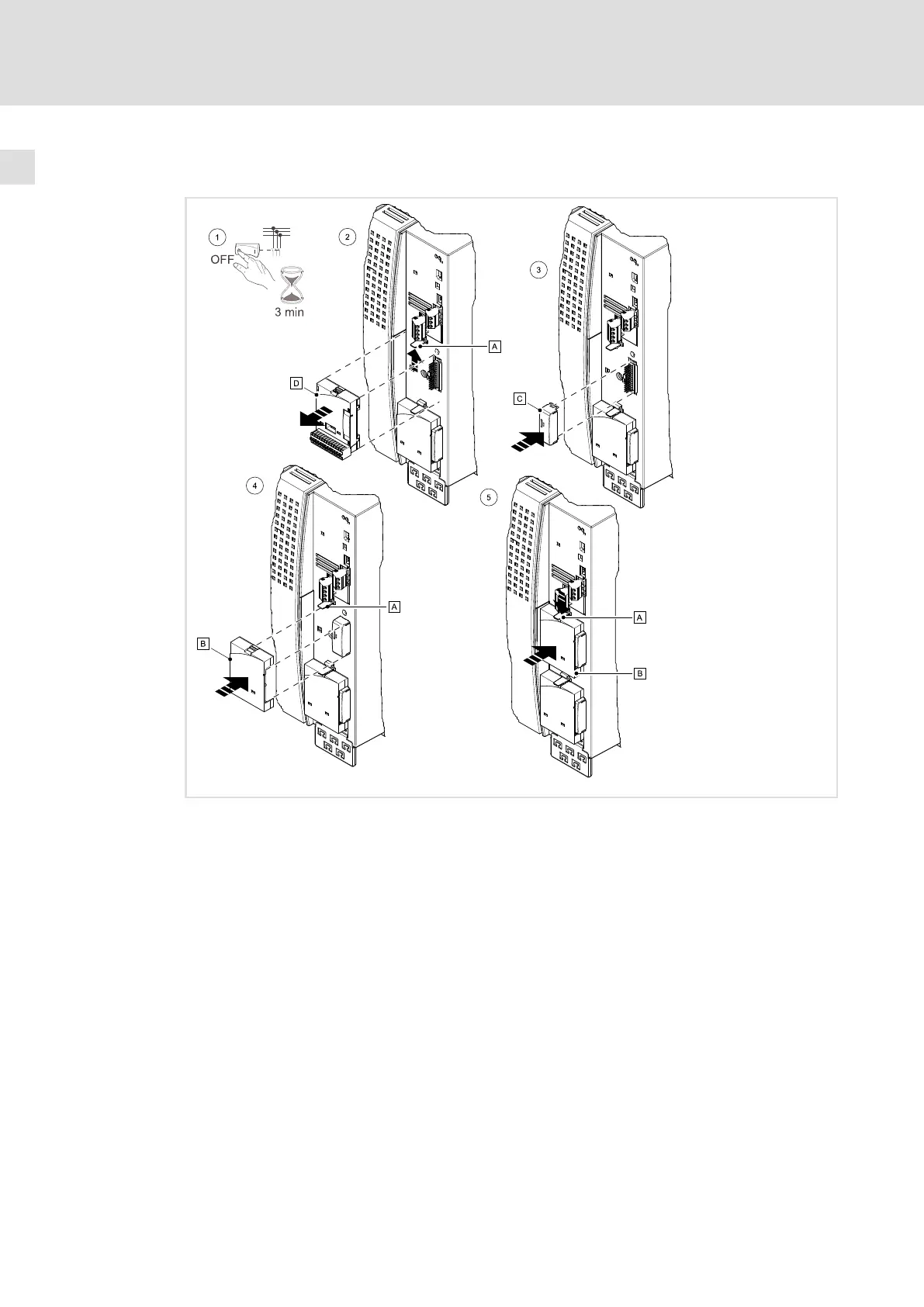

Demontage
8200vec622
Die folgenden Arbeitsschritte gelten sowohl für die Schnittstelle FIF I (oben) als auch für die
Schnittstelle FIF II (unten).
1. Antriebsregler vom Netz trennen und mindestens 3 Minuten warten!
2. Lasche vorsichtig nach oben drücken und Funktionsmodul abziehen.
3. FIF−Abdeckkappe auf die Klemmen der Schnittstelle stecken.
Achten Sie darauf, dass die Stifte der FIF−Schnittstelle korrekt in den Buchsen der
FIF−Abdeckkappe stecken und nicht verbogen werden.
Ohne FIF−Abdeckkappe ist der Regler gesperrt.
4. Blindkappe aufstecken.
5. Blindkappe andrücken bis die Lasche einrastet.
Wenn kein Funktionsmodul gesteckt ist, darf der Antriebsregler ohne
FIF−Abdeckkappe und Blindkappe nicht in Betrieb genommen werden
(gefährliche elektrische Spannungen an der FIF−Schnittstelle).
