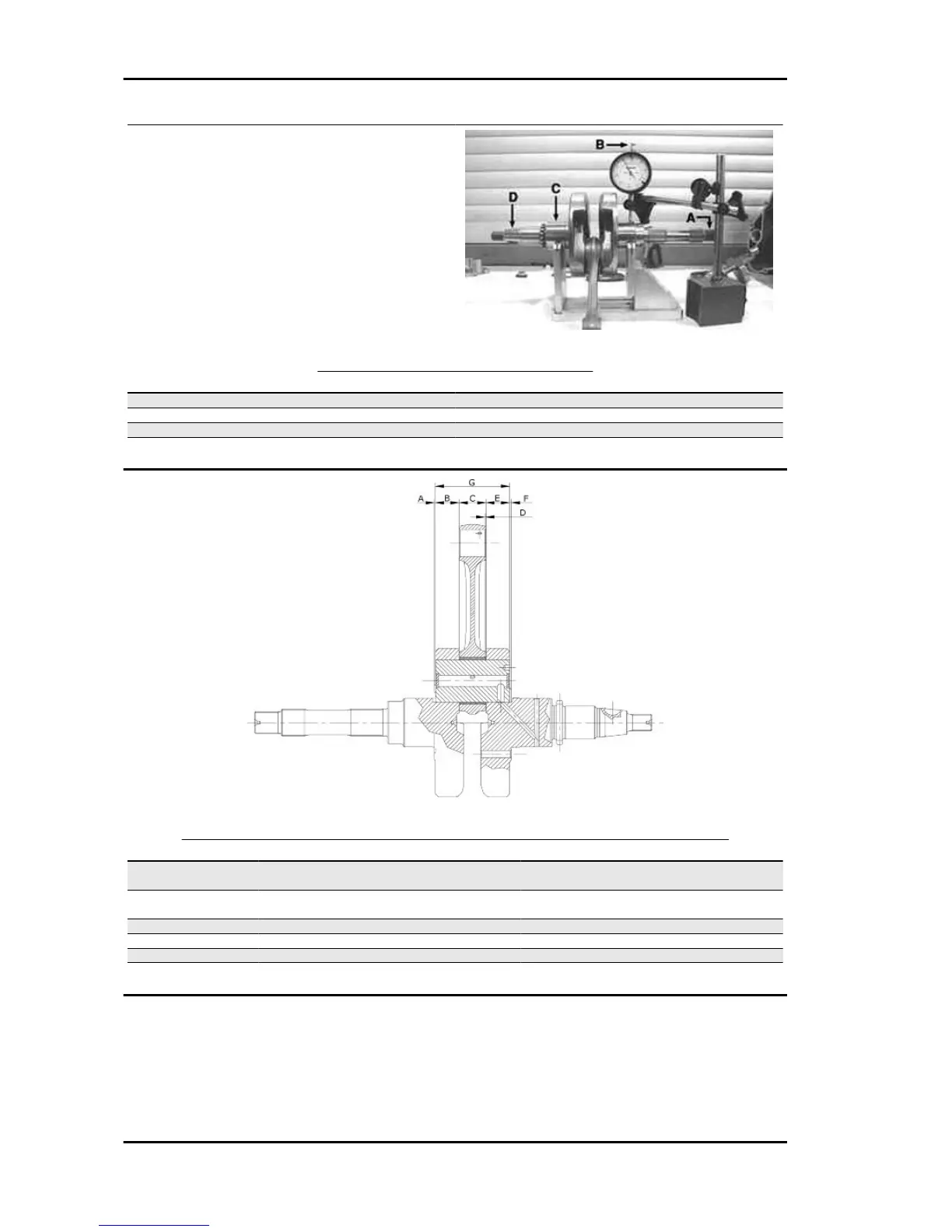

Crankshaft alignment
Specific tooling
020335Y Magnetic mounting for dial gauge
MAX. ADMISSIBLE DISPLACEMENT
Specification Desc./Quantity
A = 0.15 mm
B = 0.010 mm
C = 0.010 mm
D = 0.10 mm
AXIAL CLEARANCE BETWEEN CRANKSHAFT AND CONNECTING ROD
Name
Description Dimensions Initials Quantity
Transmission-side
shoulder
0.8 ± 0.025 A D= 0.20 - 0.40
Transmission-side half-
shaft
19.6 + 0.050 B D= 0.20 - 0.40
Connecting rod 22 0.10-0.15 C D= 0.20 - 0.40
Flywheel-side shoulder 13 ± 0.025 F D= 0.20 - 0.40
Flywheel-side half-shaft 19.6 +0.050 E D= 0.20 - 0.40
Complete drive shaft 63.5+0.1-0.05 G D= 0.20 - 0.40
