RIDGID 535M - Specificaties; Standaarduitrusting

Standaarduitrusting
Zie de RIDGID-catalogus voor meer informatie over
de apparatuur die kan worden geleverd, inclusief de
overeenkomstige machinecatalogusnummers.
Het serienummerplaatje van de draadsnijmachine bevindt
zich op de machinekap achteraan. De laatste 4 cijfers
verwijzen naar de maand en het jaar van de productie.
Model 535 Machines met handbediende klauwplaat
Model 535 Machines met automatische
klauwplaat
Pijpdraadsnijcapaciteit ⁄ tot 2 inch (3 tot 50 mm) nominale pijpdiameter
Boutdraadsnijcapaciteit ¼ tot 2 inch (6 tot 50 mm) effectieve boutmateriaaldiameter
Linkse schroefdraad Na aanpassingen
Motortype Universele motor Inductiemotor Universele motor Inductiemotor Inductiemotor
Fase Eenfasig 3-fasig Eenfasig 3-fasig
Motorvermogen (HP (kW)) 2,3 (1,7) 0,5 (0,37) 2,3 (1,7) 1,8/2,3 (1,35/1,7) 1,5 (1,1) 2,3 (1,7) 2 (1,5)
1,8/2,3 (1,35/1,7)
Volt (V) 115 115 230 400 220 110 230 120 400
Frequentie (Hz) 50/60 50 60 50/60 60 50
Opgenomen stroom (A) 15 20 7,5 3,5/5,1 4,4 15 7,5 18 3,5/5,1
Bedrijfssnelheid (tpm) 36 54 36 35/70 16/46/58 36 16/46/58 35/70
Bediening
Draaischakelaar REV/
OFF/FOR (2/0/1)
Draaischakelaar
REV/OFF/FOR
(2/0/1)
Draaischakelaar
2/1/0/1/2
Schakelaar voor
gecombineerd
bedienen van
snelheid en
richting
(zie Figuur 19)
Draaischakelaar
1/0/2
Draaischakelaar
2/0/1
Draaischakelaar
REV/OFF/FOR
(2/0/1)
Draaischakelaar
2/1/0/1/2
Schakelaar voor
bedienen van
snelheid en
richting
(zie Figuur 19)
Schakelknop
voor selectie
snelheid
Schakelaar
voor selectie
snelheid
AAN/UIT-voetschakelaar
Klauwplaat vooraan Snelklauwplaat met hamerprincipe en met verwisselbare inzetbekken
Automatisch met vier omkeerbare gesmede klauwen
Centreerinrichting
achteraan
Nokkenwerking, draait met klauwplaat Automatisch, uitsluitend centrering
Snijkoppen Zie de RIDGID-catalogus voor verkrijgbare snijkoppen
Pijpsnijder Model 820 pijpsnijder, ⁄" – 2" – zelfcentrerend, ‘full floating’
Ruimer Model 341 ruimer, ⁄" – 2", conus met 5 spaangroeven
Oliesysteem 7 qt (6,6 l), met geïntegreerde Gerotor Model MJ pomp (in machines van vóór 1996: Model A oliepomp)
Gewicht
(machine met olie en
snijkop)
260 lbs. (118 kg)
350 lbs.
(159 kg)
290 lbs.
(132 kg)
350 lbs. (159 kg)
Grootste buitenmaat
L × B × H
37" × 21" × 21" (940mm × 535mm × 535mm)
(met de gereedschappen in de bedrijfsstand en de pijpsnijder volledig gesloten)
Geluidsdrukniveau (LPA)** 85 dB(A), K=3
Geluidsvermogensniveau
(L
PW
)**
91 dB(A), K=3
* Zie het serienummerplaatje van uw machine voor informatie over het motorvermogen. Op het bedieningspaneel vindt u nadere informatie over uw specieke
machine.
** Geluidsmetingen worden uitgevoerd in overeenstemming met de gestandaardiseerde test zoals beschreven in de EN 62481–1 norm.
– Geluidsemissies kunnen variëren naargelang van de plaats waar u zich bevindt, en het specieke gebruik dat u van dit gereedschap maakt.
– De dagelijkse blootstellingsniveaus voor geluid moeten voor elke toepassing worden geëvalueerd en er moeten passende veiligheidsmaatregelen worden genomen
wanneer dat nodig is. Bij de evaluatie van de blootstellingsniveaus moet ook rekening worden gehouden met de tijd dat het gereedschap uitgeschakeld en niet in
gebruik is. Dit kan het blootstellingsniveau over de totale werktijd aanzienlijk verminderen.
Specificaties*

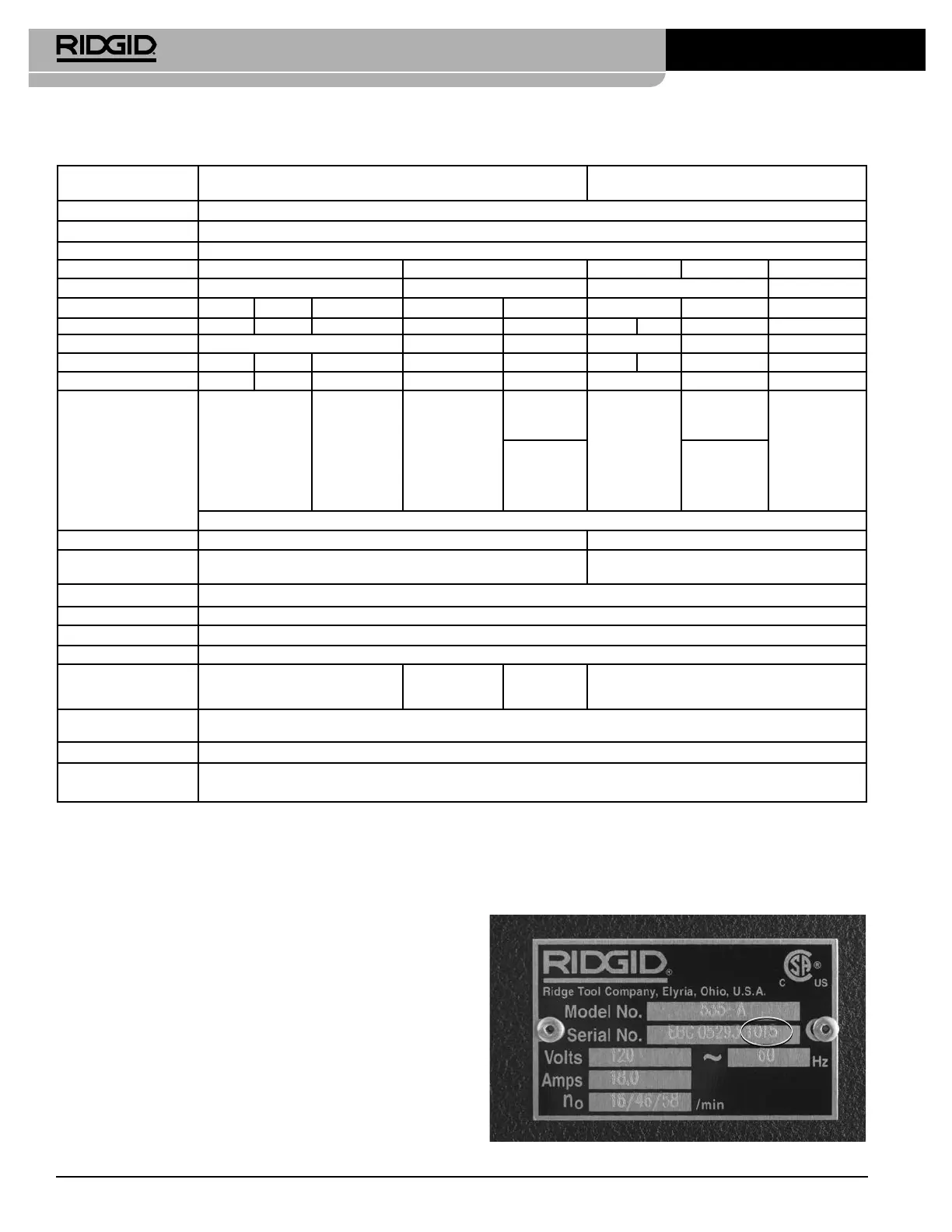

Figuur 3 – Machineserienummer
