Sette inn / skifte gjengebakkene
1. Plasser gjengehodet med tallene opp.
2. Sørg for at utløserenheten frigis og gjengehodet ÅPNES
(OPEN) ved å trekke utløserskyveren bort fra gjengeho-
det.. Hold deg unna den ærbelastede utløserarmen når
du frigir utløserenheten.
Utløserarm
Åpen
Lukket
Utløserarm

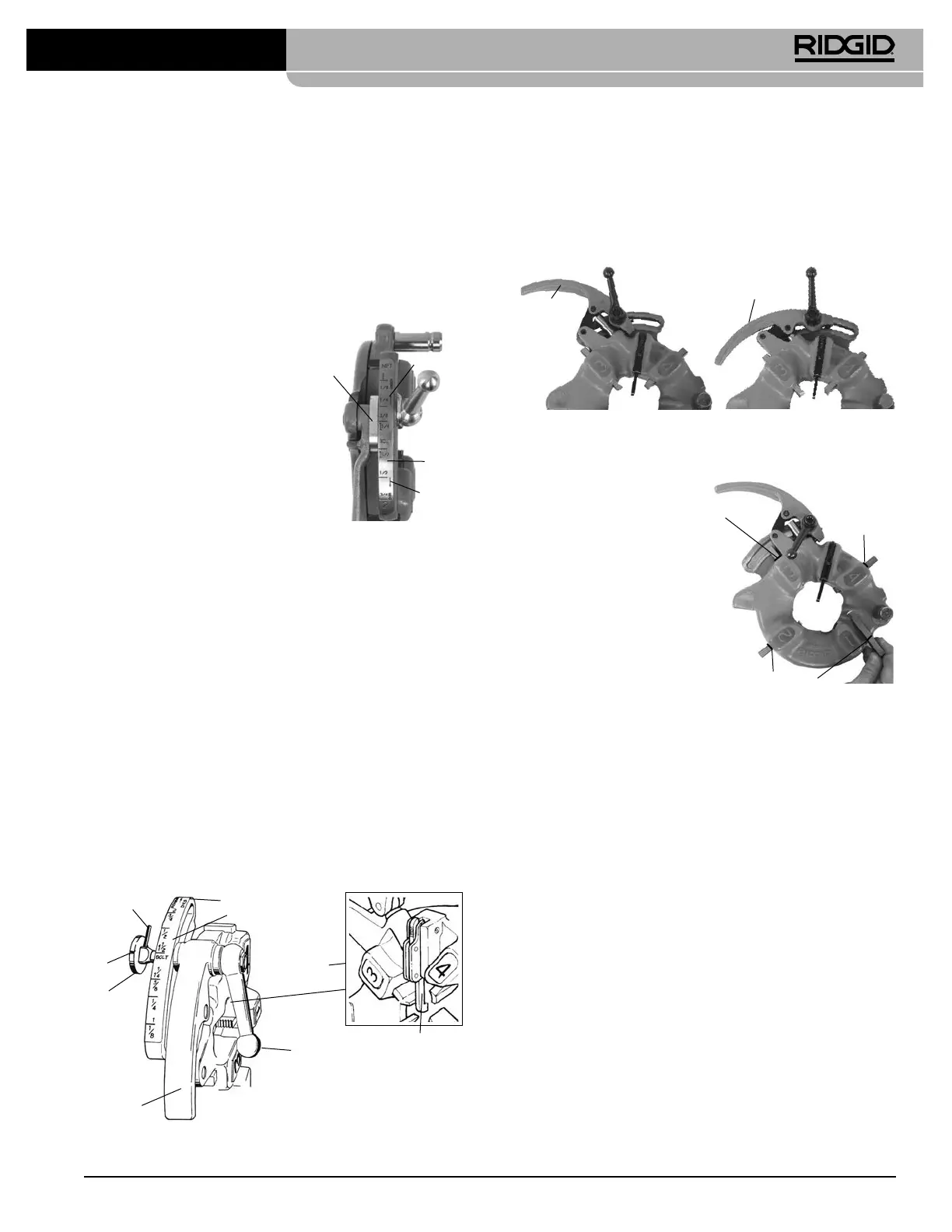

Figur 9 – Åpen/lukket posisjon
3. Løsne klemmespaken omtrent seks hele omdreininger.
4.
Trekk låseskruen ut av stør-
relsesstolpens spor så val-
setappen går forbi sporet.
Plasser størrelsesstolpen
slik at indeksstreken på
låseskruen er på linje med
merket REMOVE DIES (ern
gjengebakkene).
5. Fjern gjengebakkene fra
gjengehodet.
Sett passende gjenge-
bakker inn i gjengehodet,
nummerert kant opp inntil indikatorlinjen er i ukt med
kanten på gjengehodet (se gur 10). Tallene på gjenge-
bakkene må stemme med tallene på sporene på gjenge-
hodene. Skift alltid gjengebakkene som sett – ikke miks
gjengebakker fra ulike sett.
6.
Flytt størrelsesstolpen slik at indeksstreken på låseskruen
er på linje med ønsket størrelsesmerke<. Juster gjenge-
bakkeinnsettingen som nødvendig for å tillate bevegelse.
7. Sørg for at valsetappen peker mot merket REMOVE
DIES (ern gjengebakkene).
8. Stram klemmespaken.
Justere gjengestørrelsen
1. Installer gjengehodet og ytt gjengehodet til gjengings-
posisjon.
2. Løsne klemmespaken.
3.
Plasser størrelsesstolpen slik at indeksstreken på låseskruen
er på linje med ønsket størrelsesmerke på størrelsesstolpen.
Justere gjengestørrelsen
1.
Installer gjengehodet, ytt gjengehodet til gjengingsposisjon.
2. Løsne klemmespaken.
3. Start med leddindeksmerket på linje med ønsket størrel-
sesmerke på størrelsesstolpen. På boltgjengehoder settes
leddmerket på linjen på størrelsesstolpen. For boltgjenger
med universalt gjengehode settes alle boltgjengebakkene
ved BOLT-linjen på størrelsesstolpen (gur 7).
4. Hvis gjengestørrelsen må
justeres, settes leddin-
deksmerket litt forskjø-
vet i forhold til merket på
størrelsesstolpen i retning
markeringene OVER (større
gjengediameter, færre rota-
sjoner for passende inngrep)
eller UNDER (mindre gjen-
gediameter, ere rotasjoner
for passende inngrep).
5. Stram klemmespaken.
Åpne gjengehodet på slutten av gjengene
På slutten av gjengene:
• Rørgjenger – enden på det gjengede røret er i flukt
med enden på gjengebakke nummer 1.
• Boltgjenger – skjær gjenger i ønsket lengde – følg
nøye med for noen forstyrrelser mellom delene.
Flytt utløserarmen til stillingen OPEN, gjengebakkene trekkes
tilbake.
Selvåpnende gjengehoder
Modell 815A gjengehoder er selvåpnende gjengehoder.
For ½" til og med 2" rørdimensjoner kan en utløser brukes
for å åpne gjengehodet når gjengene er ferdige. For ⁄" til ⁄"
dimensjoner, og hvis ønskelig for andre dimensjoner, åpnes
gjengehodet manuelt når gjengene er ferdige.
Utløserarm
Utløserenhet
Klemmespak
Størrelsesstolpe
Valsetapp
Indeks-
strek
Låsesk
rue
Merke "Fjern
gjengebakker"
Utløser-
skyver
Figur 8 – Universalt selvåpnende gjengehode
Figur 7 – Justere gjengestør-
relsen
Leddind-
eksmerke
Størrelse-
sstolpe
"Under"
"Over"
Figur 10 – Sette inn gjenge-
bakker
Indikatorlinje
Indikatorlinje
Indika-
torlinje
Gjengemaskiner 535 manuell chuck / 535 autochuck
235
999-998-086.09_REV. C
