RIDGID 535M - Spesifikasjoner; Standardutstyr

Spesifikasjoner*
Standardutstyr
Se RIDGID-katalogen for detaljer om utstyr med spesikke
maskinkatalognummer.
Gjengemaskinens serienummerplate er plassert på bakdekse-
let. De siste 4 tallene angir produksjonsmåned og -år.

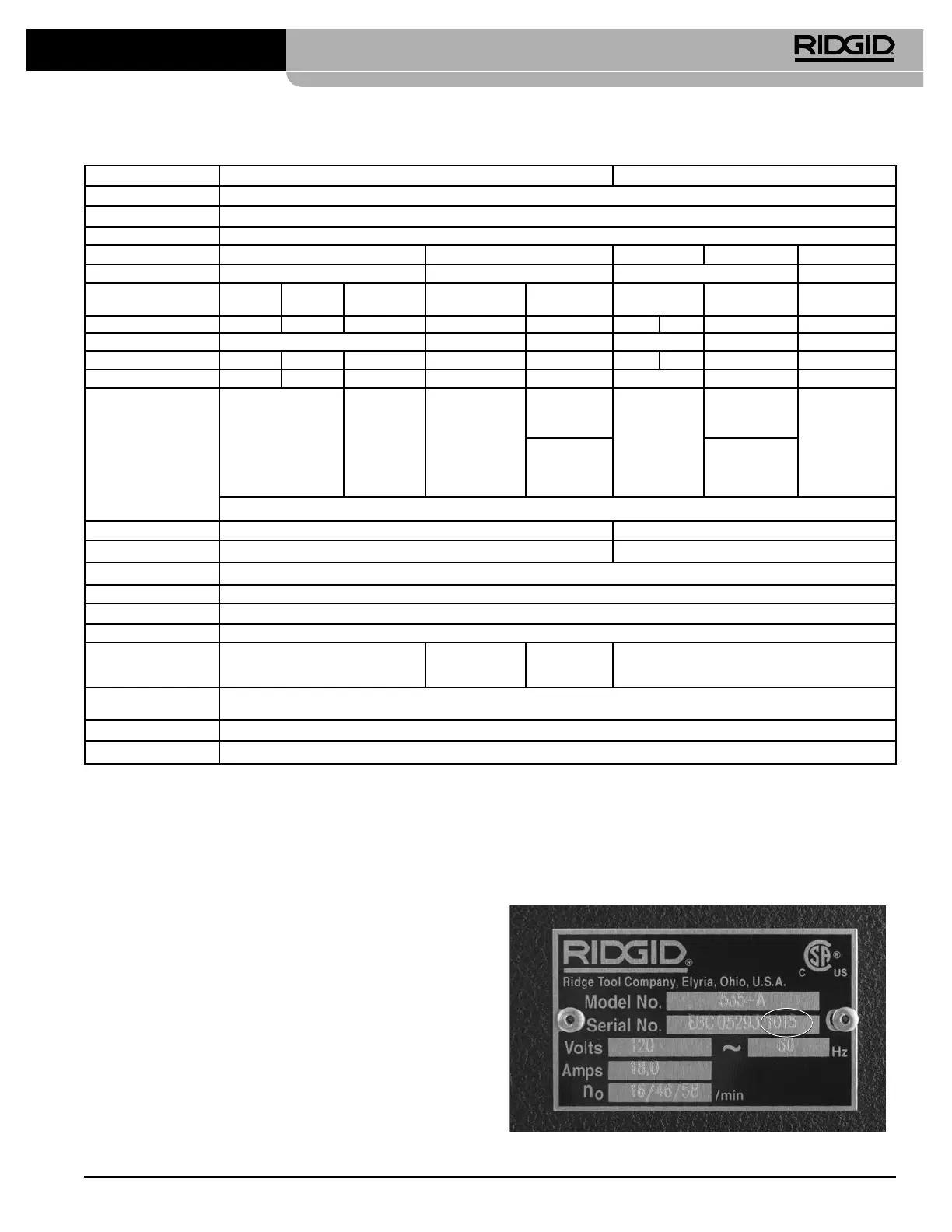

Figur 3 – Maskinens serienummer
535 maskiner med manuell chuck 535 maskiner med automatisk chuck
Rørgjenging kapasitet ⁄ til 2 inch (3 til 50 mm) nominell rørdimensjon
Boltgjenging kapasitet ¼ til 2 inch (6 til 50 mm) faktisk materialdiameter
Venstregjenger Med modifiseringer
Motortype Universalmotor Induksjonsmotor Universalmotor Induksjonsmotor I nduksjonsmotor
Fase Enkeltfase 3-fase Enkeltfase 3-fase
Motoreffekt
HK (kW)
2,3 (1,7) 0,5 (0,37) 2,3 (1,7) 1,8/2,3 (1,35/1,7) 1,5 (1,1) 2,3 (1,7) 2 (1,5) 1,8/2,3 (1,35/1,7)
Volt V 115 115 230 400 220 110 230 120 400
Frekvens Hz 50/60 50 60 50/60 60 50
Strømforbruk Amp 15 20 7,5 3,5/5,1 4,4 15 7,5 18 3,5/5,1
Driftshastighet o/min 36 54 36 35/70 16/46/58 36 16/46/58 35/70
Styringer
Roterende type
REV/OFF/FOR
(2/0/1)
-bryter
Roterende
type
REV/OFF/FOR
(2/0/1)
-bryter
Roterende type
2/1/0/1/2
-bryter for
hastighet- og
retnings- styring
(se figur 19)
Roterende type
1/0/2
-bryter
Roterende type
2/0/1-bryter
Roterende type
REV/OFF/FOR
(2/0/1)
Roterende type
2/1/0/1/2
-bryter for has-
tighets-
og retnings-
styring
(se figur 19)
Vekslerknott
for hastighets-
valg
Bryter veksler-
knott for
valg av hastighet
ON/OFF (PÅ/AV) fotbryter
Frontchuck Hastighetschuck med utskiftbare vippbare kjeveinnsatser Automatisk med fire reversible smidde kjever
Bakre sentreringsenhet Knast, roterer med chucken Automatisk, kun sentrering
Gjengehoder Se RIDGID-katalogen for tilgjengelige gjengehoder
Kutter
Modell 820, ⁄" – 2" flytende, selvsentrerende kutter
Brotsj Modell 341, ⁄" – 2", brotsj med 5 riller
Oljesystem 7 qt (6,6 l), med integrert Gerotor modell MJ pumpe (enheter før 1996 – modell A oljepumpe)
Vekt
(enhet med olje og et
GH)
260 lbs. (118 kg)
350 lbs.
(159 kg)
290 lbs.
(132 kg)
350 lbs. (159 kg)
Dimensjoner
L × B × H
37" × 21" × 21" (940mm × 535mm × 535mm)
(Med verktøy i driftsstilling og kutter helt lukket)
Lydtrykk (L
PA)** 85 dB(A), K=3
Lydeffekt (L
PW
)** 91 dB(A), K=3
* Bruk maskinens serienummerskilt for informasjon om nominell motoreekt og kontrollpanelet for informasjon om din spesikke maskin.
** Lyd blir målt i henhold til en standardisert test iht. standarden NEK EN 62481-1.
- Lydemisjoner kan variere ut fra sted og spesikk bruk av disse verktøyene.
- Daglige eksponeringsnivåer for lyd må evalueres for hver bruk, og egnede sikkerhetstiltak må iverksettes om nødvendig. Evaluering av eksponeringsnivåer må
ta tiden et verktøy er slått av og ikke i bruk, med i beregningene. Dette kan redusere eksponeringsnivået betraktelig i løpet av den totale arbeidsperioden.
Gjengemaskiner 535 manuell chuck / 535 autochuck
