RIDGID 535M - Rimozione del Tubo Dalla Macchina; Ispezione Delle Filettature; Preparazione Della Macchina Per Il Trasporto

A livello
(Dimensione
di base)
Un giro ampio
(Dimensione
massima)
Un giro piccolo
(Dimensione
minima)
Misuratore
ad anello

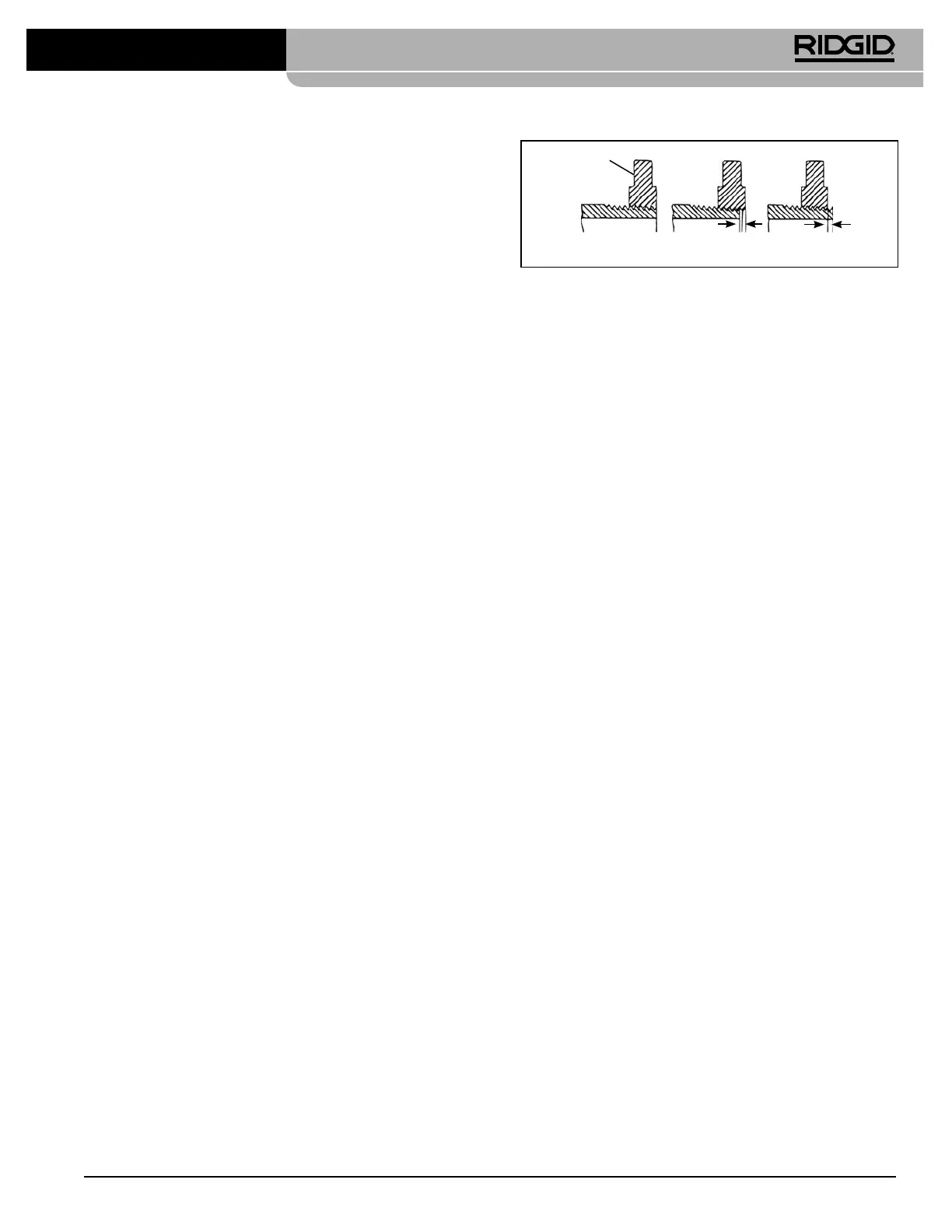

Figura 27 – Controllo della dimensione della lettatura
• Se non si dispone di un misuratore ad anello per veri-
ficare la dimensione della filettatura, è possibile usare
un raccordo nuovo pulito simile a quelli usati durante
il lavoro per misurare la dimensione della filettatura.
Per filettature NPT di dimensioni 2 pollici e inferiori, il
raccordo deve essere stretto a mano sulla filettatura
per 4-5 giri; invece, per le filettature e per BSPT deve
essere stretto a mano di 3 giri.
4. Vedere Regolazione della dimensione della lettatura al
punto Congurazione e utilizzo della testa portapettini
per regolare le dimensioni della lettatura.
5. Testare il sistema di tubazione in conformità con i codici
locali e le normali prassi.
Preparazione della macchina per il Trasporto
1. Accertarsi che l'interruttore REV/OFF/FOR (INDIETRO/
SPENTO/AVANTI) si trovi nella posizione OFF (SPENTO) e
che il cavo sia staccato dalla presa.
2. Rimuovere le schegge e altri residui dal raccoglitrucioli. Per
evitare cadute o ribaltamenti, rimuovere o ssare tutte le
apparecchiature e il materiale dalla macchina e dal supporto
prima di spostarla. Pulire l'olio o i residui caduti sul pavimento.
3. Collocare la cesoia, l'alesatore e la testa portapettini nella
posizione operativa.
4. Avvolgere il cavo dell'alimentazione e il cavo dell'interruttore
a pedale. Se necessario, rimuovere la macchina dal supporto.
5. Prestare attenzione durante il sollevamento e lo sposta-
mento, seguire le istruzioni sul supporto. Fare attenzio-
ne al peso della macchina.
4. La lettatura verrà eettuata con l'interruttore REV/OFF/
FOR (INDIETRO/SPENTO/AVANTI) nella posizione REV
(INDIETRO). Per quanto riguarda le macchine a Mandrino
automatico, il funzionamento del mandrino sarà invertito:
il Mandrino si chiuderà e aerrerà il tubo nella posizione
REV (INDIETRO) e si aprirà nella posizione FOR (AVANTI).
Rimozione del tubo dalla Macchina
1. Sbloccare il tubo.
Per le macchine a Mandrino manuale: Con l'interruttore REV/
OFF/FOR (INDIETRO/SPENTO/AVANTI) nella posizione OFF
(SPENTO) e il tubo stazionario, usare giri in senso orario del
volantino ripetuti e forti per allentare il tubo nel morsetto. Aprire
il morsetto anteriore e il dispositivo di centraggio posteriore.
Non sporgersi nel mandrino o nel dispositivo di centraggio.
Per le macchine a Mandrino automatico: Spostare l'Inter-
ruttore REV/OFF/FOR (INDIETRO/SPENTO/AVANTI) (2/0/1)
nella posizione REV (INDIETRO) (2). Premere e rilasciare l'inter-
ruttore a pedale, la macchina rilascerà quindi il tubo. Spostare
l'Interruttore REV/OFF/FOR (INDIETRO/SPENTO/AVANTI) sulla
posizione OFF (SPENTO) (0).
2. Aerrare saldamente il tubo e rimuoverlo dalla mac-
china. Maneggiare il tubo con attenzione in quanto la
lettatura potrebbe essere ancora calda e potrebbero
essere presenti sbavature o margini alati.
Ispezione delle filettature
1. Dopo aver rimosso il tubo dalla macchina, pulire la lettatura.
2. Ispezionare visivamente la lettatura. Le lettature devono
essere lisce e complete, con una buona fattura. Se si riscon-
trano problemi con le lettature strappate, ondeggiate,
sottili o i tubi non rotondi, la lettatura potrebbe non sigil-
lare. Fare riferimento alla tabella Risoluzione dei problemi per
assistenza con la diagnosi di questi problemi.
3. Esaminare la dimensione della lettatura.
• Il metodo preferito di controllo delle dimensioni della
filettatura è con un misuratore ad anello. Esistono vari
tipi di misuratori ad anello, e il loro utilizzo potrebbe
essere diverso da quello mostrato qui.
• Avvitare a mano saldamente il misuratore ad anello
sulla filettatura.
• Esaminare fino a che punto l'estremità del tubo si
estende lungo il misuratore ad anello. L'estremità del
tubo dovrebbe essere a filo con il lato del misuratore,
più o meno un giro. Se non è possibile misurare la
filettatura correttamente, tagliare la filettatura, rego-
lare la testa portapettini e eseguire un'altra filettatura.
L'utilizzo di una filettatura che non sia possibile verifi-
care correttamente potrebbe causare perdite.
Filettatrici a mandrino manuale 535/a mandrino automatico 535
