RIDGID 535M - Beschreibung, Technische Daten und Standardausstattung; Beschreibung

Zentriervorrichtung
Typen-
schild

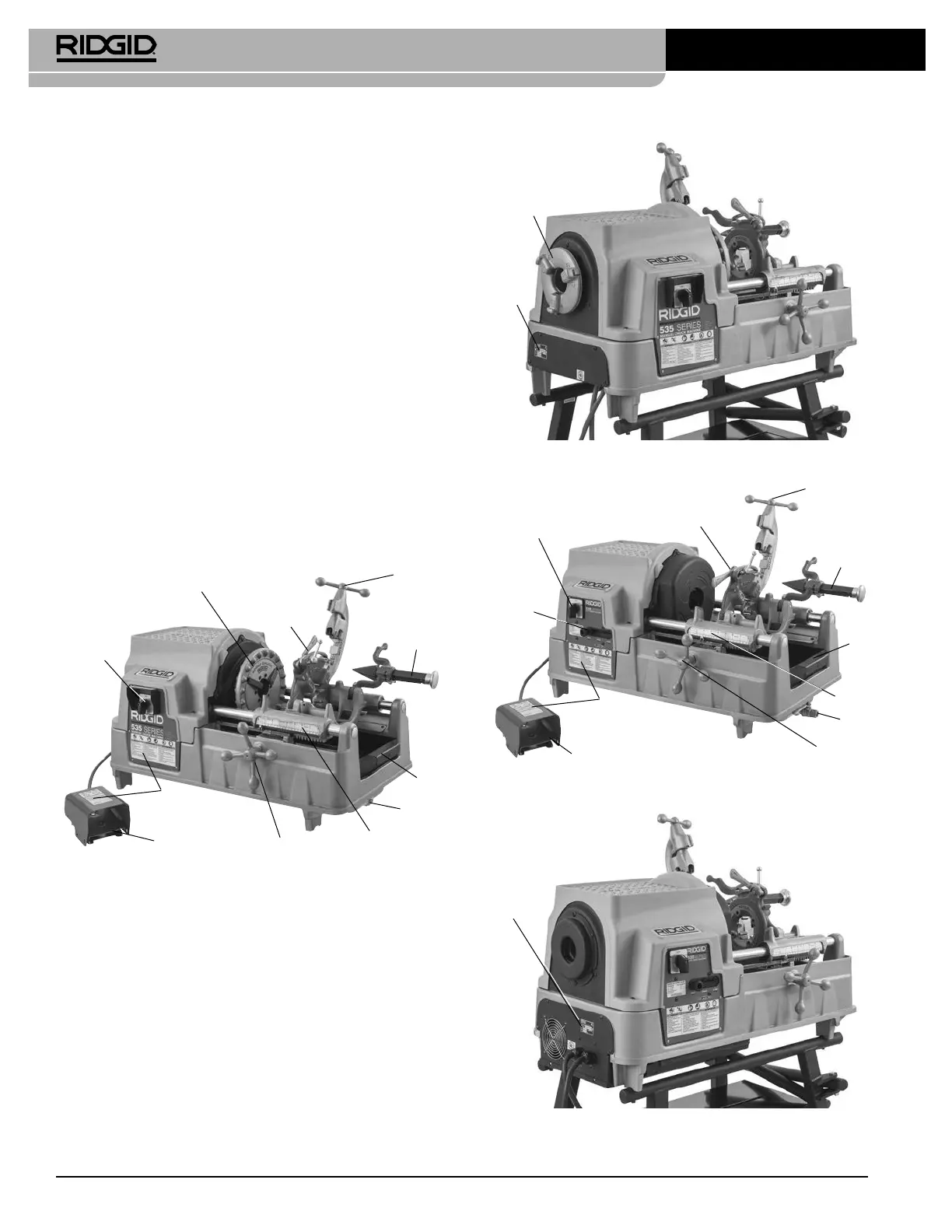

Abbildung 1B – Gewindeschneidmaschine 535 mit
Handspannfutter
Schneidköpfe
Rohrabschneider
Modell 820
Entgrater
Modell
341
Späne-
wanne
Schalter
REV/OFF/FOR
(2/0/1)
(Rückwärts/Aus/
Vorwärts)
Fußschalter
Handrad
Schlitten
Längen-
messskala
Gang-
schalter
Warnschild
Ablassventil
Abbildung 2A – Gewindeschneidmaschine 535 mit
automatischem Spannfutter
Typen-
schild
Abbildung 2B – Gewindeschneidmaschine 535
mit automatischem Spannfutter
Beschreibung, technische Daten und
Standardausstattung
Beschreibung
Die RIDGID® Gewindeschneidmaschinen 535 mit Handspannfut-
ter und 535 mit automatischem Spannfutter sind mit einem Elek-
tromotor angetriebene Maschinen, die Rohre, Rohrleitungen
und Schrauben für Schneid-, Entgrate- und Gewindeschneidar-
beiten zentrieren und einspannen.
Die 535 mit automatischem Spannfutter besitzt ein automa-
tisches Spannfutter zum Greifen und Zentrieren von Rohren.
Die Schneidbacken werden in verschiedenen verfügbaren
Schneidköpfen montiert. Ein integriertes Ölsystem dient zum
Überuten des Schneidbereichs mit Gewindeschneidöl wäh-
rend des Schneidvorgangs.
Mit der richtigen optionalen Ausrüstung können die RIDGID®
Gewindeschneidmaschinen 535 mit Handspannfutter/535 mit
automatischem Spannfutter zum Schneiden von Gewinden in
größere Rohre, zum Kürzen oder Schließen von Anschlussstü-
cken oder zum Schneiden von Rollnuten verwendet werden.
Handrad Spannfutter
Schneidköpfe
Rohrabschneider
Modell 820
Entgrater
Modell
341
Späne-
wanne
Schalter
REV/OFF/FOR
(2/0/1)
(Rückwärts/
Aus/
Vorwärts)
Fußschalter
Handrad Schlitten
Längenmessskala
Warnschild
Ablass-
Stopfen
Abbildung 1A – Gewindeschneidmaschine 535 mit
Handspannfutter
80
Gewindeschneidmaschinen 535 mit Handspannfutter/
535 mit automatischem Spannfutter
999-998-086.09_REV. C
