RIDGID 535M - Halbautomatische Schneidköpfe

Um den Schneidkopf am Ende des Schneidvorgangs manuell
(Auslöseschieber oben) zu önen, gehen Sie wie folgt vor:
• Konische Rohrgewinde – Ende des Rohrs schließt
bündig mit Ende der Schneidbacke 1 ab.
• Schrauben- und gerade Gewinde – Schneiden Sie das
Gewinde über die gewünschte Länge. – Achten Sie auf
etwaige Behinderungen der Teile untereinander.
Bringen Sie den Auswurfhebel in die Stellung OPEN (Oen),
wodurch die Schneidbacken zurückgezogen werden.
Halbautomatische Schneidköpfe
Halbautomatische Schneidköpfe enthalten Schneidköpfe
der Modelle 816/817 NPT (Rechtsgewinde). Die halbautoma-
tischen Schneidköpfe erlauben die schnelle Einstellung der
Größe und werden für benutzerspezische Gewindelängen
manuell geönet und geschlossen.
Sperrknopf
Handgriff
Positionsklemmstücke
Anschlag
Backenwechsel
Anschlag
Vorderseite (geschlossen)
Rückseite (offen)
Mitnehmer-
scheibe

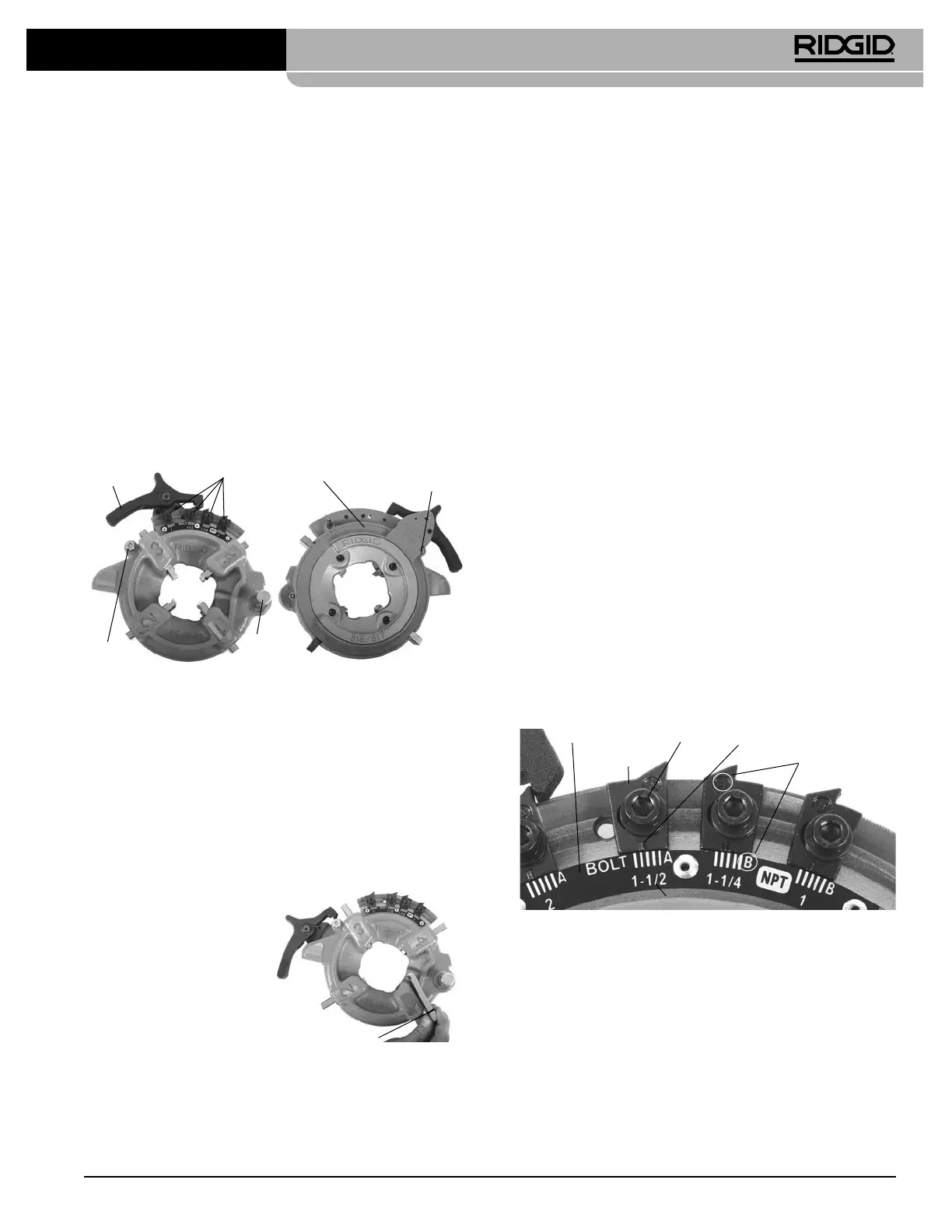

Abbildung 13 – Halbautomatischer Schneidkopf
Einsetzen/Wechseln der Schneidbacken
1. Positionieren Sie den Schneidkopf so, dass die Zahlen
nach oben gerichtet sind.
2. Drücken Sie den Handgriff nach unten, sodass
die Mitnehmerscheibe den Anschlag für den
Schneidbackenwechsel berührt (Abbildung 13). Die
Baugruppe aus Mitnehmerscheibe und Handgriff ist
federgespannt und bewegt sich bei Herunterdrücken.
3. Ziehen Sie am Sperrknopf
und drehen Sie den
Handgriff und die
Mitnehmerscheibe bis
zum Anschlag nach rechts.
4. Entfernen Sie die
Schneidbacken aus
dem Schneidkopf.
5. Schieben Sie die entsprechenden Schneidbacken mit der
nummerierten Kante nach oben in den Schneidkopf, bis
die Anzeigelinie bündig mit der Kante des Schneidkopfes
abschließt (siehe Abbildung 14). Die Zahlen auf den
Schneidbacken müssen denen an den Schlitzen des
Schneidkopfs entsprechen. Wechseln Sie die Backen immer
im Satz. Vermischen Sie keine Backen verschiedener Sätze.
6. Drehen Sie den Handgriff nach rechts, sodass der
Sperrknopf bündig am Schneidkopf sitzt.
Einstellung der Gewindegröße
1. Montieren Sie den Schneidkopf und bringen Sie ihn in die
Gewindeschneidstellung.
2. Lockern Sie die Schraube des Positionsklemmstücks für
die gewünschte Rohrgröße.
3. Beginnen Sie mit der Anzeigelinie des Positionsklemmstücks
an der Mittelmarkierung der Größenanzeige.
4. Wenn die Anpassung der Gewindegröße erforderlich
ist, stellen Sie die Anzeigelinie leicht über oder unter
die Markierung auf der Größenanzeige in Richtung des
Handgriffs für Gewinde mit größerem Durchmesser
(geringere Anzahl von Drehungen für Eingriff des
Anschlussstücks) oder weg vom Gri für Gewinde mit
kleinerem Durchmesser (höhere Anzahl von Drehungen
für Eingri des Anschlussstücks).
5. Ziehen Sie die Schraube des Positionsklemmstücks fest an.
6. Achten Sie immer darauf, dass der Typ des
Positionsklemmstücks übereinstimmt (Abbildung 15).
Positions-
klemmstück
Rohrgröße
Markierungslinie
Schraube
Typ Positions-
klemmstück
Größenanzeige
Abbildung 15 – Einstellung der Gewindegröße
Öffnen des Schneidkopfes am Ende des
Schneidvorgangs
Wenn das Ende des Rohr bündig mit dem Ende der Schneid-
backe 1 abschließt, drücken Sie am Handgri, um den
Schneidkopf zu önen und die Schneidbacken zurückzuzie-
hen. Lassen Sie die Maschine nicht mit eingerückten Schneid-
backen rückwärts (REV) laufen.
Abbildung 14 – Einsetzen der
Schneidbacken
Anzeigelinie
Gewindeschneidmaschinen 535 mit Handspannfutter/
535 mit automatischem Spannfutter
