Machines à leter à mandrin manuel et mandrin automatique type 535
Tension et remplacement de la courroie
d’entraînement (moteurs à induction)

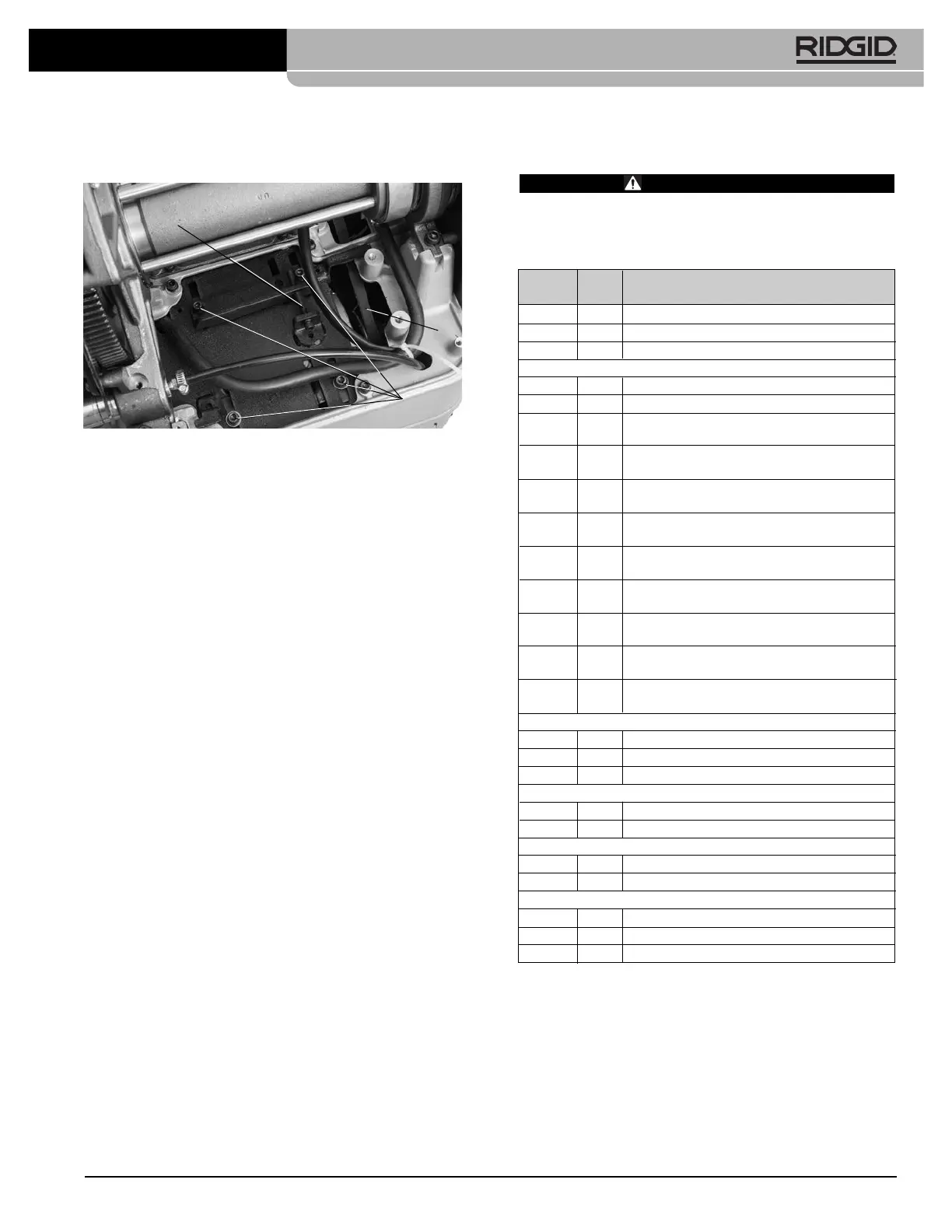

Figure 35 – Serrage de la courroie
Lors du graissage des graisseurs, vérifiez la tension de la
courroie. Appuyez du doigt sur le milieu de la courroie
avec une force modérée d’environ 4 livres (2 kg). La courroie
devrait fléchir d’environ
1
⁄8’" (3 mm) (Figure 35).
1. Desserrez les quatre boulons de fixation du moteur.
2. Lors du remplacement de la courroie, desserrez son
tendeur. Ramenez le moteur vers la poulie. Enlevez et
remplacez la courroie.
3. Serrez le tendeur de courroie.
4. Assurez-vous que les poulies sont alignées et que la
courroie est correctement tendue. Resserrez les 4
boulons de fixation du moteur.
Accessoires
AVERTISSEMENT
An de limiter les risques d’accident grave, n’utilis-
er que les accessoires spéciquement prévus et
recommandés pour les machines à leter RIDGID
535 à mandrin manuel ou automatique.
Pour la liste complète des accessoires disponibles
pour les machines à leter RIDGID 535 à mandrin
manuel ou automatique :
• Consultez votre catalogue Ridge Tool,
• Consultez le catalogue en ligne à RIDGID.com,
• Consultez directement les services techniques
de Ridge Tool en composant le numéro vert (800)
519-3456 à partir des Etats-Unis ou du Canada.
Tendeur de
courroie
Supports
moteur
Courroie
Réf.
Catalogue Modèle Description
42365 341 Alésoir
42390 820 Coupe-tube à galet
41620 – Graisse pour engrenages
Têtes de lière
42485 4U Support de têtes de filière
42490 6U Support de têtes de filière
97065 811A Tête de filière à ouverture rapide pour filetages
NPT à droite
97075 815A Tête de filière à ouverture automatique pour
filetages NPT à droite
23282 842 Tête de filière à ouverture rapide pour filetages
NPT à gauche
97070 811A Tête de filière à ouverture rapide pour filetages
BSPT à droite
97080 815A Tête de filière à ouverture automatique pour
filetages BSPT à droite
97045 531 Tête de filière à ouverture rapide pour boulonnerie
droite et gauche Ø ¼" à 1"
97050 532 Tête de filière à ouverture rapide pour boulonnerie
droite et gauche Ø 1
1
⁄8" à 2"
84537 816 Tête de filière à ouverture semi-automatique
Ø
1
⁄8" à ¾"
84532 817 Tête de filière à ouverture semi-automatique
Ø 1" à 2"
Supports de leteuse
92457 100A Support universel fixe avec tiroir
92462 150A Support universel roulant avec tiroir
92467 200A Support universel roulant avec coffret
Mandrins à raccords
51005 819 Mandrin pour raccords NPT Ø ½" à 2"
68160 819 Mandrin pour raccords BSPT Ø ½" à 2"
Pour 535 à mandrin manuel exclusivement
96517 MJ-1 Kit de filetage à gauche pour 535
97365 - Inserts de mâchoire pour tuyaux revêtus
Pour 535 à mandrin automatique exclusivement
12138 535A Kit de filetage pour filetages à gauche
94017 – Mâchoire avant
35867 839 Adaptateur pour mandrin à raccords n
o
819
