Az "A" modell szivattyú felszivatása:
1. Távolítsa el a felső fedélen található dugó védőfedelét.
2. Távolítsa el a dugót a nyíláson keresztül.
3. Töltse fel a szivattyút olajjal.
4. Szerelje vissza a dugót és annak fedelét a gép elindítása
előtt, mivel ennek elmulasztása esetén a szivattyúból
azonnal leürül az olaj.
MEGJEGYZÉS!
Amennyiben a gép szivattyúját gyakran kell fel-
szivatni, a szivattyú valószínűleg javításra szorul.
A 820 Sz. vágótárcsa cseréje
Amennyiben a vágótárcsa eltompul vagy megsérül, nyomja
ki a vágótárcsa csapját a vázból, majd ellenőrizze a tárcsát
kopás szempontjából. Szükség esetén cserélje ki a csapot, és
szereljen be új vágótárcsát (lásd a RIDGID katalógust). Kenjen
meg a csapot könnyű kenőolajjal.
Pofacsere (automata tokmányos gépek)
Amennyiben a pofákon elhelyezkedő fogak elkopnak és nem
képesek megtartani a csövet vagy rúdanyagot, fordítsa meg
őket úgy, hogy a használatlan oldaluk nézzen kifelé vagy cse-
rélje ki a teljes pofakészletet.
1. Lazítsa meg a három csavart, amelyek az első fedelet rög-
zítik, majd távolítsa el a fedelet. A rögzítőcsavarok az első
fedélhez vannak csatolva.
2. Távolítsa el a rögzítőgyűrűket, majd szerelje le az elülső
csuklórúd támaszt.
3. Távolítsa el a pofákat a hajtótengelyről. Fordítsa át őket úgy,
hogy a használatlan oldaluk nézzen kifelé vagy cserélje őket
új pofákra. Gondoskodjon róla, hogy a peckek be legyenek
szerelve.
Bizonyosodjon meg róla, hogy a csatlakozóelemek és a
pofák a megfelelő irányba néznek-e (32. ábra melléklete).
Összekötő
elem
Rögzítőgyűrű
Elülső
csuklórúd
támasza
Pecek
Pofa

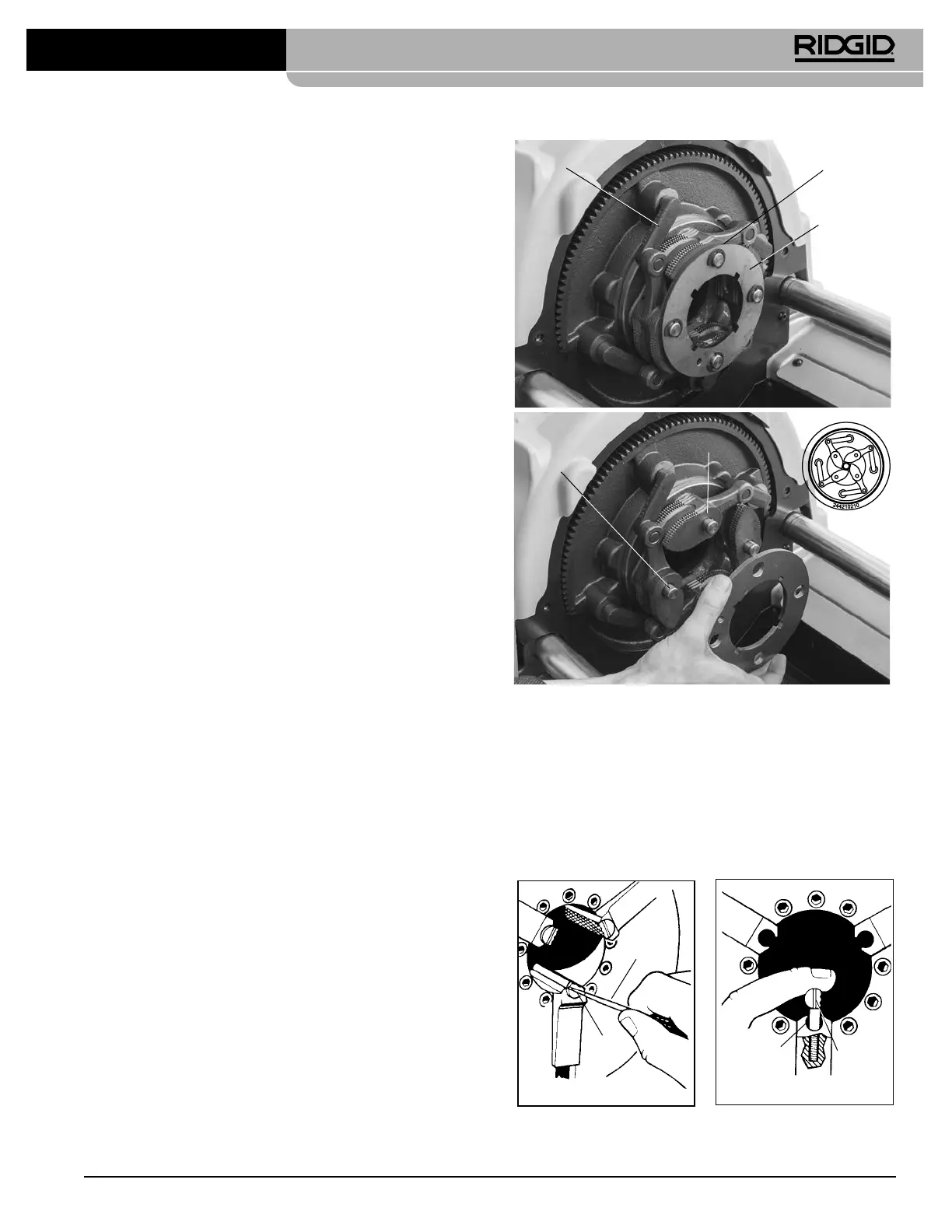

32. Ábra – Automata tokmányos gépek pofáinak cseréje
4. Az összeszereléshez végezze el az útmutatást fordított
sorrendben.
Pofabetétek cseréje (Kézi tokmányos gépek)
Amennyiben a pofabetétek elkoptak, és már nem tartják meg
a csövet, ki kell őket cserélni.
1.
Helyezzen egy csavarhúzót a betét hornyába, és forgassa el
90 fokkal valamelyik irányba. Vegye ki a betétet (33. ábra).
Eltávolításhoz
Cseréhez
Csavarhúzó
Betét
Rögzítő
csap
Fo
gak
NYOMJA LE
è
33. Ábra – Pofabetétek cseréje
535 Kézi tokmányos/535 Automata tokmányos menetvágó gépek
389
999-998-086.09_REV. C
