kell lennie. Ne állítsa őket üzemi állásba. Bizonyosodjon
meg róla, hogy stabilan állnak-e és nem esnek-e vissza
a munkaterületre.
Teljes mértékben nyissa ki a menetvágó gép tokmányát.
A Kézi tokmányos gépeknél forgassa az elülső tokmány
kézikerekét az óramutató járásával megegyező irányban
(lásd 16. ábra). Automata tokmányos gépek esetében
állítsa a REV/OFF/FOR (2/0/1) kapcsolót a REV (2) állásba,
majd nyomja le és engedje fel a lábkapcsolót.
2. A 2'-nál (0,6m) rövidebb csöveket a gép eleje felől
helyezze be. Az ennél hosszabb csöveket úgy helyezze
be, hogy a hosszabb szakasz a menetvágó gép hátuljá-
nál lógjon túl. Bizonyosodjon meg róla, hogy a csőtartó
állványok megfelelően vannak-e elhelyezve.
3. Szükség esetén jelölje meg a csövet. Úgy helyezze el
a csövet, hogy a levágni, sorjázni vagy menetvágásra
szánt vége körülbelül 4" (100 mm) távolságra legyen a
tokmány elejétől számítva. Ha ennél közelebb helyezi el,
előfordulhat, hogy a szán menetvágás közben nekiütkö-
zik a gépnek és kárt tesz benne.
4. Fogja be a csövet a tokmányba.
Kézi tokmányos gépek esetén: A cső befogásához forgassa
a hátsó központozó eszközt az óramutató járásával ellentétes
irányba (a gép hátulja felől nézve). Bizonyosodjon meg róla,
hogy a cső központosan helyezkedik-e el a pofák között. Ez
javítja a cső megtámasztását, és jobb eredményeket biztosít.
Zárt állás
Nyitott
állás

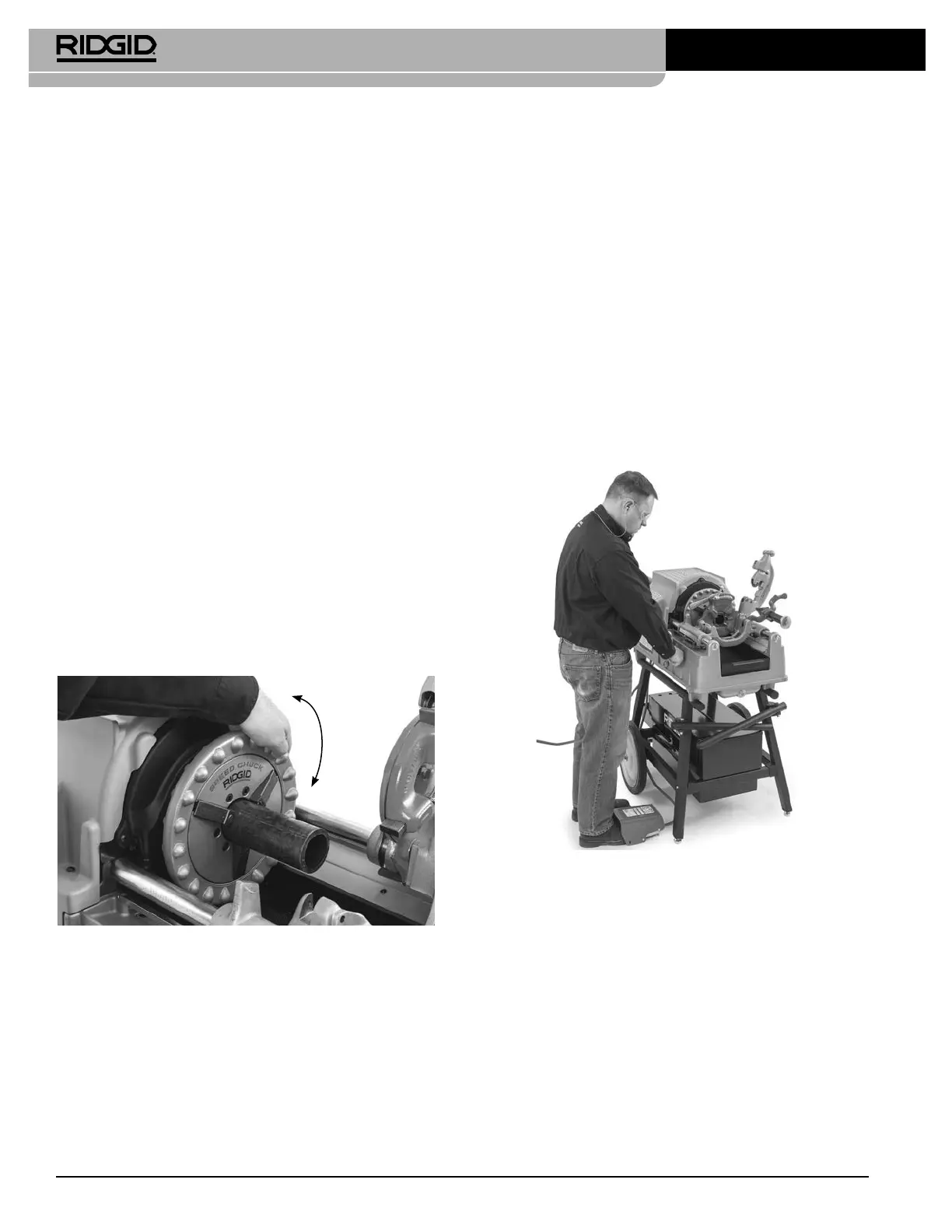

16. Ábra – Cső befogása
A cső rögzítéséhez forgassa az elülső tokmány kézikerekét
az óramutató járásával megegyező irányba (a gép eleje
felől nézve 16. ábra). Bizonyosodjon meg róla, hogy a
cső központosan helyezkedik-e el a betétek között. A cső
elülső tokmányban való rögzítéséhez forgassa többször
erőteljesen a kézikereket az óramutató járásával ellenté-
tes irányba.
Automata tokmányos gépek esetén: Állítsa a REV/OFF/
FOR (2/0/1) kapcsolót FOR (1) állásba, majd lépjen rá a
lábkapcsolóra. Ekkor a gép automatikusan, központosan
befogja a csövet/hengeres munkadarabot. Amennyiben
a csövet nem központosan fogja be, a munkadarab kien-
gedéséhez járassa a gépet REV állásban, majd fogja be
ismételten. Ne fogja meg a forgó csövet. Az automata tok-
mányos gépek csak forgás közben képesek befogni a csövet.
5.
Megfelelő üzemeltetési testhelyzetet vegyen fel, hogy meg
tudja őrizni uralmát a cső és a gép felett (Lásd 17. ábra).
• A gép REV/OFF/FOR kapcsoló felőli oldalán álljon,
hogy könnyedén hozzáférhessen a szerszámokhoz
és a kapcsolóhoz.
•
A lábkapcsolót minden esetben képesnek kell lenni
kezelni. Még ne lépjen rá a lábkapcsolóra. Vészhelyzetben
képesnek kell lennie a lábkapcsoló felengedésére.
• Végig meg kell őriznie egyensúlyát. A túlzott kinyújtózás
nem megengedett.
17. Ábra – Üzemi pozíció
Működési fordulatszámok megváltoztatása
Az 535 Menetvágó gépek egy fordulatszámmal és több fordu-
latszámmal rendelkező változatokban érhetők el. Vágáshoz és
sorjázáshoz bármelyik fordulatszám alkalmazható.
Menetvágáshoz alkalmazható fordulatszámok
• Max. 36 ford./perc – Legfeljebb 2" méretű csövek menet-
vágásához, csavarmenet készítéséhez és nagy nyomaté-
kot igénylő feladatokhoz, pl. rozsdamentes acél és nagy
szilárdságú acél megmunkálásához alkalmas.
• 46 ford./perc – Legfeljebb 2" méretű csövek menetvágá-
sához. Gyorsacél menetvágó szerszámok ajánlottak.
382
535 Kézi tokmányos/535 Automata tokmányos menetvágó gépek
999-998-086.09_REV. C
