RIDGID 535M - Technische Daten; Standardausstattung

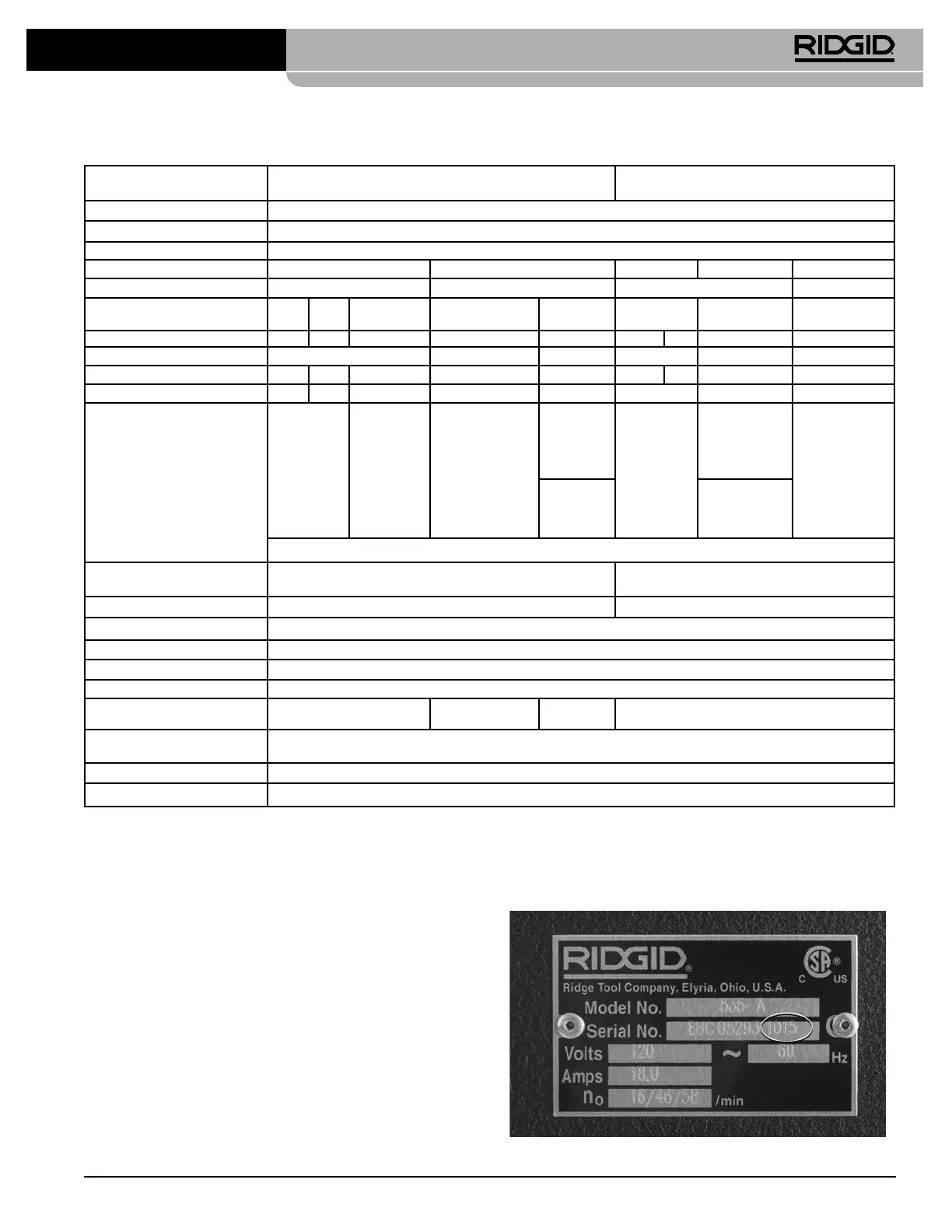

Technische Daten*
Standardausstattung
Einzelheiten über die Ausrüstung, die mit bestimmten Ma-
schinen geliefert wird, nden Sie im RIDGID-Katalog.
Das Typenschild der Gewindeschneidmaschine bendet sich
an der hinteren Abdeckung. Die letzten 4 Ziern geben Mo-
nat und Jahr der Herstellung an.
Abbildung 3 – Geräteseriennummer
Gewindeschneidmaschinen 535 mit Handspannfutter
Gewindeschneidmaschinen 535 mit
automatischem Spannfutter
Schneidkapazität Rohrgewinde Rohrnenngröße ⁄ bis 2 Zoll (3 bis 50 mm)
Schneidkapazität Schraubengewinde Tatsächlicher Durchmesser des Rohlings von 1/4 bis 2 Zoll (6 bis 50 mm)
Linksgewinde Mit Modifikationen
Motortyp Universalmotor Induktionsmotor Universalmotor Induktionsmotor Induktionsmotor
Phasen Eine Phase 3 Phasen Eine Phase 3 Phasen
Motorleistung
PS (kW)
2,3
(1,7)
0,5
(0,37)
2,3
(1,7)
1,8/2,3 (1,35/1,7) 1,5 (1,1) 2,3 (1,7) 2 (1,5)
1,8/2,3 (1,35/1,7)
Volt V 115 115 230 400 220 110 230 120 400
Frequenz Hz 50/60 50 60 50/60 60 50
Leistungsaufnahme A 15 20 7,5 3,5/5,1 4,4 15 7,5 18 3,5/5,1
Betriebsdrehzahl U/min 36 54 36 35/70 16/46/58 36 16/46/58 35/70
Bedienelemente
Drehschalter
REV/OFF/FOR
(2/0/1)
(Rückwärts/
Aus/Vorwärts)
Drehschalter
REV/OFF/FOR
(2/0/1)
(Rückwärts/
Aus/Vorwärts)
Drehschalter
2/1/0/1/2
zur Steuerung
von Drehzahl
und ichtung
(siehe Abbildung 19)
Drehschalter
1/0/2
Drehschalter
2/0/1
Drehschalter
REV/OFF/FOR
(2/0/1)
(Rückwärts/
Aus/Vorwärts)
Drehschalter
2/1/0/1/2
zur Steuerung
von Drehzahl
und Richtung
(siehe Abbildung 19)
Schaltknopf
zur Auswahl
der Drehzahl
Umschaltknopf
zur Auswahl
der Drehzahl
Fußschalter ON/OFF (Ein/Aus)
Vorderes Spannfutter
Schnellspannfutter mit wechselbaren
hebelbetätigten Backeneinsätzen
Automatisch mit vier reversiblen Schmiedebacken
Hintere Zentriervorrichtung Mitnehmerbetätigt, dreht sich mit Spannfutter Automatisch, zentriert nur
Schneidköpfe Siehe RIDGID-Katalog zu verfügbaren Schneidköpfen
Rohrabschneider Vollständig stufenloser, selbstzentrierender Rohrabschneider, Modell 820, ⁄” bis 2”
Entgrater 5-Fach-Entgrater, Modell 341, ⁄” bis 2”
Ölsystem 7 qt (6,6 l), mit integrierter Gerotorpumpe, Modell MJ (Einheiten mit Baujahr vor 1996 – Ölpumpe Modell A)
Gewicht
(Einheit mit Öl und einem SK)
260 lbs. (118 kg)
350 lbs.
(159 kg)
290 lbs.
(132 kg)
350 lbs. (159 kg)
Gesamtabmessungen
L × B × H
37” × 21” × 21” (940 mm × 535 mm × 535 mm)
(mit Werkzeugen in Betriebsstellung und vollständig geschlossenem Rohrabschneider)
Schalldruck (L
PA)** 85 dB(A), K=3
Schallleistung (L
PW
)** 91 dB(A), K=3
* Informationen zu Motorkenndaten entnehmen Sie dem Typenschild Ihrer Maschine. Der spezische Typ Ihrer Maschine ist auf der Bedientafel vermerkt.
** Der Schall wird nach einem standardisierten Verfahren gemäß der Norm EN 62481-1 gemessen.
- Schallemissionen können aufgrund Ihres Standorts und der spezischen Verwendung dieser Werkzeuge schwanken.
- Das tägliche Schallexpositionsniveau muss für jede Anwendung bewertet werden, und bei Bedarf sind entsprechende Sicherheitsmaßnahmen zu treen. Bei
der Bewertung des Expositionsniveaus sollte die Zeit berücksichtigt werden, für die ein Werkzeug abgeschaltet ist und nicht benutzt wird. Dadurch kann sich
das Expositionsniveau über die gesamte Arbeitszeit signikant verringern.
Gewindeschneidmaschinen 535 mit Handspannfutter/
535 mit automatischem Spannfutter
