RIDGID 535M - Description, Caractéristiques Techniques Et Équipements de Base Description

Description, caractéristiques
techniques et équipements de
base
Description
Les machines à fileter à mandrin manuel et automatique
RIDGID
®
535 utilisent un moteur électrique pour centrer,
mandriner assurer la rotation des tuyaux, conduits et
tiges lors de leur coupe, alésage et/ou filetage.
La 535 Auto Chuck utilise un mandrin automatique pour
mandriner et centrer le tuyau.
Les filières se montent sur une variété de têtes de filière
disponibles. Un système de lubrification intégré inonde la
pièce d’huile de coupe durant son filetage.
Equipées des accessoires appropriés, les machines à fileter
manuelles et automatiques type RIDGID
®
535 peuvent
servir au filetage des tuyaux de diamètre plus important, des
manchons et bouchons, ainsi qu’au rainurage des tuyaux.

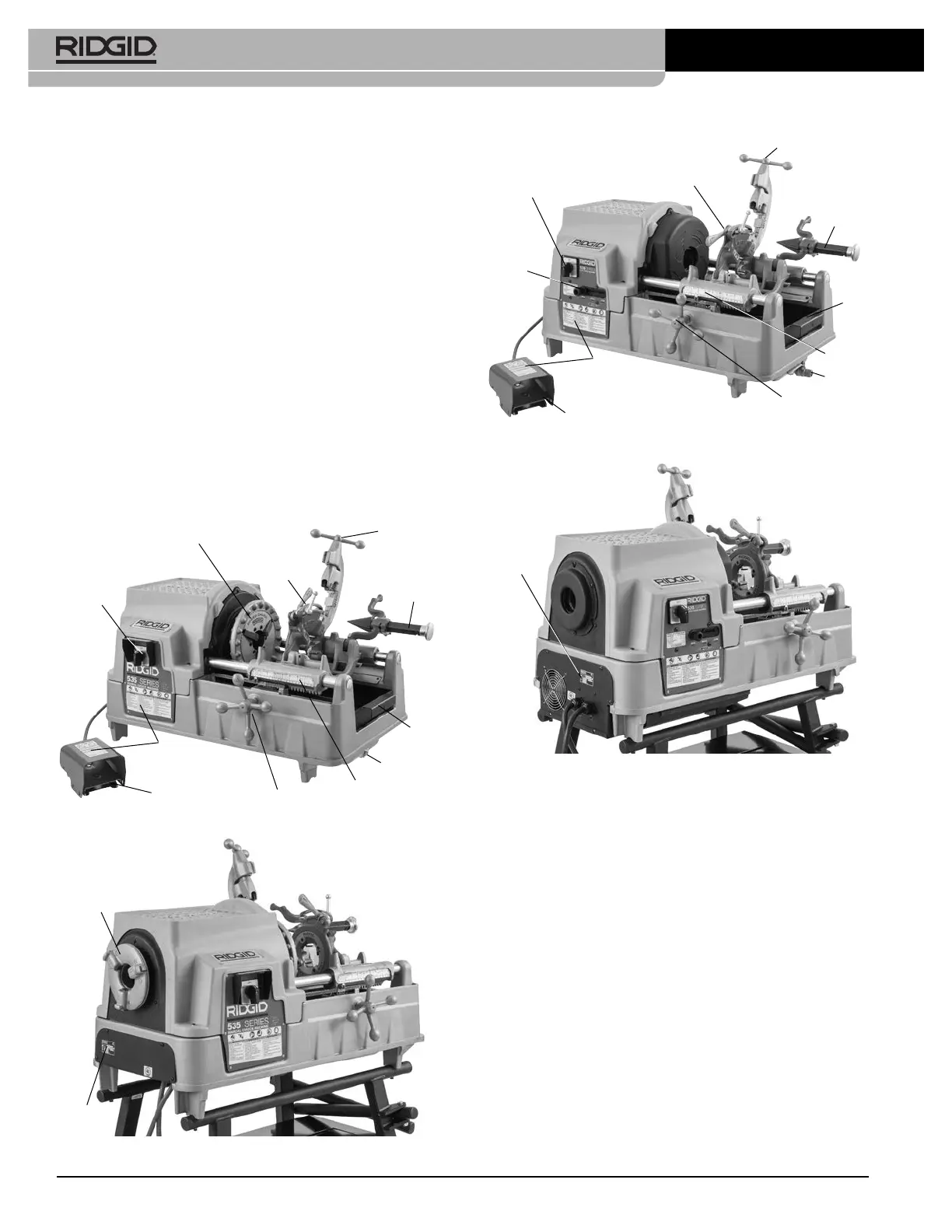

Figure 1A – Machine à fileter 535 à mandrin manuel
Figure 1B – Machine à fileter 535 à mandrin manuel
Figure 2A – 535 Auto Chuck Threading Machine
Figure 2B – Machine à fileter à mandrin automatique
999-998-086.09_REV. C28
Machines à leter à mandrin manuel et mandrin automatique type 535
Volant du mandrin
Tête de filière
Coupe-tube
n
o
820
Alésoir
n
o
341
Tiroir à
copeaux
Commutateur
marche
avant/arrêt/arrière
REV/OFF/FOR
(2/0/1)
Pédale de
commande
Volant du charriot
Gauge de
longueur
Tête de filière
Coupe-tube n
o
820
Alésoir
n
o
341
Tiroir à
copeaux
Commutateur marche
avant/arrêt/arrière
REV/OFF/FOR (2/0/1)
Pédale de commande
Volant du
chariot
Gauge de
longueur
Levier de
vitessest
Avertissement
Bouchon
de vidange
Avertissement
Robinet de
vidange
Dispositif
de centrage
Plaque
signalétique
Plaque
signalétique
