RIDGID 535M - Rezanje Z Rezalnikom Št. 820; Povrtanje S Povrtalnikom Št. 341

REV FOR
2
1 1
0
2
OFF
Switch Position
35 RPM
70 RPM
Položaj stikala
35 vrt/min
70 vrt/min

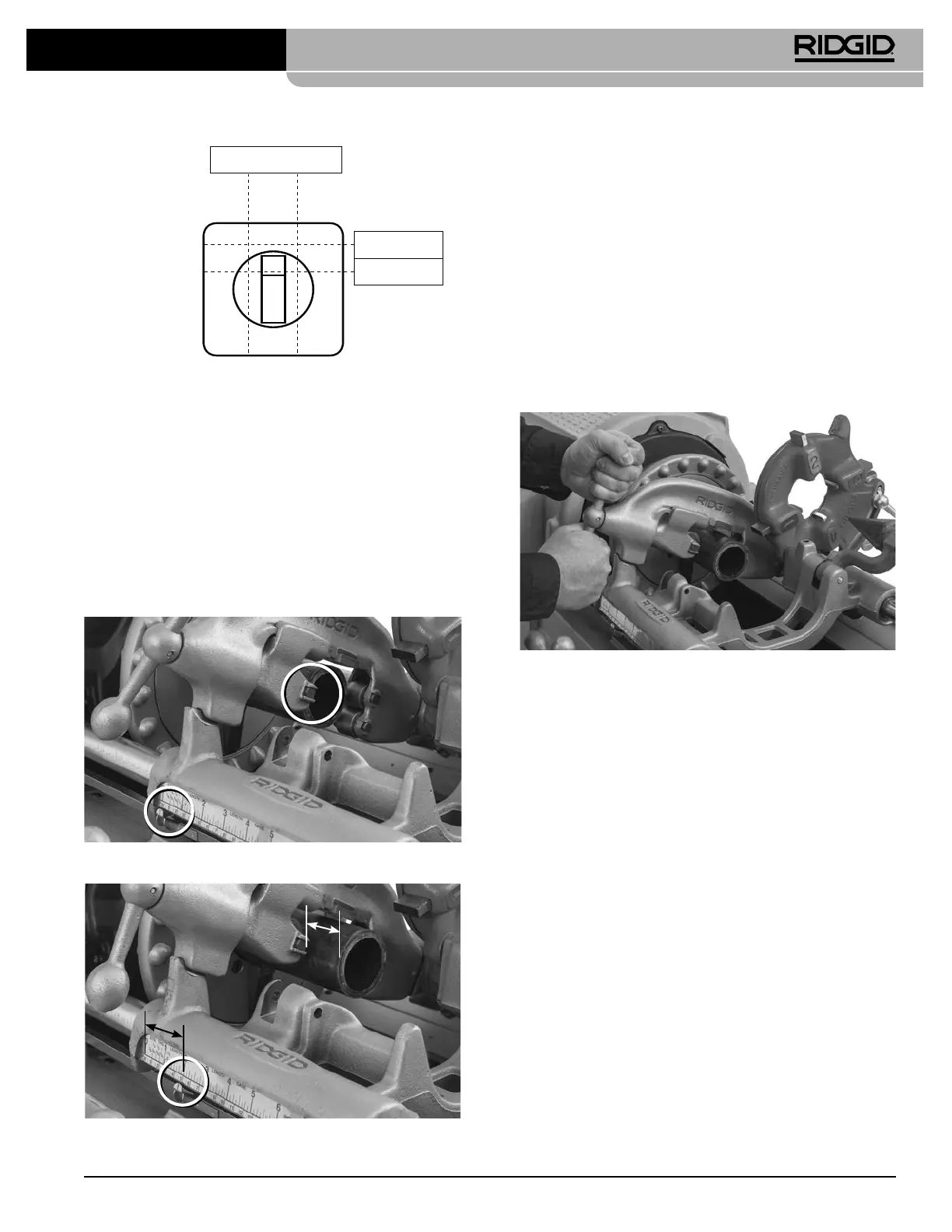

Slika 19 - 400 V 3 faza krmiljenje hitrosti in smeri
Rezanje z rezalnikom št. 820
1. Odprite rezilo z obračanjem vijaka dovoda v nasprotni
smeri vrtenja urnega kazalca. Znižajte rezilo v položaj reza-
nja. Poravnajte rezalni kolut z oznako na cevi. Rezanje delov
cevi z navoji ali poškodbami lahko poškoduje rezalni kolut.
Uporaba merilnika dolžine - Namestite rezilo rezalnega
koluta na konec cevi in nastavite kazalec merilnika dolžine
na “0” (slika 20A). Dvignite rezilo in zavrtite ročno kolo nosil-
ca, dokler kazalec ne doseže želene dolžine. Znižajte rezilo
v položaj rezanja. Glejte sliko 20B.
Slika 20A - rezilo rezalnega koluta na koncu cevi Nasta-
vi kazalnik na nič (0)
2 inča
Slika 20B - Kazalnik merilnika dolžine na želeni dolžini
2. Privijte držalo rezila vijaka dovoda, da pride rezalni kolut v
tesen stik s cevjo, medtem ko je rezalni kolut poravnan z
oznako na cevi.
3. Premaknite stikalo REV/OFF/FOR v položaj FOR.
4. Z obema rokama primite držalo rezila dovodne cevi.
5. Pritisnite stopalko.
6. Privijte ročaj vijaka dovajanja za pol obrata enega obrata
cevi, dokler cev ni odrezana. Bolj agresivno privijanje roča-
ja zmanjša življenjsko dobo rezalnega koluta in poveča
pojav grb na cevi. Cevi ne podpirajte z roko. Pustite, da
odrezan del cevi podpira nosilec naprave za rezanje navo-
jev in stojalo za cevi.
Slika 21 - Rezanje cevi z rezalnikom
7. Dvignite nogo s stopalke.
8. Premaknite stikalo REV/OFF/FOR v položaj IZKLOP.
9. Dvignite rezilo v položaj navzgor vstran od upravljavca.
Povrtanje s povrtalnikom št. 341
1. Premaknite povrtalnik v položaj povrtanja. Prepričajte se,
da je varno nameščen, da preprečite, da bi se med upora-
bo premaknil.
2. Podaljšajte povrtalnik tako, da sprostite zapah in zdrsnete
povrtalnik proti cevi, dokler se zapah ne zaskoči.
3. Premaknite stikalo REV/OFF/FOR (2/0/1) v položaj FOR (1).
4. Z obema rokama primite ročno kolo nosilca.
5. Pritisnite stopalko.
Naprave za rezanje navojev 535 z ročno vpenjalno glavo/
535 s samodejno vpenjalno glavo
