RIDGID 535M - Fjerne Rør Fra Maskinen

Stift
utover
Stift
innover
V og H Gjenging
H Gjenging
Bakre
roterende
stangstøtte
Figur 25B – Bakre roterende stangstøtte - plassering av stift
3. Plasser en ⁄" splint 2" lang gjennom hullene i maskin-
vognens støtte og venstre gjengehode for å holde den
på plass (se gur 26).
Sett stiften gjen-
nom hullene
Figur 26 – Holde V gjengehode på plass
4. Gjengingen gjøre med REV/OFF/FOR-bryteren i stillingen
REV. For maskinene med autochuck vil chuckoperasjonen
bli reversert – chucken lukkes og griper røret i REV og
åpner i FOR.
Fjerne rør fra maskinen
1. Løsne røret.
For maskiner med manuell chuck: Med REV/OFF/FOR-
bryteren i stillingen OFF og røret stasjonært dreies håndhju-
let gjentatte ganger kraftig med urviseren for å løsne røret i
chucken. Åpne frontchucken og bakre sentreringsenhet. Ikke
grip inn i chucken eller sentreringsenheten.
For maskiner med autochuck: Flytt REV/OFF/FOR
(2/0/1)-bryteren til stillingen REV (2). Trykk inn og slipp
fotbryteren, maskinen vil frigi røret. Flytt REV/OFF/FOR-
bryteren til stillingen OFF (0).
Høyregjenger

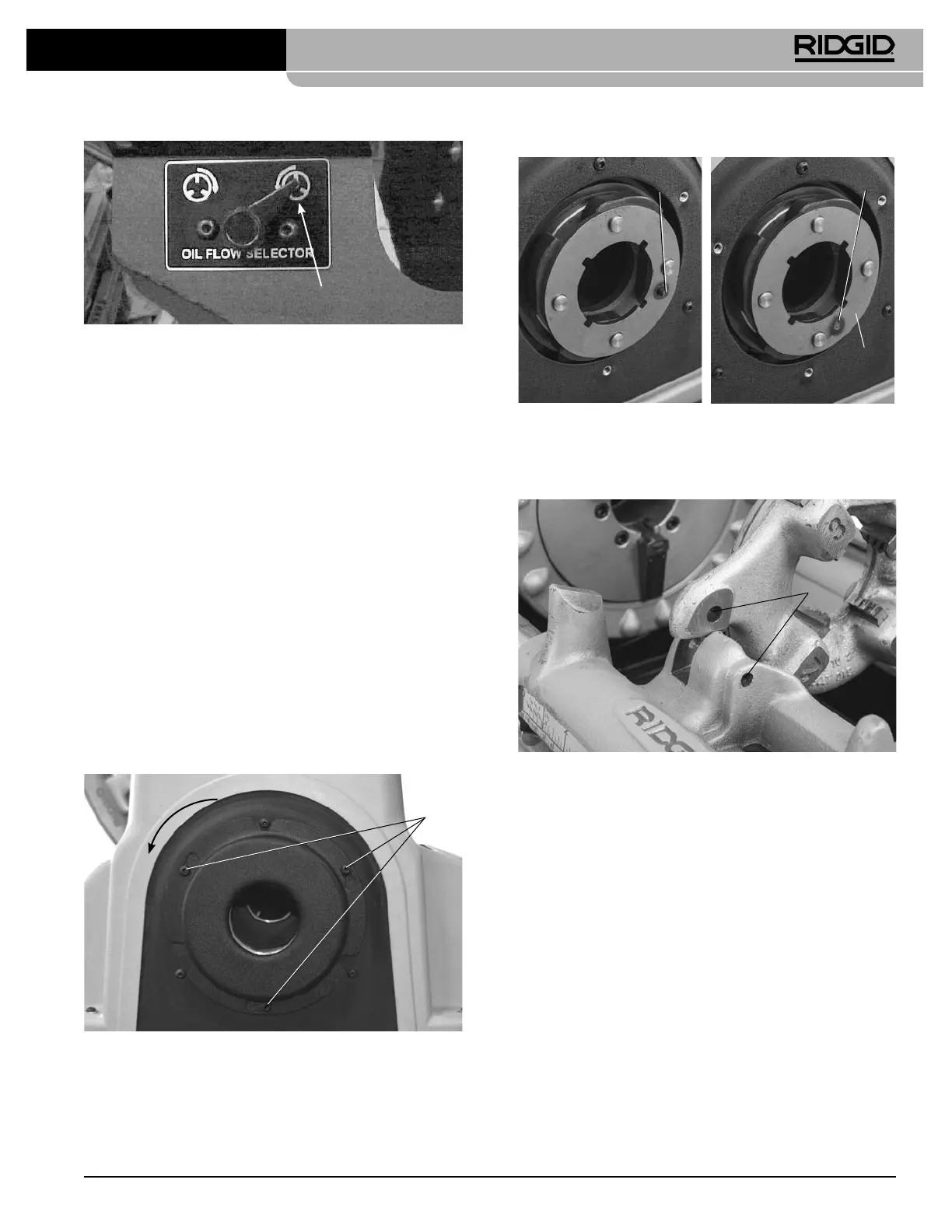

Figur 24 – V eller H oljestrømvelger
Venstregjenging krever at chuckkjevene griper røret når
maskinen roterer i REV.
a. Sørg for at REV/OFF/FOR (2/0/1)-bryteren er i stillingen
OFF (0) og at ledningen er koblet fra uttaket.
b. Fjern bakdekselet. Løsne dekselskruene og drei dek-
selet for å fjerne det (figur 25A).
c. Fjern E-klipsen og den bakre roterende stangstøtten
(figur25B).
d. Plasser den bakre roterende stangstøtten slik at stif-
ten peker utover og installer igjen (figur 25B).
e. Installer E-klipsen for feste og bakdekselet igjen.
f. Når maskinen er fullstendig montert igjen og chuck-
dekselet er installert, settes REV/OFF/FOR i stillingen
FOR for å åpne chucken i forberedelse for venstre-
gjenging. I denne konfigurasjonen kan maskinen
brukes for både venstre- og høyregjenging, avhengig
av om FOR eller REV brukes for å åpne den tomme
chucken.
g. For å gå tilbake til kun høyregjenging, snu den bakre
roterende stangstøtten slik at splinten peker innover
og installer den igjen (figur 25B).
Løsne
skruene
Drei dekselet
Figur 25A – Fjerne bakdekselet
Gjengemaskiner 535 manuell chuck / 535 autochuck
241
999-998-086.09_REV. C
