Zum Ausbau
Zum Austausch
Schrauben-
dreher
Einsatz
Sperr-
stift
Zähne
NACH
UNTEN
DRÜCKEN
è

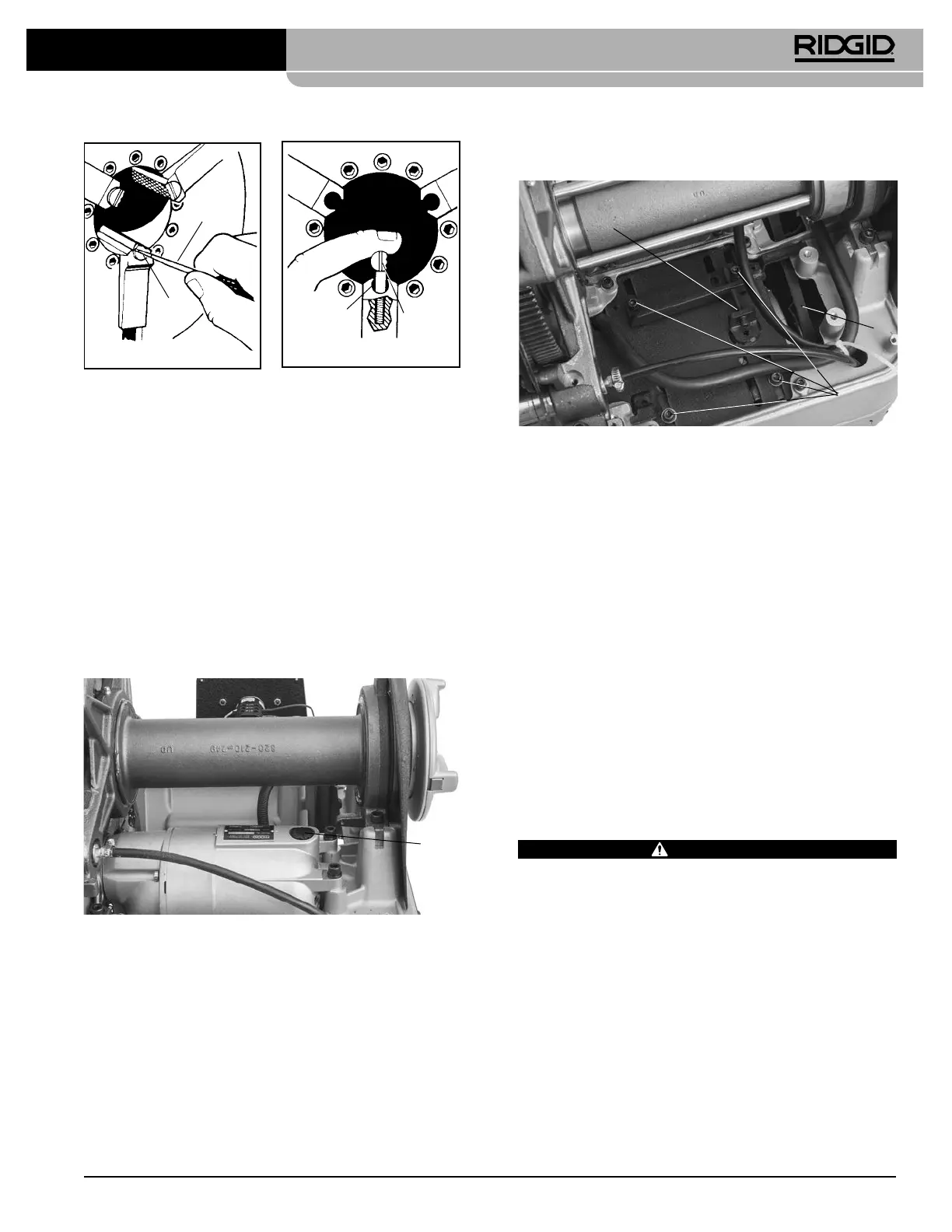

Abbildung 33 – Austausch der Backeneinsätze
2. Platzieren Sie den Einsatz seitlich auf dem Sperrstift
und drücken Sie ihn soweit wie möglich nach unten
(Abbildung 33).
3.
Halten Sie den Einsatz fest nach unten gedrückt und drehen
Sie ihn mit dem Schraubendreher so, dass die Zähne nach
oben zeigen.
Austausch der Kohlebürsten
(Universalmotoreinheiten)
Die Motorbürsten alle 6 Monate überprüfen. Ersetzen, wenn sie
auf weniger als 1/2” verschlissen sind.
1. Die Maschine vom Netz trennen.
2. Entfernen Sie die obere Abdeckung.
Bürsten-
kappe
Abbildung 34 – Ausbau der Motorenabdeckung/Austausch
der Bürsten
3. Lösen Sie die Bürstenkappe (oben und unten am Motor).
Entfernen und überprüfen Sie die Bürsten. Ersetzen, wenn
sie auf weniger als 1/2” verschlissen sind. Überprüfen Sie
den Kollektor auf Verschleiß. Lassen Sie die Maschine bei
übermäßigem Verschleiß warten.
4. Bürsten wieder einbauen/neue Bürsten einbauen. Bauen
Sie die Einheit wieder zusammen. Montieren Sie vor dem
Betrieb der Maschine sämtliche Abdeckungen.
Spannen/Austausch des Keilriemens
(Induktionsmotoreinheiten)
Riemenspanner
Befestigungselemente
Motor
Keilriemen
Abbildung 35 – Spannen des Riemens
Überprüfen Sie beim Fetten der Schmiernippel die Spannung
des Keilriemens. Üben Sie mit den Fingern mäßigen Druck
(etwa 4 Pfund (2 kg)) auf die Mitte des Riemens aus. Der Rie-
men sollte etwa ⁄” (3 mm) nachgeben (Abbildung 35).
1.
Lösen Sie die vier Befestigungselemente, mit denen der
Motor am Motorhalter befestigt ist
.
2.
Bei Austausch des Riemens lösen Sie den Riemenspanner.
Schieben Sie den Motor zur Riemenscheibe. Entfernen
und ersetzen Sie den Riemen.
3. Ziehen Sie den Riemenspanner an.
4. Achten Sie darauf, dass die Riemenscheiben korrekt
ausgerichtet sind, und vergewissern Sie sich, dass der
Riemen ordnungsgemäß gespannt ist. Ziehen Sie die
4 Befestigungselemente an, mit denen der Motor am
Motorhalter befestigt ist.
Optionale Ausstattung
WARNUNG
Um Verletzungsgefahr zu vermeiden, ist nur die
speziell für RIDGID Gewindeschneidmaschinen
535 mit Handspannfutter/535 mit automatischem
Spannfutter entwickelte und empfohlene Ausrü-
stung zu verwenden.
Gewindeschneidmaschinen 535 mit Handspannfutter/
535 mit automatischem Spannfutter
97
999-998-086.09_REV. C
