RIDGID 535M - Alésage À Laide de Lalésoir N 341

Utilisation de la jauge de longueur – Placez la lame du
galet de coupe contre l’extrémité du tuyau, puis mettez
le curseur de la jauge de longueur à « 0 » (Figure
20A). Relevez le coupe-tube et tournez le volant du
chariot jusqu’à ce que le curseur se trouve à la
longueur voulue. Rabaissez le coupe-tube en position
de coupe (Figure 20B).

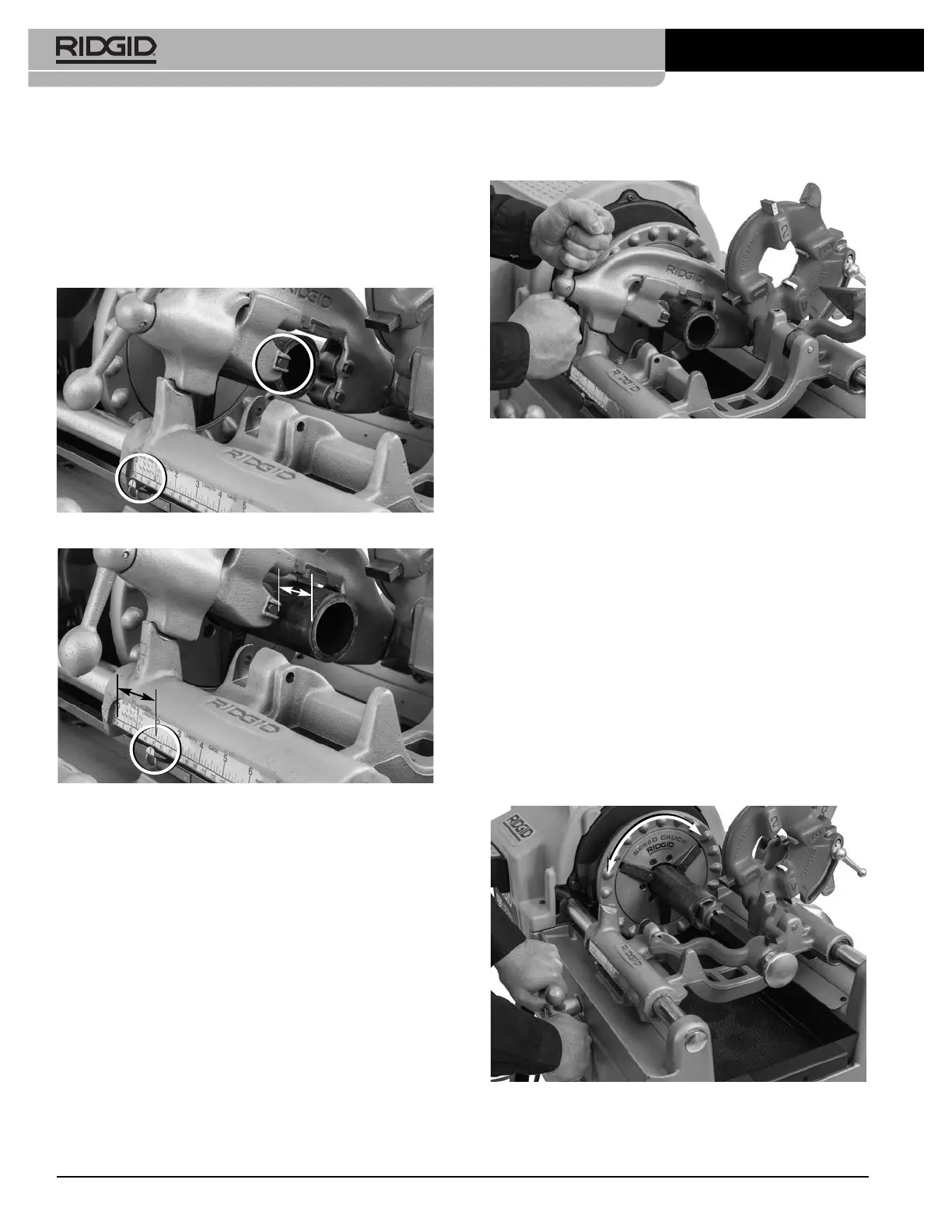

Figure 20A – Lame du galet de coupe appuyée contre
l’extrémité du tuyau. Curseur à « 0 ».
Figure 20B – Curseur de la jauge de longueur à la
longueur voulue.
2. Serrez la poignée de la vis d’avancement du coupe-
tube pour amener son galet de coupe fermement
contre le tuyau, tout en le maintenant aligné avec la
marque inscrite sur le tuyau.
3. Mettez le commutateur REV/OFF/FOR en position
« FOR ».
4. Prenez la poignée de la vis d’avancement du coupe-
tube des deux mains.
5. Appuyez sur la pédale de commande.
6. Serrez la poignée de la vis d’avancement d’un demi-
tour par rotation du tuyau jusqu’à ce que le tuyau soit
sectionné. Un serrage plus agressif de la vis d’avance-
ment aura pour effet de réduire la vie utile du galet de
coupe et d’augmenter la formation de bavures. Ne
jamais tenter de soutenir le tuyau manuellement.
999-998-086.09_REV. C38
Machines à leter à mandrin manuel et mandrin automatique type 535
Laissez la chute du tuyau reposer sur le chariot de la
machine à fileter et sur un porte-tube.
Figure 21 – Coupe-tube en marche
7. Retirez votre pied de la pédale de commande.
8 Mettez le commutateur REV/OFF/FOR en position
« OFF ».
9. Relevez et dégagez le coupe-tube.
Utilisation de l’alésoir n
o
341
1. Amenez l’alésoir en position d’alésage. Assurez-vous
qu’il est positionné de manière à ne pas se déplacer
en cours d’utilisation.
2. Faites avancer l’alésoir en ouvrant son loquet et en le
glissant vers le tuyau jusqu’à ce que le loquet s’engage.
3. Mettez le commutateur REV/OFF/FOR (2/0/1) en
position « FOR » (1).
4. Prenez le volant du chariot des deux mains.
5. Appuyez sur la pédale de commande.
Figure 22 – Alésage du tuyau avec la machine en marche
