Wkładanie/wymiana noży
1. Ustawić głowicę gwinciarską numerami skierowanymi
wgórę.
2. Nacisnąć uchwyt tak, aby płyta krzywkowa oparła się o
ogranicznik zmiany noża (Rysunek 13). Zespół płyty krzyw-
kowej/uchwytu jest naprężony sprężyną i po naciśnięciu
przesuwa się.
3. Pociągnąć pokrętło trzpienia i obrócić uchwyt i płytę
krzywkową w lewo do oporu.
4. Wyjąć noże z głowicy gwinciarskiej.
5. Włożyć odpowiednie noże w głowicę gwinciarską, z krawę-
dziami oznaczonymi numerami skierowanymi w górę aż do
wyrównania kreski wskaźnikowej z krawędzią głowicy gwin-
ciarskiej (zob. Rysunek 14).
Numery na nożach muszą
odpowiadać numerom na
gniazdach noży w głowicy.
Zawsze wymieniać noże
w całych zestawach – nie
wolno montować razem
noży z różnych zestawów.
6. Obrócić uchwyt w prawo,
tak aby pokrętło trzpienia
wyrównało się z głowicą gwinciarską.
Regulacja rozmiaru gwintu
1. Zamontować głowicę gwinciarską i przesunąć ją w poło-
żenie gwintowania.
2. Poluzować śrubę płytki blokującej tak, aby uzyskać żąda-
ny rozmiar rury.
3. Rozpocząć przy kresce indeksowej płytki blokującej usta-
wionej na znaku środkowym pręta wymiarowego.
4. Jeśli trzeba wyregulować rozmiar gwintu, ustawić kreskę
indeksowania nieznacznie nad znakiem na pręcie wymia-
rowym w kierunku uchwytu dla większej średnicy gwintu
(mniejsza liczba obrotów w celu uchwycenia elementu
mocującego) lub w kierunku przeciwnym dla mniejszej
średnicy gwintu (większa liczba obrotów w celu uchwyce-
nia elementu mocującego).
5. Mocno dokręcić śrubę płytki blokującej.
6. Zawsze należy upewniać się, że typ płytki blokującej jest
właściwy (Rysunek 15).
Płytka
blokująca
Rozmiar rury
Kreska
indeksowa
Śruba
Typ płytki
blokującej
Pręt wymiarowy

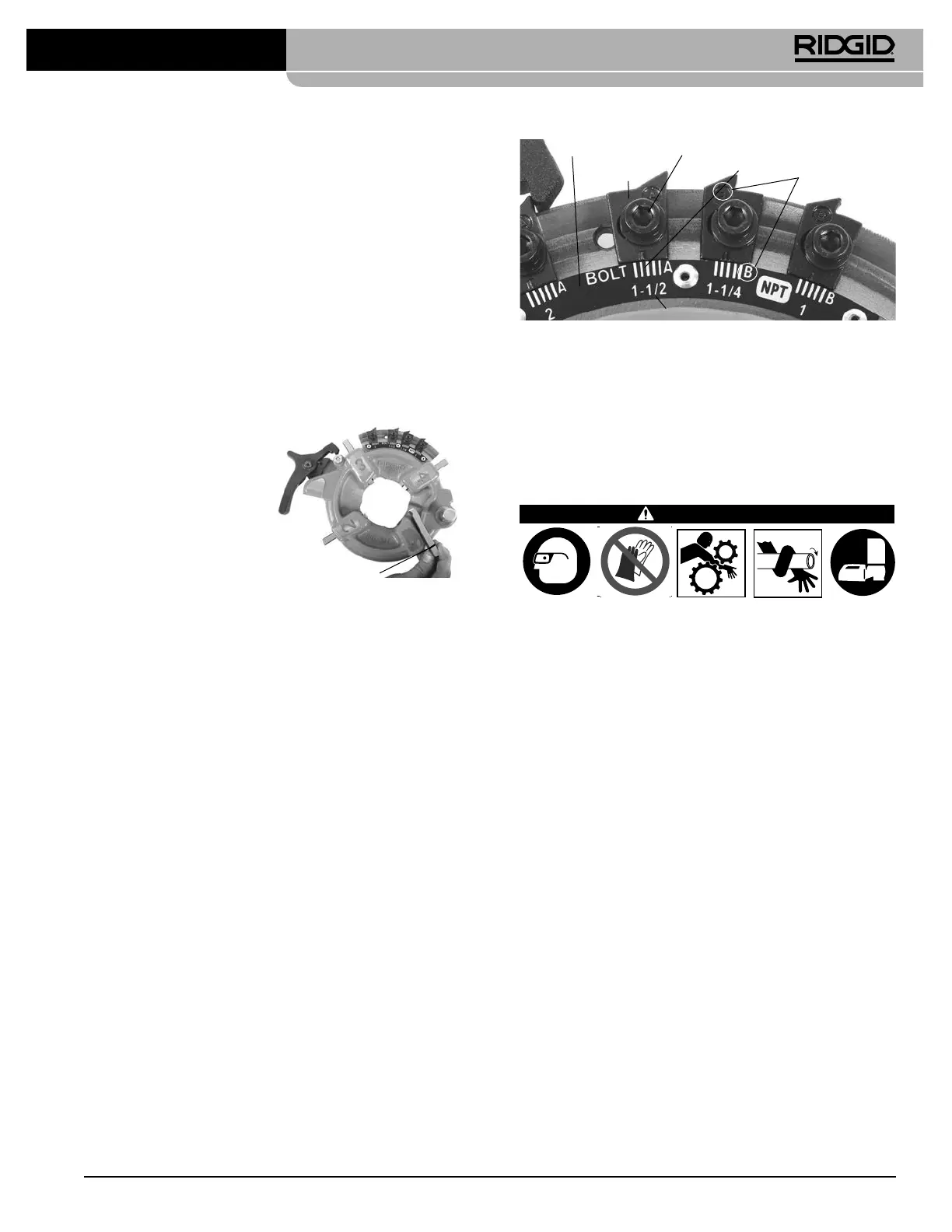

Rysunek 15 – Regulacja rozmiaru gwintu
Otwieranie głowicy gwinciarskiej na końcu gwintu
Gdy koniec rury wyrówna się z krawędzią nożna nr 1, nacisnąć
uchwyt, aby otworzyć głowicę gwinciarską i wycofać noże.
Nie wolno uruchamiać maszyny na biegu wstecznym (REV)
przy osadzonych nożach.
Instrukcja obsługi
OSTRZEŻENIE
Nie wolno nosić rękawic ani luźnej odzieży. Zapinać rę-
kawy i kurtki. Luźna odzież może zostać pochwycona
przez wirujące części i spowodować obrażenia ciała –
zmiażdżenie lub potłuczenie.
Trzymać ręce z dala od wirującej rury i wirujących części.
Przed wytarciem gwintu lub nakręceniem elementów
mocujących zatrzymać maszynę. Nie sięgać poprzez
maszynę ani rurę. Aby zapobiec pochwyceniu, a w kon-
sekwencji zmiażdżeniu lub potłuczeniu, poczekać, aż
maszyna całkowicie się zatrzyma i dopiero wtedy doty-
kać rury lub uchwytów maszyny.
Nie używać tej maszyny do montowania lub demonto-
wania (dokręcania lub odkręcania) elementów mocu-
jących. Może to spowodować obrażenia ciała w wyniku
uderzenia lub zmiażdżenia.
Nie wolno używać gwinciarki bez prawidłowo działa-
jącego wyłącznika nożnego. Nigdy nie blokować wy-
łącznika nożnego w położeniu WŁĄCZENIA, gdyż unie-
możliwia to kontrolowanie pracy gwinciarki. Wyłącznik
nożny zapewnia lepszą kontrolę, pozwalając wyłączyć
silnik maszyny przez zdjęcie stopy z wyłącznika. Jeśli
dojdzie do pochwycenia i zasilanie silnika nie zostanie
odłączone, operator zostanie wciągnięty w maszynę.
Maszyna wytwarza wysoki moment obrotowy, co może
spowodować owinięcie ramienia lub innej części ciała
odzieżą z siłą wystarczającą dużą, aby zmiażdżyć lub
złamać kości lub spowodować obrażenia w wyniku ude-
rzeń bądź inne.
Jedna osoba musi kontrolować zarówno przebieg pracy,
jak i wyłącznik nożny. Urządzenia nie powinna obsługi-
Rysunek 14 – Wkładanie noży
Kreska wskaźnikowa
Gwinciarka mod. 535 z uchwytem ręcznym / z uchwytem automatycznym
