Tensione/sostituzione della cinghia a cuneo
(Unità a motore a induzione)
Tenditore
della cinghia
Fissaggi
del motore
Cinghia a
cuneo

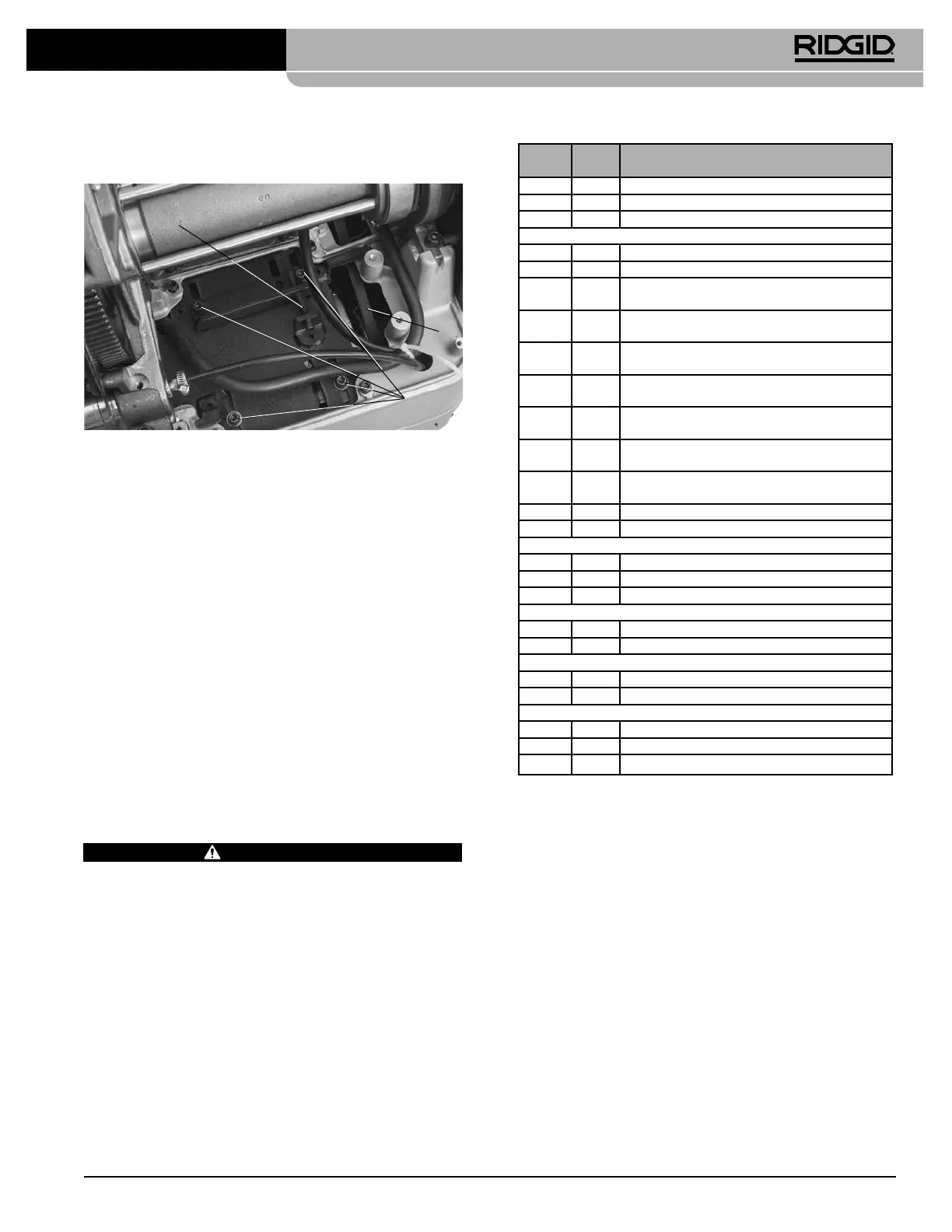

Figura 35 – Tensionamento della cinghia
Quando si lubricano i raccordi di ingrassaggio, controllare la
tensione della cinghia a cuneo. Applicare la forza moderata di
un dito (circa 4 libbre (2 kg)) sul punto intermedio della cin-
ghia. La cinghia dovrebbe spostarsi di circa ⁄di pollice (3mm)
(Figura 35).
1. Allentare i quattro dispositivi di ssaggio che trattengono il
motore alla staa del motore .
2. Se si deve sostituire la cinghia, allentare il tenditore
della cinghia. Far scorrere il motore verso la puleggia.
Rimuovere e sostituire la cinghia.
3. Stringere il tenditore della cinghia.
4. Accertarsi che le pulegge siano allineate e confermare
che la cinghia è correttamente sotto tensione. Stringere
i 4 dispositivi di ssaggio che trattengono il motore alla
staa del motore.
Attrezzatura opzionale
AVVERTENZA
Per ridurre il rischio di gravi lesioni, usare esclusiva-
mente apparecchiature progettate espressamente e
raccomandate per l'uso con le Filettatrici a mandrino
automatico 535/a mandrino manuale 535 RIDGID.
N. di
catalogo Modello Descrizione
42365 341 Alesatore
42390 820 Cesoia di tipo a ruota
41620 — Grasso per motoriduttori
Teste portapettini
42485 4U Rastrelliera della testa portapettini
42490 6U Rastrelliera della testa portapettini
97065 811A Testa portapettini ad apertura rapida -
NPT - Lato destro
97075 815A Testa portapettini ad apertura automatica -
NPT - Lato destro
23282 842 Testa portapettini ad apertura rapida -
NPT - Lato sinistro
97070 811A Testa portapettini ad apertura rapida -
BSPT - Lato destro
97080 815A Testa portapettini ad apertura automatica -
BSPT - Lato destro
97045 531 Bullone ad apertura rapida - Testa portapettini -
Lato destro/Lato sinistro - Da ¼” a 1”
97050 532 Bullone ad apertura rapida - Testa portapettini -
Lato destro/Lato sinistro - Da 1 1/8” a 2”
84537 816 Testa portapettini semiautomatica da ⁄” a ¾”
84532 817 Testa portapettini semiautomatica da 1” a 2”
Supporti a liera
92457 100A Gamba universale e Cavalletto
92462 150A Ruota universale e Cavalletto
92467 200A Ruota universale e Cassone portautensili
Mandrini per nippli
51005 819 Mandrino per nippli da ½” a 2” NPT
68160 819 Mandrino per nippli da ½” a 2” BSPT
Solo per Macchine a mandrino manuali 535
96517 MJ-1 Kit di filettatura a sinistra 535
97365 — Inserti delle ganasce: stringitubo
Solo per Macchine a mandrino automatiche 535
12138 535A Kit di filettatura a sinistra
94017 — Ganascia anteriore
35867 839 Kit adattatore per Mandrino per nippli 819
Per un completo elenco delle apparecchiature RIDGID
disponibili per la Filettatrice a mandrino manuale
535/a mandrino automatico 535, consultare il Cata-
logo Ridge Tool sul sito web RIDGID.com oppure chia-
mare il Reparto Assistenza Tecnica Ridge Tool al nu-
mero +1-800-519-3456, dagli Stati Uniti e dal Canada.
