RIDGID 535M - Řezání S Řezákem Č. 820

Pokud je model vybaven řadičem, (viz Obrázek 18), řazení
provedete následovně:
Řadič

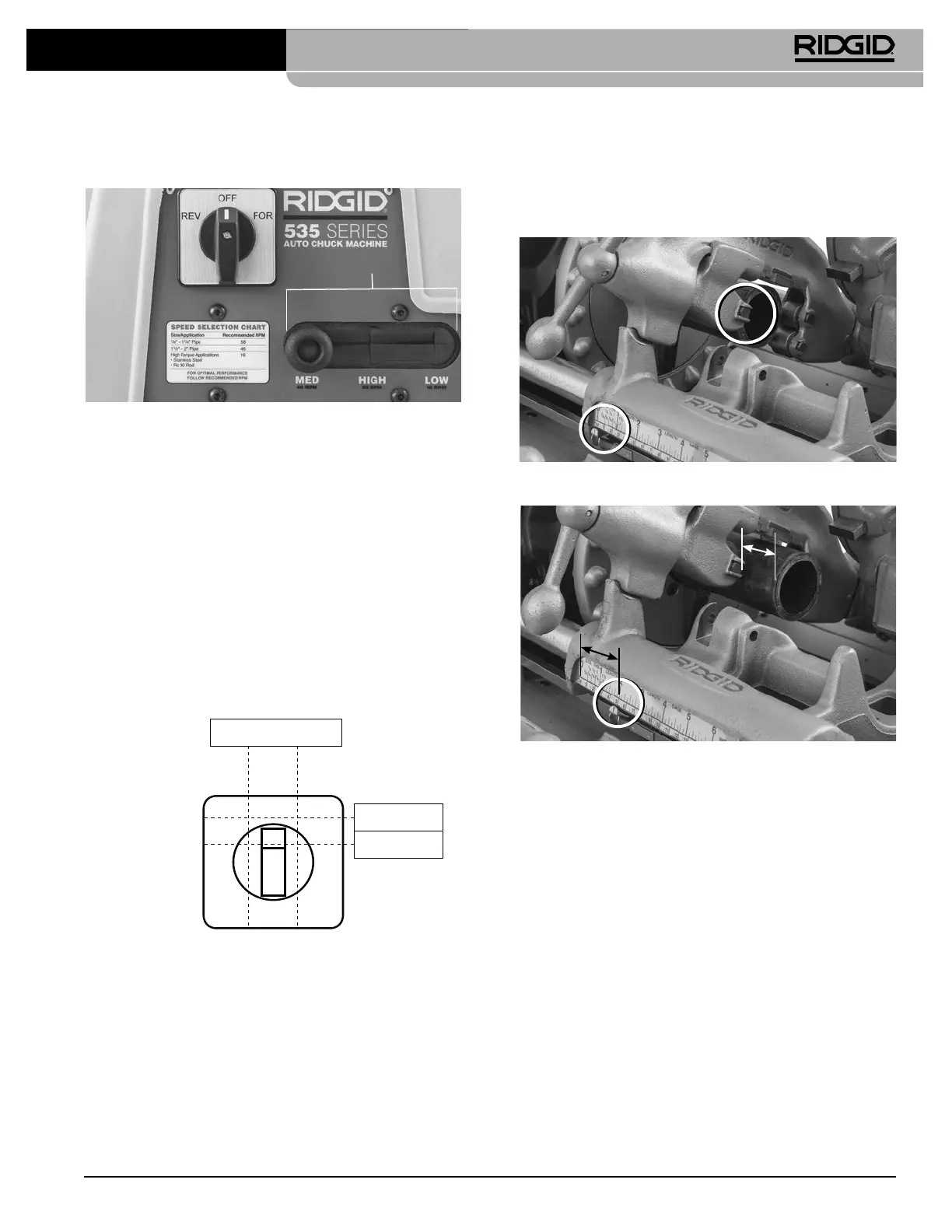

Obrázek 18 – 535 řadič
1. Vytáhněte knoík řadiče ven.
2. Přesuňte řadič do polohy požadované rychlosti a knoík
uvolněte do prohlubně.
Pokud nelze řadičem pohnout, ponechte jej v aktuálním
nastavení rychlosti. Sešlápněte a uvolněte nožní spínač
a nechte nástroj plně zastavit a pokuste se opět zařadit
převod. Neřaďte, když nástroj provádí rotaci.
400 V třífázové nástroje 535 lze provozovat při otáčkách 35
nebo 70ot/min. Ty se ovládají pomocí strojního spínače,
který je označen 2-1-0-1-2. 0 představuje VYPNUTOU polohu,
1 je pro 35 ot/min (vpřed a zpět), 2 je pro 70 ot/min (vpřed a
zpět). Viz Obrázek 19.
REV FOR
2
1 1
0
2
OFF
Switch Position
35 RPM
70 RPM
Poloha voliče
35 OT/MIN
70 OT/MIN
Obrázek 19 – 400 V 3fázové řízení rychlosti a směru
Řezání s řezákem č. 820
1. Otevřete řezačku otočením šroubu přísuvu proti směru
hodinových ručiček. Spusťte řezačku do polohy řezání.
Vyrovnejte dělicí kolečko se značkou na trubce. Řezání
závitovaných nebo poškozených částí trubky může
poškodit dělicí kolečko.
Použití délkového kalibru – opřete čepel dělicího kolečka o
konec trubky a nastavte ukazatel délkového kalibru na „0“
(Obrázek 20A). Zvedněte řezačku a otáčejte ruční kličkou
pojezdu, dokud ukazatel neukazuje na požadovanou délku.
Spusťte řezačku do polohy řezání. Viz Obrázek 20B.
Obrázek 20A – Čepel dělicího kolečka oproti konci trubky.
Nastavte ukazovátko na nulu (0)
2 palce
Obrázek 20B – Ukazovátko délkového kalibru na poža-
dované délce
2. Utáhněte ruční kličku šroubu přísuvu, aby se dělicí
kolečko pevně přitisklo k trubce, zatímco držíte dělicí
kolečko vyrovnané se značkou na trubce.
3. Posuňte spínač REV/OFF/FOR (zpět/vyp/vpřed) do polo-
hy FOR (vpřed).
4. Oběma rukama uchopte držadlo přísuvu řezačky trubek.
5. Sešlápněte nožní spínač.
6. Utáhněte kličku šroubu přísuvu o půl otáčky na rotaci
trubky, dokud není trubka oddělena. Agresivnější utaho-
vání kličky snižuje životnost dělicího kolečka a zvyšuje
tvorbu otřepení na trubce. Nepodepírejte trubku rukou.
Nechte, ať odříznutý kus podepírá pojezd závitořezného
nástroje a podpěra trubky.
Závitořezné nástroje s 535 manuálním sklíčidlem/535 automatickým sklíčidlem
311
999-998-086.09_REV. C
