g. za preklop nazaj na samo rezanje desnih navojev, obr-
nite oporo zadnjega tečajnega droga, tako da je zatič
obrnjen navznoter in znova montirajte (slika 25B).
Zrahljani
vijaki
Obračanje
pokrova

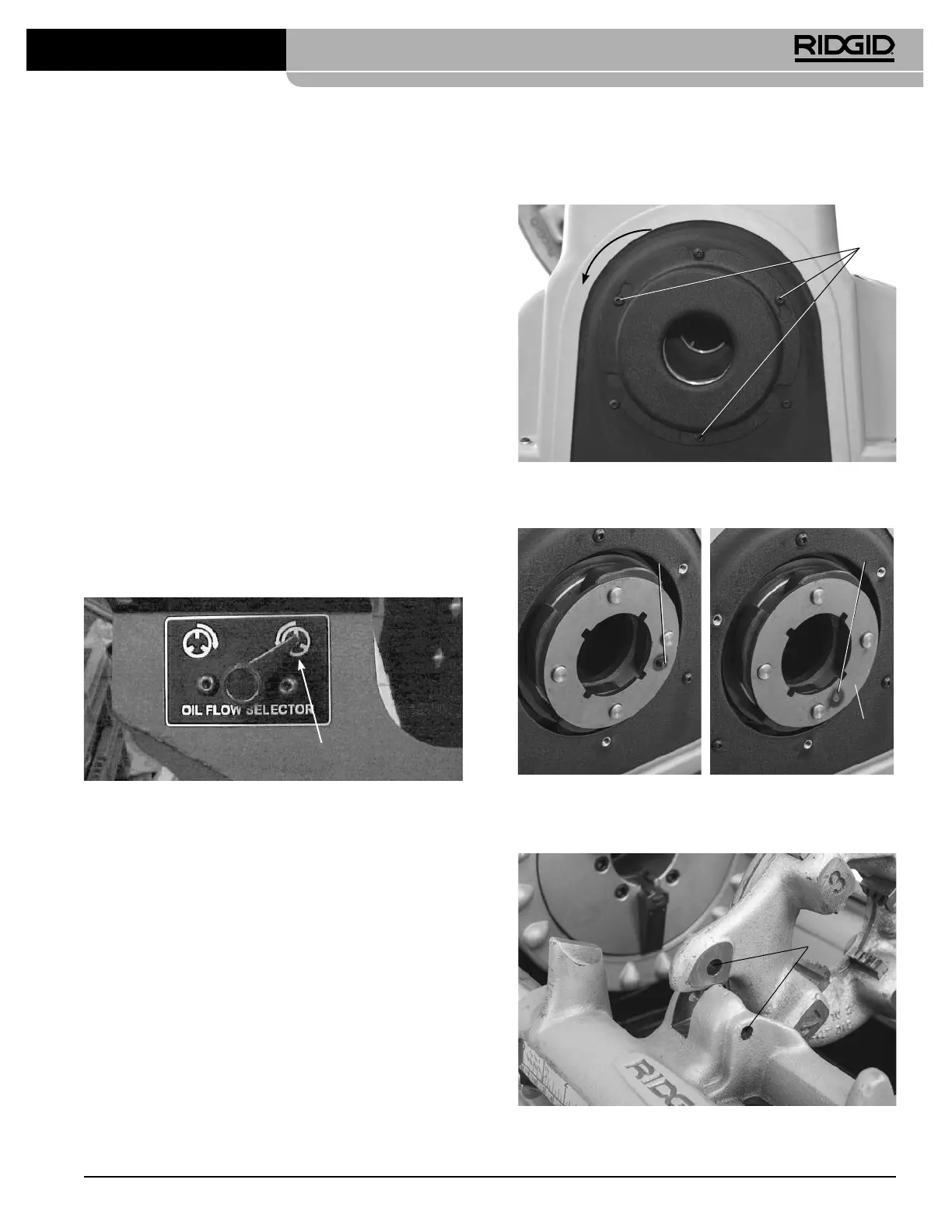

Slika 25A - Odstranjevanje zadnjega pokrova
Zatič ven
Zatič
noter
Izdelava levega in desnega
navoja
Izdelava desnega navoja
Zadnja
opora obra-
čalnega
droga
Slika 25B - Zadnja opora obračalnega droga - nameščanje
zatiča
3. Namestite ⁄” zatič dolžine 2” skozi odprtine v držalu sani in
levo rezalno glavo, da se ohrani v položaju (glejte sliko 26).
Vstavite
zatič skozi
odprtine
Vstavite
zatič skozi
odprtine
Slika 26 - Zadržanje LR navojnega rezalnika na mestu
3. Pri napravah s samodejnimi vpenjalnimi glavami:
Premaknite stikalo REV/OFF/FOR v položaj REV in se
dotaknite stopalke, da sprostite obdelovanca. Premaknite
nosilec in obdelovanca na konec naprave. Ponovno nasta-
vite glavo s palico in nadaljujte z rezanjem navojev.
Rezanje levih navojev
Rezanje levih navojev je podobno procesu rezanju desnih
navojev, Za rezanje levih navojev so zahtevani rezalniki in
rezalni nastavki za rezanje levih navojev. Za povrtavanje z
napravo v vzvratno potrebujete stožec za povrtavanje model
E-863 (kat. št. 46660).
1. Za 535 naprave z ročno vpenjalno glavo: Namestite
komplet za rezanje levih navojev (kat. št. 96517) v skladu
z navodili kompleta, da omogočite pretok olja v REV. (535
naprave za rezanje navojev pred 2001 ne potrebujejo
kompleta).
2. Za 535 naprave s samodejno vpenjalno glavo:
Namestite 535 komplet ventila za samodejno pomikanje
vzvratno (kat. št. 12138) v skladu z navodili kompleta, da
omogočite pretok olja v REV. Ta komplet vključuje izbirno
stikalo za levi ali desni pretok olja. Glejte sliko 24.
Desni navoj
Slika 24 - Levi ali desni izbirnik pretoka olja
Rezanje levih navojev zahteva, da čeljusti vpenjalne glave
primejo cev med smerjo obračanja REV naprave.
a. Prepričajte se, da je stikalo za REV/OFF/FWD (2/0/1) v
položaju IZKLOP (0) in da je kabel izvlečen iz vtičnice.
b. Odstranite zadnji pokrov. Odvijte vijake pokrova in
pokrov odstranite z obračanjem. (Figure 25A).
c. Odstranite E-sponke in oporo tečajnega droga (slika 25B).
d. Postavite zadnji tečajni drog tako, da je zatič obrnjen
navzven, in znova namestite (slika 25B).
e. Znova namestite E-sponke in zadnji pokrov.
f. Ko je naprava znova v celoti sestavljena in je pokrov
vpenjalne glave nameščen, premaknite stikalo REV/
OFF/FOR v položaj FOR, da oprete vpenjalno glavo v
pripravljenost za rezanje levega navoja. V tej konfigura-
ciji se lahko naprava uporabi za rezanje levih in desnih
navojev glede na to, ali za odpiranje prazne vpenjalne
glave uporabite položaj FOR ali REV.
Naprave za rezanje navojev 535 z ročno vpenjalno glavo/
535 s samodejno vpenjalno glavo
